一、引言：AC耦合电容检测的核心价值

在通信设备与音频电子领域，AC耦合电容扮演着不可替代的角色——它串联在信号通路中，仅允许交流信号通过，同时阻断不同电路模块之间的直流偏置，消除电平不匹配问题-1。在高速接口（如SFP、PCIe、以太网、JESD204B）、音频放大器输入输出级、ADC前端等场景中，这颗不起眼的电容器直接影响信号完整性和系统稳定性-1。

AC耦合电容也是最容易被忽视的故障源。工业设备中约21%的信号传输故障与耦合元件异常直接相关-84。电容容量衰减、漏电、ESR升高、介质老化等问题，会导致音频失真、数字信号误码率上升、通信链路不稳定等一系列故障。

掌握测量AC耦合电容好坏的方法，无论你是音频设备维修工程师、通信设备质检人员，还是刚入行的电子爱好者，都能快速排查故障、精准判断元器件状态、提升维修与检测效率。本文以通信与音频设备两大行业场景为背景，从基础到专业，分层详解AC耦合电容检测方法，兼顾新手易懂与专业精准，助你独立完成元器件好坏判断。

二、前置准备：AC耦合电容检测核心要素

2.1 通信与音频行业AC耦合电容检测核心工具介绍

基础款（新手必备，适配音频维修与通信板级初筛）：

• 数字万用表：需具备电容档（通常标注为“F”或电容符号）。日常维修中，万用表是排查音频耦合电容漏电和容量衰减的首选工具。选择量程时应确保覆盖被测电容标称值，200μF以下小容量检测建议使用数字表-9。

• 示波器（基础型） ：用于观察AC耦合后的波形质量，判断信号是否正常传输。AC耦合模式适合观察交流信号波形，放大交流信号细节，适用于音频、通信等领域-4。

专业款（适配通信研发调试、工厂批量检测）：

• LCR表（手持式或台式） ：可在特定频率下精确测量电容值、ESR、损耗角正切值（D值），适用于高精度检测和批量抽检-84。

• 高速示波器（≥500MHz带宽）+有源探头：用于观察高速数字信号（如PCIe、SFP链路）的AC耦合后的眼图质量和信号完整性。

• 阻抗分析仪/网络分析仪：通过扫频测量S参数来计算耦合电容和频率特性，适用于通信射频前端耦合电容检测-108。

• ESR测试仪：专门评估电容高频特性劣化程度，对老化电容尤其敏感-9。

• 红外热成像仪：观察AC耦合电容在带载状态下的工作温度分布，快速定位异常发热点-84。

2.2 通信与音频设备AC耦合电容检测安全注意事项

⚠️重中之重，务必遵守：

1. 断电检测：任何电容检测操作前，必须先断开设备电源并等待至少30秒，让电容彻底放电。电解电容在断电后仍可能储存数百伏特电压，直接触碰可能造成严重触电伤害。

2. 电容放电处理：对于高压耦合电容（如电源模块中的安规电容），必须使用专用放电电阻（如20kΩ/5W功率电阻）跨接两极进行受控放电，严禁直接用导线短接放电，以免产生大电流火花损坏元件或伤及操作人员-9。

3. 仪器接地与防护：通信设备工作台应铺设绝缘胶垫，调试高压电路或通信射频功放时工作人员必须穿绝缘鞋-。高频测试中，示波器探头的地线需牢固连接电路公共地，避免地线环路引入测量误差。

4. 极性识别：检测有极性电解耦合电容时，需严格遵守正负极接线。长脚/银色条纹端为负极，接反可能导致电容器爆裂或损坏-9。对于SMD（表面贴装）封装的钽电容和铝电解电容，同样需确认极性标识。

5. 静电防护（ESD） ：通信设备和音频设备中的耦合电容多为小封装贴片元件，操作时需佩戴防静电手环或使用防静电工作台，避免静电击穿电容介质。

6. 高压隔离（特定场景） ：在通信基站射频功放、工控设备中，耦合电容可能工作在数百伏特电压下，检测时需使用耐压等级足够的高压探头或隔离变压器供电-。对X/Y类安规电容，必须参照GB/T14472标准的安全要求，在测试完成后按规定方式放电处理-55。

2.3 AC耦合电容基础认知（适配通信与音频精准检测）

AC耦合电容的核心功能是“通交流、隔直流”——通过串联在信号通路中，电容对直流信号呈现开路，直流偏置无法传输；对高频交流信号呈现通路，使变化信号得以通过-1。电容值（C）与后级输入阻抗（R）共同决定高通滤波器的截止频率，公式为：fc = 1 / (2πRC)-50。

在通信设备中的关键参数：

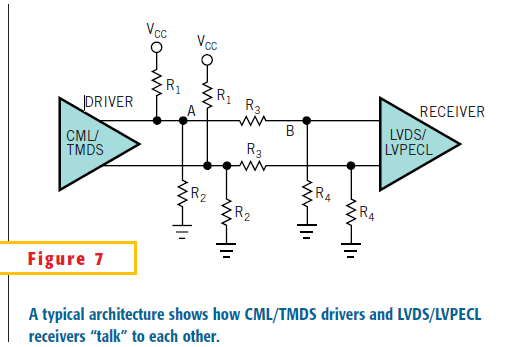

• 高速差分接口（如SFP、PCIe、JESD204B）通常使用100nF耦合电容（每对差分线2个），影响低频截止点-1。

• 耦合电容的ESR在通信高频应用中直接影响信号完整性。

在音频设备中的关键参数：

• 输入耦合电容通常在2.2μF～10μF范围，过小会导致低频衰减，过大则占用空间-。

• 电容介质类型直接影响THD指标，普通铝电解电容可能引入0.003%量级的三次谐波失真-65。

三、核心检测方法

3.1 AC耦合电容基础检测法（通信与音频快速初筛）

适用场景：无需专业仪器，仅凭万用表电阻档快速判断电容是否短路或严重漏电，适用于维修现场的初步排查。

操作步骤：

1. 断电并放电：断开设备电源，对电容两极进行安全放电处理。

2. 拆焊电容：将待测耦合电容从电路板中拆下（在线测量受其他电路影响，易产生误判）。

3. 电阻档测量：万用表拨至R×10k档（测量小电容）或R×1k档（测量电解电容），红黑表笔分别接触电容两极。

4. 观察指针/读数：电容正常时，在表笔接通的瞬间万用表指针应有微小摆动（说明电容存在充放电过程），然后迅速回到无穷大位置。如果指针摆动幅度大且不归零，说明电容漏电严重；如果指针始终为零或阻值极小，说明电容已击穿短路-。

5. 交换表笔再次测试：电解电容交换表笔后应再次出现充放电摆动，否则可能已开路或容量严重不足。

音频设备损坏特征判断：音频耦合电容失效时，典型症状包括低频缺失、高频杂音、输出音量下降-83。如果万用表检测显示容量衰减超过30%，即使音频设备当前仍有声音输出，也应立即更换，否则可能进一步损坏功放芯片。

通信设备损坏特征判断：通信设备耦合电容失效时，信号会出现上升沿/下降沿畸变，伴随数据误码率升高-83。电阻档检测发现阻值异常（如小于1MΩ漏电），即使容量值仍在标称范围内，也应判断为漏电失效，须更换。

注意要点：音频耦合电容通常容值较小（2.2μF～10μF），万用表电阻档摆动幅度相对微弱，新手可能需要多次对比练习才能准确判断。通信设备中的贴片陶瓷电容无极性，测量时无需区分正负极。

3.2 万用表检测AC耦合电容方法（通信与音频新手重点掌握）

万用表是音频维修工程师和通信设备质检人员最常用的基础检测工具。现代数字万用表通常具备电容档，是检测耦合电容最便捷的方式-。

模块一：电容值检测（容量衰减检测）

操作步骤：

• 断开电源并对电容安全放电，建议拆下电容（在线测量会受电路其他元件并联影响，读数不准确）。

• 万用表拨至电容档（标注为“F”或电容符号），选择适当量程——2.2μF音频耦合电容选20μF档，100nF通信耦合电容选200nF档。

• 用表笔夹住电容两极（电解电容注意正负极：红表笔接正极，黑表笔接负极）。

• 待读数稳定后记录实测值，对比电容外壳标称容值。

判断标准（适配通信与音频行业） ：

• 正常：实测值在标称容量的±20%以内-9。

• 建议更换：衰减超过20%但低于30%，音频设备中表现为低频响应减弱；通信设备中可能引发信号基线漂移。

• 必须更换：衰减超过30%，滤波电容会导致电源纹波增大，音频输出失真加剧-9。

• 已损坏：万用表显示“OL”（过载/开路）或数值接近零，分别表示电容开路或短路击穿。

行业实用技巧：音频维修中，将故障电容与同规格新品电容对比读数，可快速锁定问题元件。通信设备批量检测中，建议建立老化电容数据库，通过跟踪电容值变化趋势实现预防性维护。

模块二：漏电检测（通信音频进阶排查）

部分老式数字万用表没有电容档，或需要判断电容漏电程度时，可使用电阻档辅助判断。

操作步骤：

• 万用表拨至R×10k档。

• 红黑表笔分别接触电容两极（电解电容注意正负极）。

• 观察万用表读数：正常电容在接通瞬间读数会从低值逐渐上升至无穷大（或OL）。如果读数稳定在某有限值（如几十kΩ至数MΩ），说明存在漏电。

判断标准：

• 音频耦合电容轻微漏电（漏电阻>100kΩ）通常仍可工作，但可能引入底噪。当耦合电容或高频滤波电容失效时，设备通常会产生可闻的异常表现，持续性“嘶嘶”底噪往往暗示着退耦电容性能下降-。

• 通信设备耦合电容漏电阻<10MΩ时，可能引发偏置电压漂移和信号失真，应果断更换-20。

• 漏电阻为零或极小，说明电容已短路击穿，必须立即更换。

3.3 通信与音频专业仪器检测AC耦合电容方法（进阶精准检测）

（一）LCR表检测法（适用于音频与通信高精度检测）

LCR表可在设定频率下测量电容值、ESR和损耗角正切（D值），是评估耦合电容高频性能的核心工具-84。

音频场景操作流程：

• 将LCR表测试频率设为1kHz（音频信号核心频段）。

• 测量电容值，与标称值偏差不超过±10%为合格。

• 测量ESR：铝电解耦合电容在1kHz时ESR应<1Ω，ESR异常升高是电解液干涸的典型信号-84。

• 测量D值（损耗角正切）：正常铝电解电容D值应在0.05~0.20之间，远超该范围说明介质已老化-29。

• 对于音频功放输出耦合电容（容量较大），建议在100Hz和1kHz两个频点分别测量，全面评估低频频响。

通信场景操作流程：

• 将LCR表测试频率设为100kHz或更高（视信号速率而定）。

• 测量电容值，高速差分接口（如SFP、PCIe）对电容值的精度要求通常为±10%。

• 测量ESR：高频应用中ESR过高会导致信号衰减和相位失真。

• 使用阻抗分析仪在更宽频段（10Hz~120MHz）内进行扫频测量，评估耦合电容在整个工作频带的频率响应特性-29。

• 对于差分信号链路，建议同时测量两条差分线上耦合电容的参数一致性，参数差异过大可能造成共模噪声。

（二）示波器波形分析法（新手可掌握的专业方法）

在无法精确测量电容参数的情况下，通过观察信号波形特征可快速定位故障电容。

操作步骤：

• 将示波器设置为AC耦合模式（输入端通过电容与被测电路相连，阻隔直流分量）-4。

• 将探头连接到耦合电容的输出端。

• 观察波形特征，对比正常参考波形。

判断依据：

• 信号幅度明显低于正常值：耦合电容容量衰减，导致低频或高频信号无法正常传输。在开关电源纹波测试中，选择AC耦合可滤除直流分量聚焦于交流纹波-。

• 信号基线偏移：电容漏电导致偏置电压漂移。

• 波形畸变或杂波增加：耦合电容ESR过高或介质老化，引入了额外的噪声和失真-119。

• 在通信链路中，眼图闭合或误码率升高：AC耦合电容性能劣化。

注意：AC耦合本身是一个高通滤波器。对于10Hz以下低频信号，AC耦合的幅频响应误差超过10%，相位误差超过45°，无法满足精度要求-46。测量低频信号（如音频20Hz低频信号）时，建议先用DC耦合确认波形形态，再切换至AC耦合分析交流细节，避免因耦合截止频率设置不当导致的误判-46。

四、补充模块

4.1 通信与音频领域不同类型AC耦合电容的检测重点

音频设备——输入耦合电容（2.2μF～10μF） ：

• 检测核心：容量值衰减程度直接决定低频响应（容量不足→低频缺失）；漏电流大小影响本底噪声（漏电→引入“嘶嘶”声）-82。

• 推荐工具：万用表电容档进行快速初筛，LCR表进行精准测量。

• 典型场景：音频放大器输入端、音频编解码器输入输出端。

音频设备——输出耦合电容（100μF～2200μF） ：

• 检测核心：ESR值和D值判断电解液是否干涸；是否存在漏液或鼓包等物理老化迹象。

• 注意：大容量输出耦合电容的介质吸收效应可能导致THD测量值虚高0.005%～0.02%，检测时建议将电容拆下单独测量-65。

通信设备——高速差分接口耦合电容（典型值100nF） ：

• 检测核心：高频特性（高频ESR、频率响应平坦度）；差分对参数一致性（两条信号线上电容参数差异应尽量小）-1。

• 推荐工具：网络分析仪测量S参数和频率特性-108；高速示波器观察眼图质量。

• 常见标准：SERDES协议大多默认AC耦合，检测时需特别注意电容的ESR和自谐振频率是否匹配信号速率。

通信设备——射频前端耦合电容（pF级小电容） ：

• 检测核心：小电容（10pF以下）用万用表只能定性检查漏电和短路，无法精确测量容量值。可选用R×10k档测量阻值，正常应为无穷大-。

• 推荐工具：阻抗分析仪或网络分析仪进行精确测量。

4.2 通信与音频AC耦合电容检测常见误区（避坑指南）

误区1：随意使用AC耦合模式观察低频信号。AC耦合通过电容滤除直流分量，本质是一个高通滤波器-46。某电源测试案例中，工程师使用AC耦合观察2.5Hz电源瞬态响应，因示波器AC耦合截止频率为5Hz，导致2.5Hz信号相位严重失真，幅值测量误差达-70.6%-46。正确做法：仅当信号频率高于示波器AC耦合截止频率3倍以上时使用AC耦合-46。

误区2：忽视AC耦合电容的ESR影响。某激光雷达研发团队使用1μF隔直电容与50Ω输入阻抗测量1kHz调制信号，理论衰减仅0.01dB，但实际信噪比较DC耦合模式降低10dB——根源在于1μF电容的ESR在1kHz时产生0.1Ω阻抗，与输入阻抗形成分压导致额外衰减-50。正确做法：高频场景优先选用低ESR电容（如陶瓷电容、薄膜电容），检测时除容量外务必测量ESR值。

误区3：未给AC耦合电容提供直流偏置回路。在交流耦合运算放大器或仪表放大器电路中没有提供偏置电流的直流回路，导致放大器无法正常工作-。正确做法：检测AC耦合电路时，确认输入端是否有合适的偏置电阻接地，形成直流回路。

误区4：忽略AC耦合的低频陷阱。在服务器电源测试中，AC耦合使120Hz纹波的相位滞后30°，工程师误判为控制环路不稳定，实际却是耦合电容选择不当所致-50。正确做法：检测电源纹波时建议先用DC耦合确认全貌，再切换AC耦合分析交流细节；根据信号最低频率合理选择电容值。

误区5：在线测量电容不拆焊。在电路板中直接测量耦合电容会受并联电阻、其他电容等元件影响，测量值严重失真，尤其对小电容影响更大。正确做法：精度要求高的检测场景下，务必将电容拆下后单独测量。

4.3 通信与音频AC耦合电容失效典型案例

案例一：音频功放低频缺失故障

• 故障现象：某Hi-Fi功放播放音乐时低频明显不足，鼓点声无力，但中高频基本正常。

• 检测过程：用万用表电容档测量输入耦合电容（标称10μF），实测值仅3.2μF，衰减68%。用LCR表在100Hz测量该电容，ESR高达8.7Ω（正常应<1Ω），D值超过0.5，表明电解液严重干涸。

• 解决方法：更换为同规格低ESR音频专用耦合电容（如Nichicon ES系列、WIMA薄膜电容），低频响应恢复正常。更换后建议用示波器观察波形，确认信号幅度恢复至正常水平。

案例二：高速通信链路误码率异常

• 故障现象：某通信设备在使用AC耦合传输非直流平衡信号时，串行数据在接收端不能正常接收-19。表现为数据丢包、误码率异常升高。

• 检测过程：工程师使用万用表测量AC耦合电容容值，显示正常（99.5nF，标称100nF）。但使用高速示波器观察AC耦合后的眼图时，发现眼图明显闭合，信号基线出现漂移。进一步用网络分析仪测量频率响应，发现电容在1MHz以上频段ESR异常升高。

• 解决方法：更换为高频特性更好的低ESR陶瓷电容（如X7R材质电容），同时排查信号源，确保传输信号为直流平衡信号（数据流中1与0的数量近似相等）。通信链路误码率恢复正常。

案例三：示波器AC耦合设置错误导致信号失真误判

• 故障现象：某通信设备调试中，工程师需分析100Hz方波的上升沿过冲，但在AC耦合模式下波形出现严重畸变，误判为电路振荡问题-46。

• 检测过程：对比DC耦合和AC耦合下的波形，发现DC耦合下上升沿时间为100ns，而AC耦合模式下因相位滞后，上升沿被拉长至300ns。

• 解决方法：工程师改用DC耦合模式配合探头衰减功能进行测量，获得了准确的上升沿时间，避免了因耦合设置不当导致的误判。

五、结尾

5.1 AC耦合电容检测核心（通信与音频高效排查策略）

分级检测策略：

高效排查逻辑：

• 发现音频低频缺失或底噪异常→优先排查输入耦合电容→万用表电容档测量容值→若衰减>30%直接更换→若容量正常但仍有异常→用LCR表测量ESR和D值→进一步排查其他通路元件。

• 发现通信链路误码或信号畸变→用示波器AC耦合观察波形→若信号幅度正常但波形畸变→用LCR表测量ESR和频率响应→若ESR异常升高或频率响应不平坦→更换电容→若更换后问题仍存在→排查信号源是否为直流平衡信号-19。

掌握测量AC耦合电容好坏的步骤，能快速判断耦合电容状态，让通信设备与音频设备的检修效率翻倍。

5.2 AC耦合电容检测价值延伸（维护与选型建议）

日常维护：

• 音频设备建议每2年系统性检测电解耦合电容的容值和ESR，建立元件老化跟踪数据库-84。定期检测可预防约80%的突发故障。

• 通信设备中耦合电容在高温环境下老化速度加快，需重点关注工作温度偏高区域（如CPU周边、射频功放附近）的电容状态。规范维护可使电容故障率降低40%以上-83。

• 避免电容长期暴露在高温高湿环境，定期清洁安装区域的粉尘堆积-84。

选型建议：

• 音频信号路径优先选用聚丙烯薄膜电容（低ESR、低介质吸收、低失真），普通铝电解电容在大功率音频功放输出端仍可选用，但需注意ESR值-65。

• 高速通信接口（SFP、PCIe等）优先选用高频特性好的陶瓷电容（如X7R材质），100nF是多数SERDES协议的典型推荐值-1。

• 安规耦合电容（跨接电源线的X/Y电容）必须选用符合GB/T14472标准认证的产品，在抑制电源电磁干扰的电路中起到安全保障作用-55。选择介质类型时需匹配实际工况，高频场景建议采用低损耗材料-84。

5.3 互动交流（分享通信与音频AC耦合电容检测难题）

你在音频设备维修或通信设备调试中，是否遇到过棘手的AC耦合电容故障？

• 音频功放低频缺失，更换输入耦合电容后依然没有改善？可能是输出耦合电容也老化了。

• 通信链路偶尔丢包，万用表测电容值正常，但换上新品后问题消失？那是ESR劣化导致的——普通万用表测不出来，需要用LCR表或ESR测试仪才能发现。

• 用示波器AC耦合观察电源纹波时波形总是异常？检查一下AC耦合截止频率是否覆盖了信号的频率范围——低频信号建议先用DC耦合确认全貌。

欢迎在评论区分享你遇到的AC耦合电容检测难题，或提出你在检测过程中遇到的特殊案例。关注本账号，获取更多通信与音频电子元器件检测干货。如需专业仪器检测服务或技术咨询，也欢迎与我们联系交流。

安全提示：本文介绍的检测方法均基于断电状态下的元器件独立检测。任何涉及带电操作的检测，必须由具备相应资质的专业人员操作，并严格遵守行业安全规范。检测前务必对电容进行安全放电处理，对于高压耦合电容请使用专用放电电阻进行受控放电。
