轴类零件加工要求，加工工艺路线，41页内容全面介绍轴类零件加工

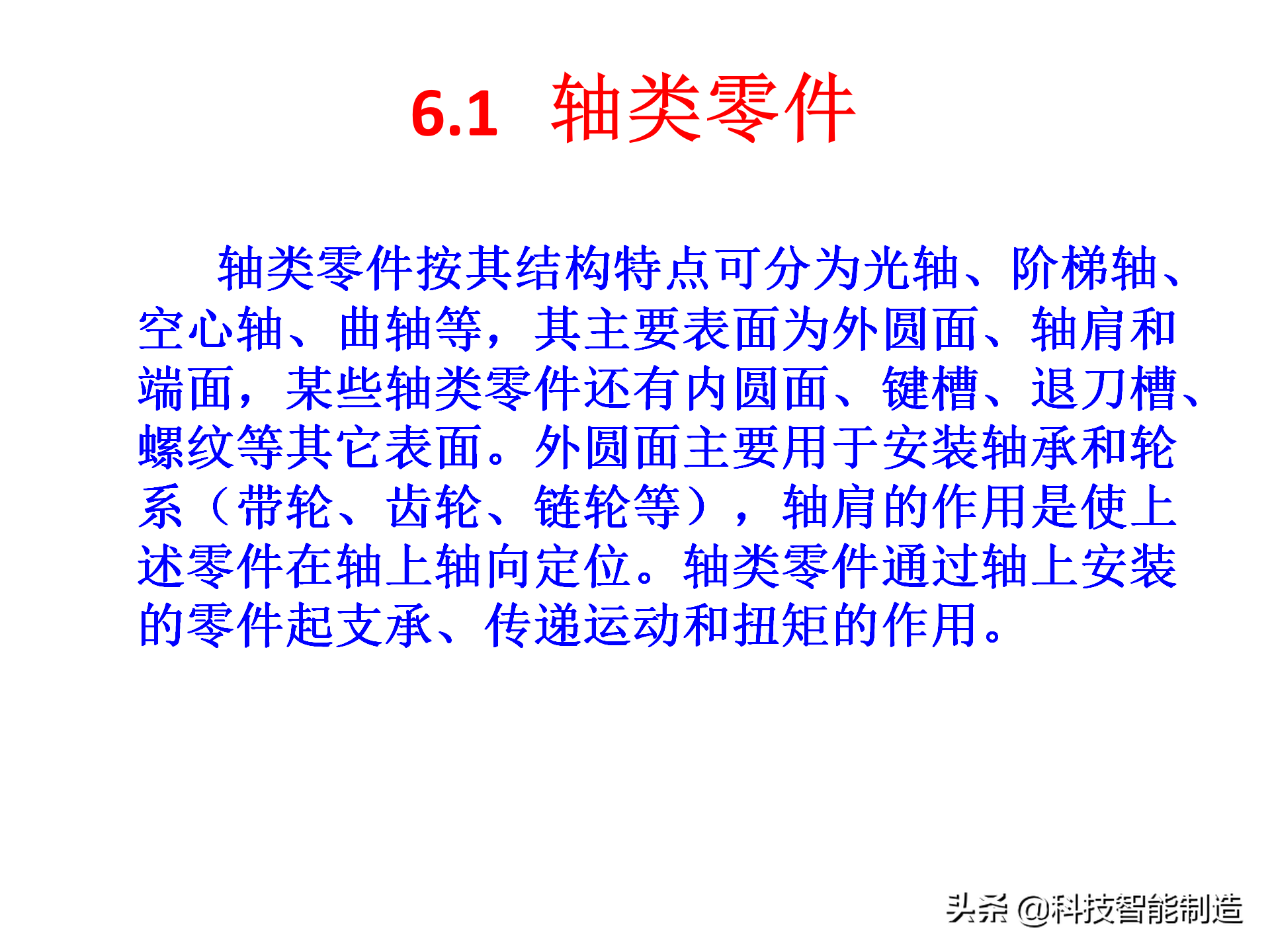

轴类零件概述

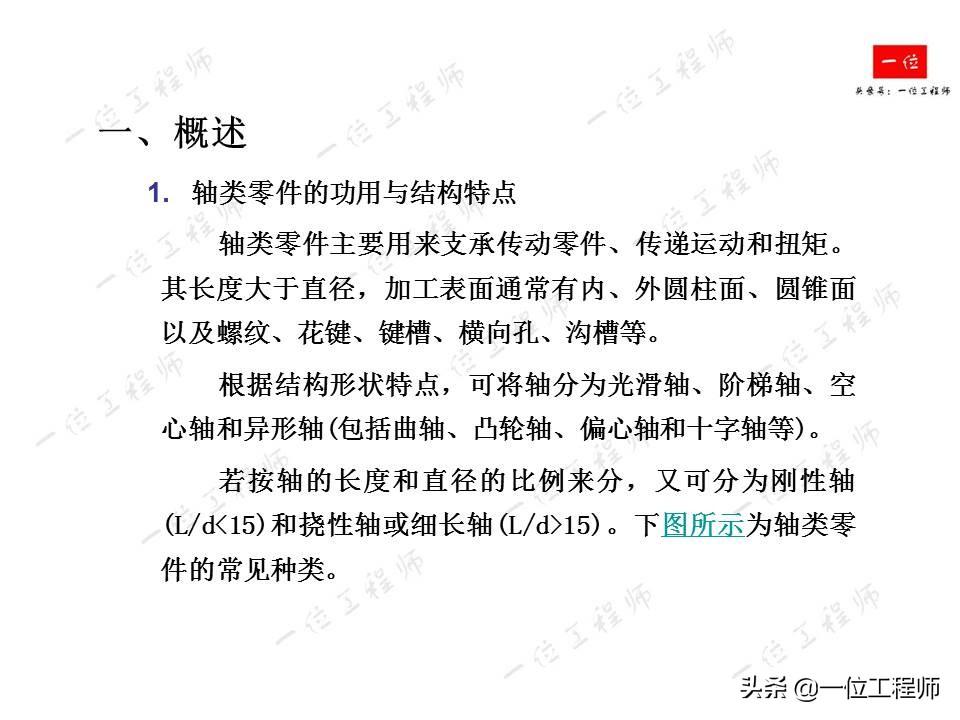

轴类零件主要用来支承传动零件、传递运动和扭矩。其长度大于直径，加工表面通常有内、外圆柱面、圆锥面以及螺纹、花键、键槽、横向孔、沟槽等。

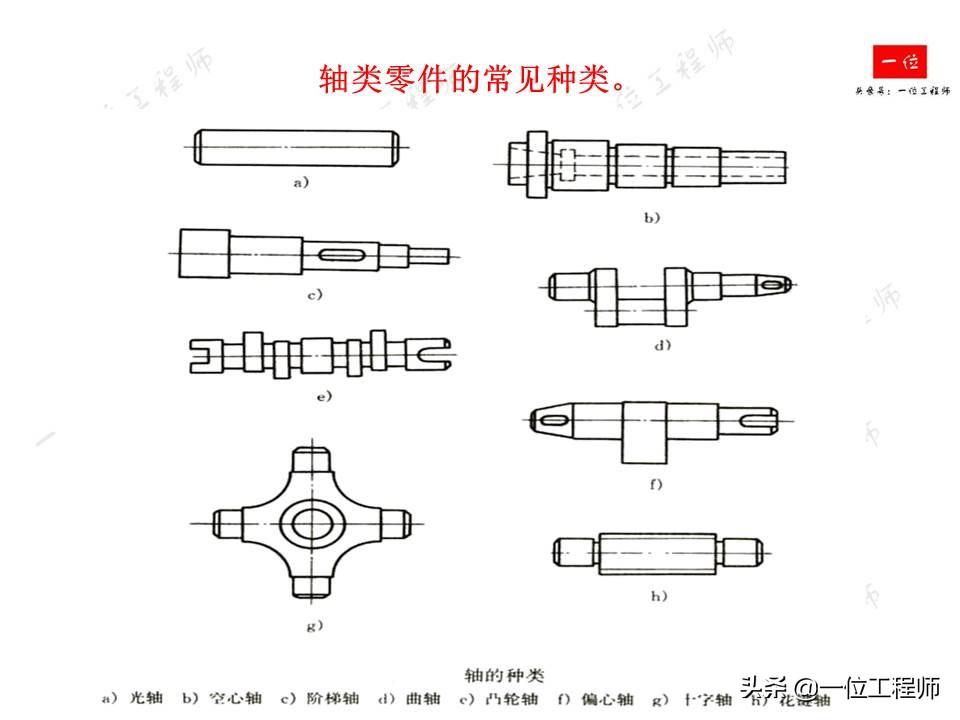

根据结构形状特点，可将轴分为光滑轴、阶梯轴、空心轴和异形轴(包括曲轴、凸轮轴、偏心轴和十字轴等)。

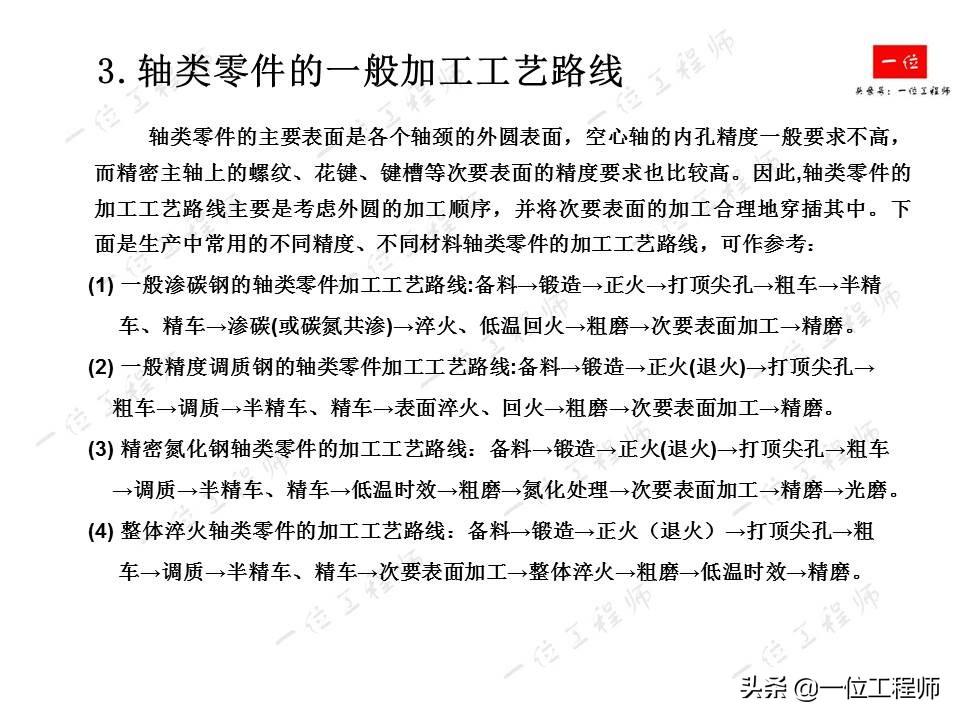

加工工艺路线

轴类零件的主要表面是各个轴颈的外圆表面，空心轴的内孔精度一般要求不高，而精密主轴上的螺纹、花键、键槽等次要表面的精度要求也比较高。因此,轴类零件的加工工艺路线主要是考虑外圆的加工顺序，并将次要表面的加工合理地穿插其中。下面是生产中常用的不同精度、不同材料轴类零件的加工工艺路线，可作参考：

(1) 一般渗碳钢的轴类零件加工工艺路线:备料→锻造→正火→打顶尖孔→粗车→半精车、精车→渗碳(或碳氮共渗)→淬火、低温回火→粗磨→次要表面加工→精磨。

(2) 一般精度调质钢的轴类零件加工工艺路线:备料→锻造→正火(退火)→打顶尖孔→粗车→调质→半精车、精车→表面淬火、回火→粗磨→次要表面加工→精磨。

(3) 精密氮化钢轴类零件的加工工艺路线：备料→锻造→正火(退火)→打顶尖孔→粗车→调质→半精车、精车→低温时效→粗磨→氮化处理→次要表面加工→精磨→光磨。

(4) 整体淬火轴类零件的加工工艺路线：备料→锻造→正火（退火）→打顶尖孔→粗车→调质→半精车、精车→次要表面加工→整体淬火→粗磨→低温时效→精磨。

欢迎加入机械行业圈子，学习机械知识

41页内容全面介绍轴类零件加工（文末有获取）

1000G机械领域相关设计资料内容详情

1000G机械相关领域资料内容涉及的面很广，具体来说内容涵盖传统机械行业、机械加工、制造技术、材料类、材料成型、电气行业、液压行业、机电类、机械传动、一千多份非标设备三维模型和非标设计等等领域。

以上内容的具体的展现形式有：文档手册类(千余份工程师设计手册、机械设计手册、制造成型类文档、机电相关手册、液压类手册、自动化类手册、材料成型手册、非标设计手册等等，所有历史文章的PPT源文件等）。

常用的设计工具（500套自动计算表格，其中包括各类传动校核、选型设计表格、非标计算表格、尺寸自动计算表格、轴承校核、齿轮校核与设计等等）。

视频教程类（十余款常用的机械设计软件的教程，其中包括UG各版本基础、SolidWorks基础、CATIA、proe、CAD、Adams等等基础知识）。

我相信这1000G全部资料对于提升你的能力一定会有很大的帮助。同时在你工作中遇到相关问题的时候，这些资料也能提供很好的指导作用。

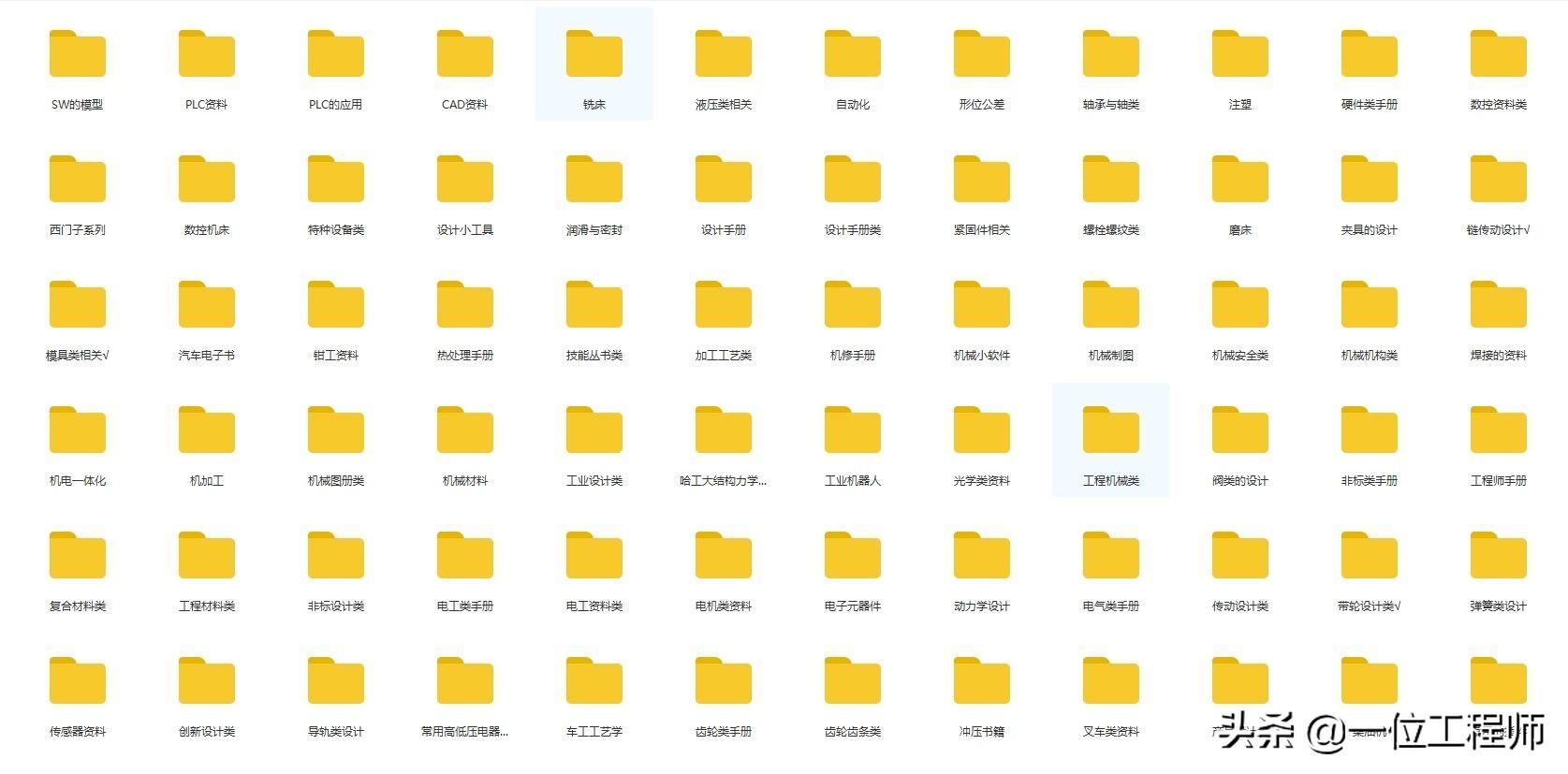

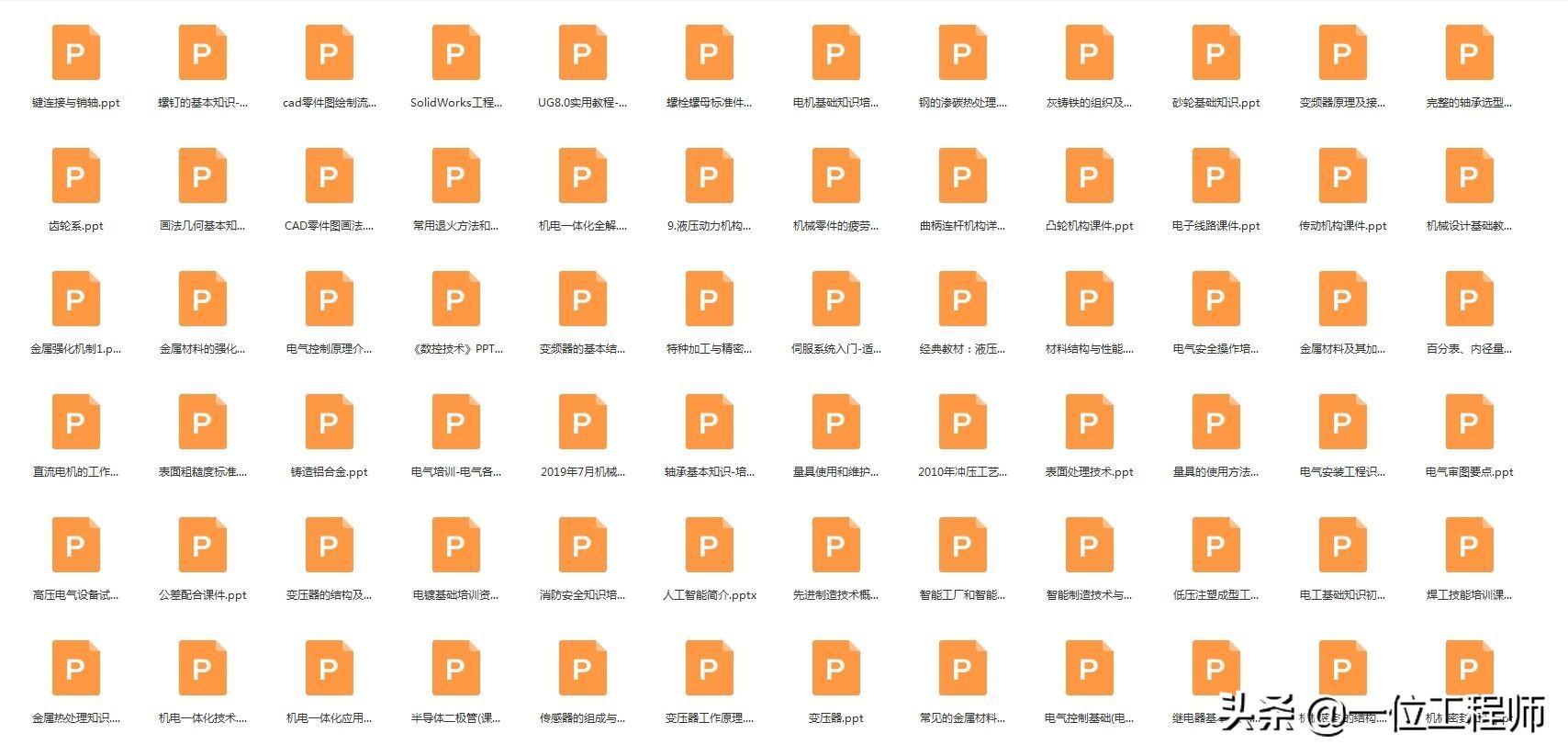

资料目录

文章源文件

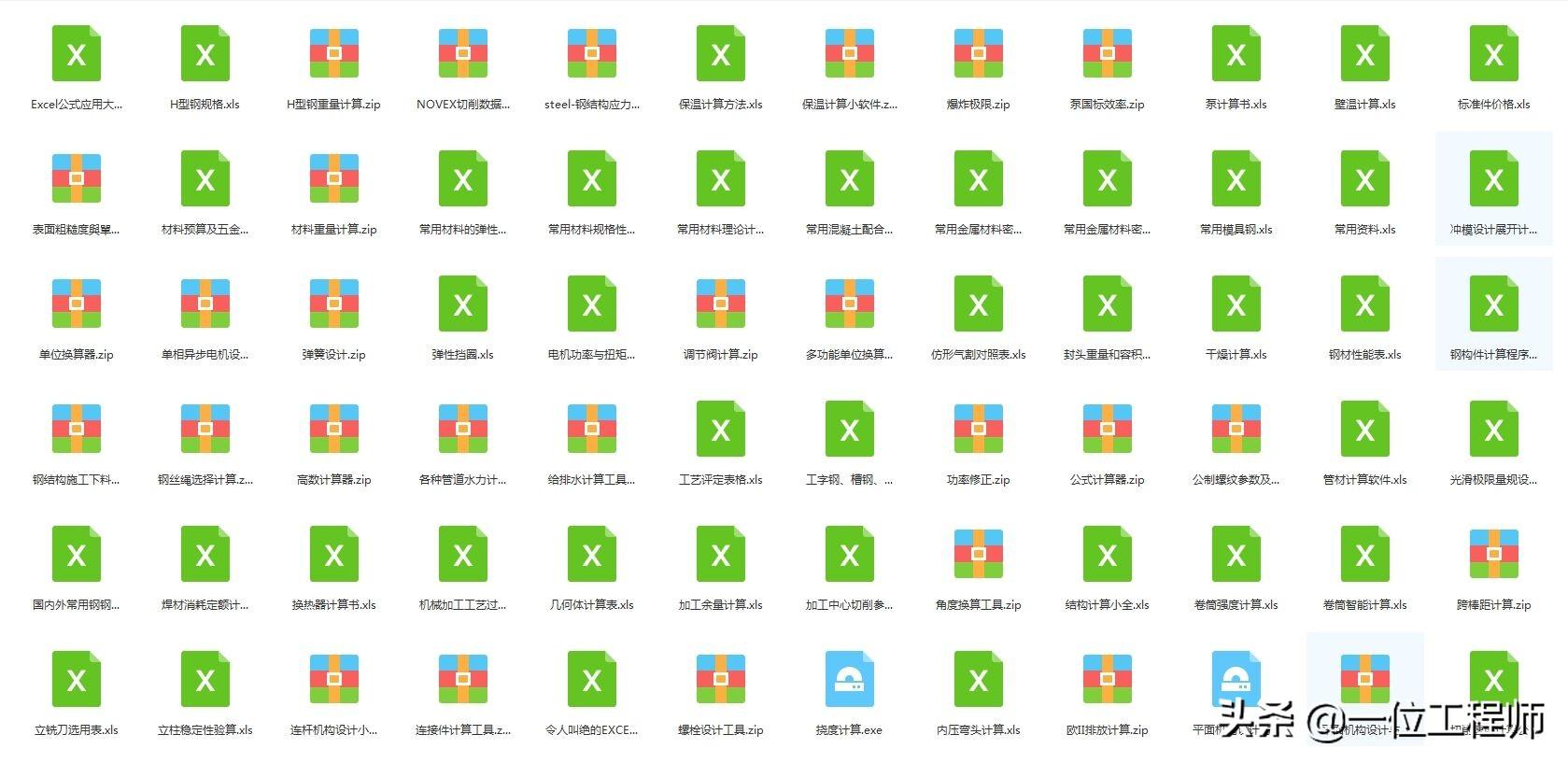

计算表格
