齿轮制造中的冶金工艺，常见齿轮加工方式中的装夹系统讲解

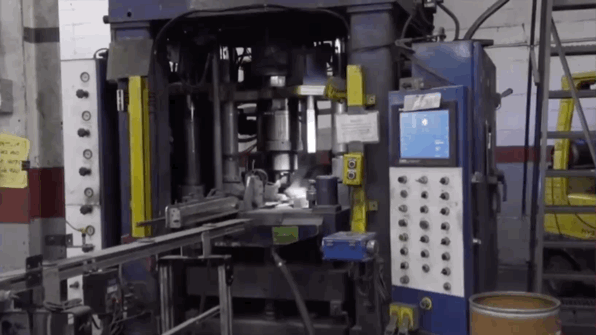

齿轮制造有滚齿，铣齿，插齿等等各种工艺，但还有一种齿轮是用金属粉末压出来的，也就是粉末冶金工艺。先来段视频看看有什么不同：

Part.1

粉末冶金工艺详解

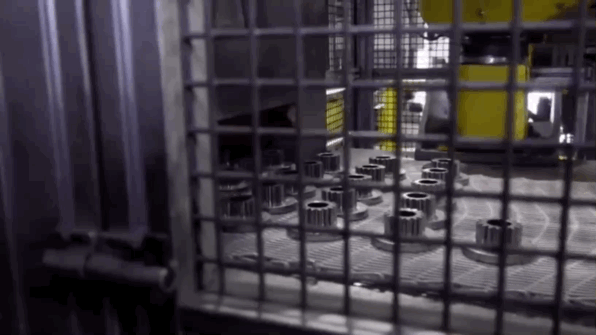

粉末冶金齿轮是各种汽车发动机中普遍使用的，虽然在大批量的情况下非常经济实用，不过在其他方面也有待改进的地方。

粉末冶金工艺优缺点分析

粉末冶金是用金属粉末（或金属粉末与非金属粉末的混合物）作为原料，经过成形和烧结，制造金属材料、复合材料以及各种类型制品的工艺技术。

优点：

1.一般粉末冶金齿轮制造工序少。

2.用粉末冶金法制造齿轮时，材料利用率可达95%以上。

3.粉末冶金齿轮的中复性非常好。因为粉末冶金齿轮是用模具压制成形的，在正常使用条件下，一副模具约可压制几万至几十万件齿轮压坯。

4.粉末冶金法可将几个零件一体化制造。

5.粉末冶金齿轮的材料密度是可控的。

6.在粉末冶金生产中，为便于成形后从压模中脱出压坯，压模工作面的粗糙度都非常好。

缺点：

1.必须要批量生产，一般来说，批量5000件以上比较适合用粉末冶金工艺生产；

2.尺寸大小受到压机压制能力的限制。压机一般都几吨到几百吨压力，直径基本是在110MM以内都可以制作成粉末冶金；

3.粉末冶金齿轮受结构限制。由于压制和模具上的原因，一般不适宜生产蜗轮、人字形齿轮和螺旋角大于35°的斜齿轮。斜齿轮一般建议把斜齿设计在15°以内；

4.粉末冶金齿轮的厚度受到限制。模腔深度和压机行程必须是齿轮厚度的2～2.5倍，同时考虑到齿轮高度纵向密度的均匀性，因此粉末冶金齿轮的厚度也是很重要的。

粉末冶金工艺基本流程

1.制粉是将原料制成粉末的过程，常用的制粉方法有氧化物还原法和机械法。

2.混料是将各种所需的粉末按一定的比例混合，并使其均匀化制成坯粉的过程。分干式、半干式和湿式三种，分别用于不同要求。

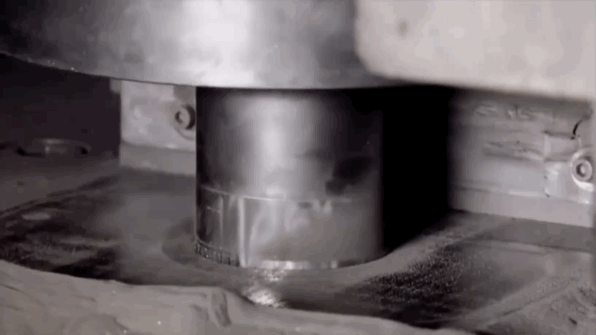

3.成形是将混合均匀的混料，装入压模重压制成具有一定形状、尺寸和密度的型坯的过程。成型的方法基本上分为加压成型和无压成型。加压成型中应用最多的是模压成型。

4.烧结是粉末冶金工艺中的关键性工序。成型后的压坯通过烧结使其得到所要求的最终物理机械性能。烧结又分为单元系烧结和多元系烧结。除普通烧结外，还有松装烧结、熔浸法、热压法等特殊的烧结工艺。

5.烧结后的处理，可以根据产品要求的不同，采取多种方式。如精整、浸油、机加工、热处理及电镀。此外，近年来一些新工艺如轧制、锻造也应用于粉末冶金材料烧结后的加工，取得较理想的效果。

Part.2

常见齿轮加工方式中的装夹系统

粉末冶金是大批量制齿轮的一种方法，而常见的滚齿、插齿等工艺看起来能更好的应对多品种小批量的需求，此时它们的装夹系统就很有讲究了。

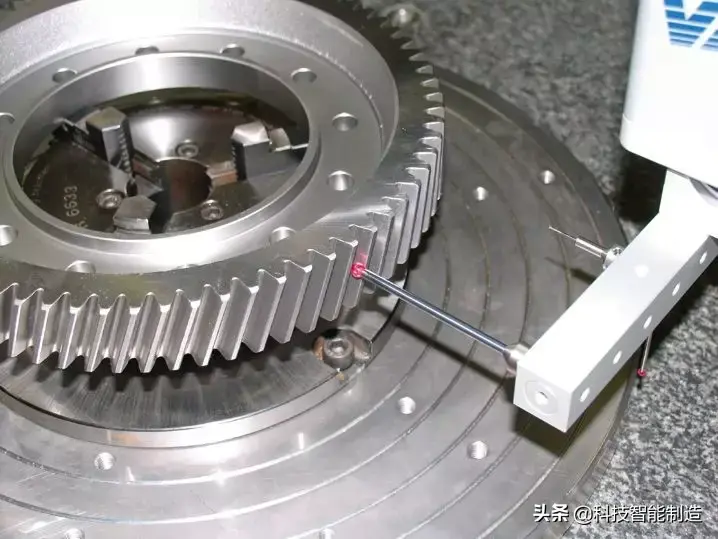

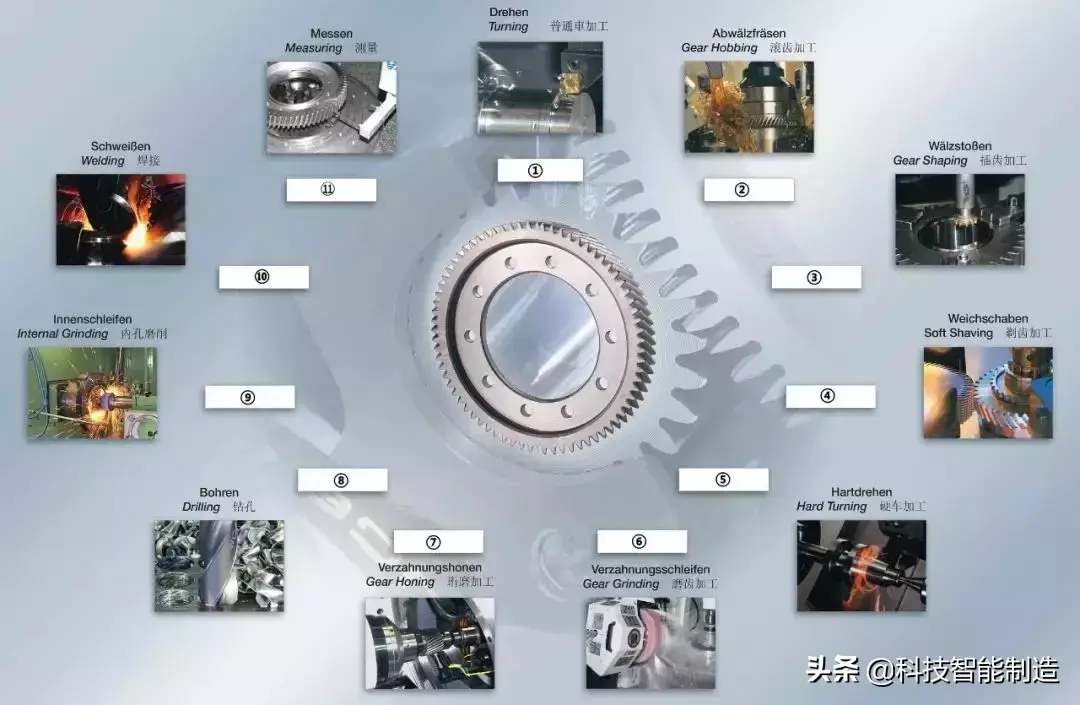

从普通车加工→滚齿加工→插齿加工→剃齿加工→硬车加工→磨齿加工→珩磨加工→钻孔→内孔磨削→焊接→测量，为这个过程配置合适的装夹系统显得尤为重要。

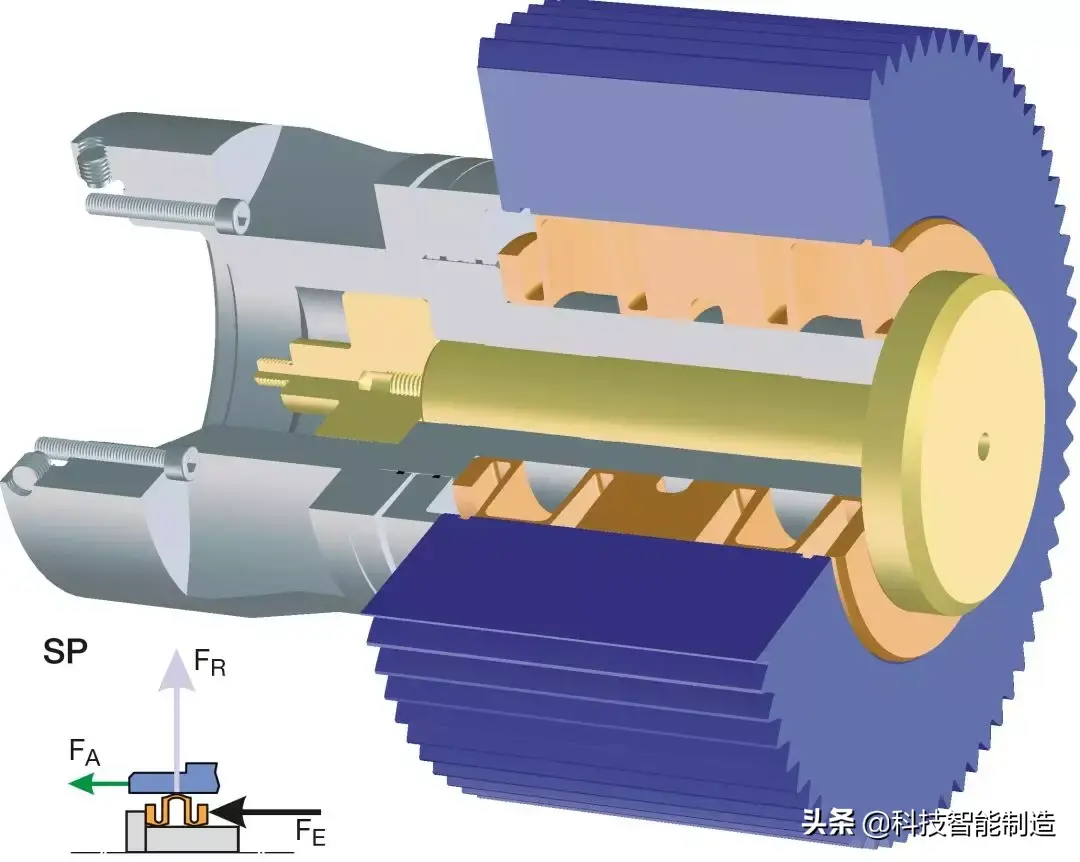

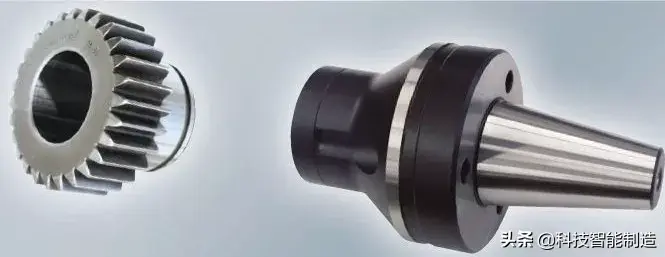

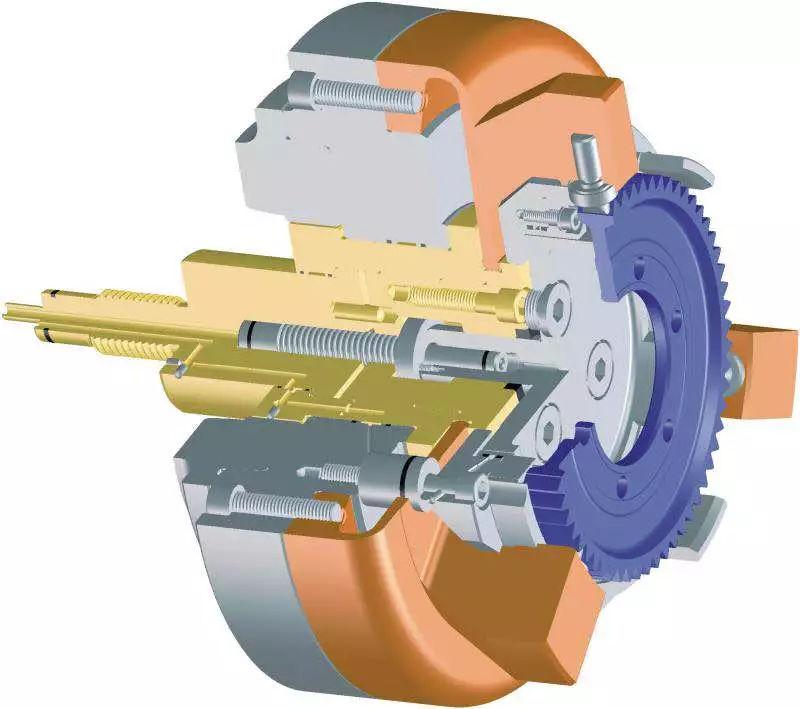

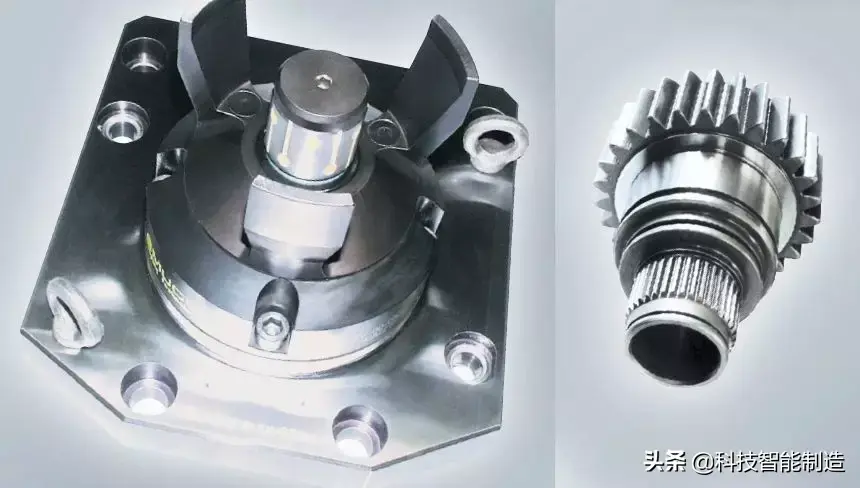

1.普通车加工

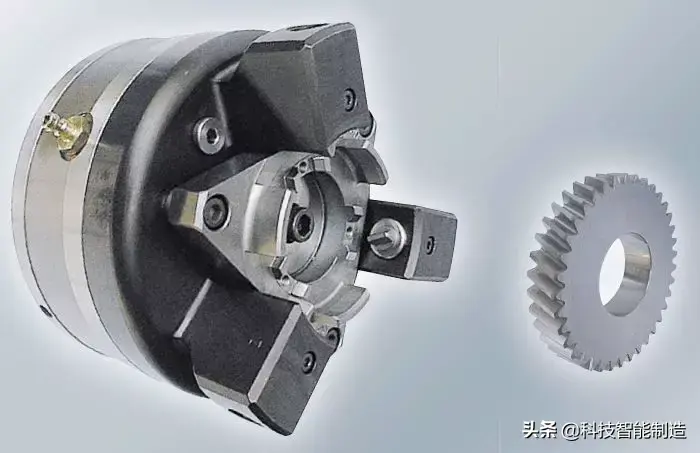

在普通车加工中，齿轮毛胚件通常被夹持在垂直或者水平的车削机床上。对于自动夹持的夹具，绝大多数不需在主轴另一边加装辅助稳定装置。

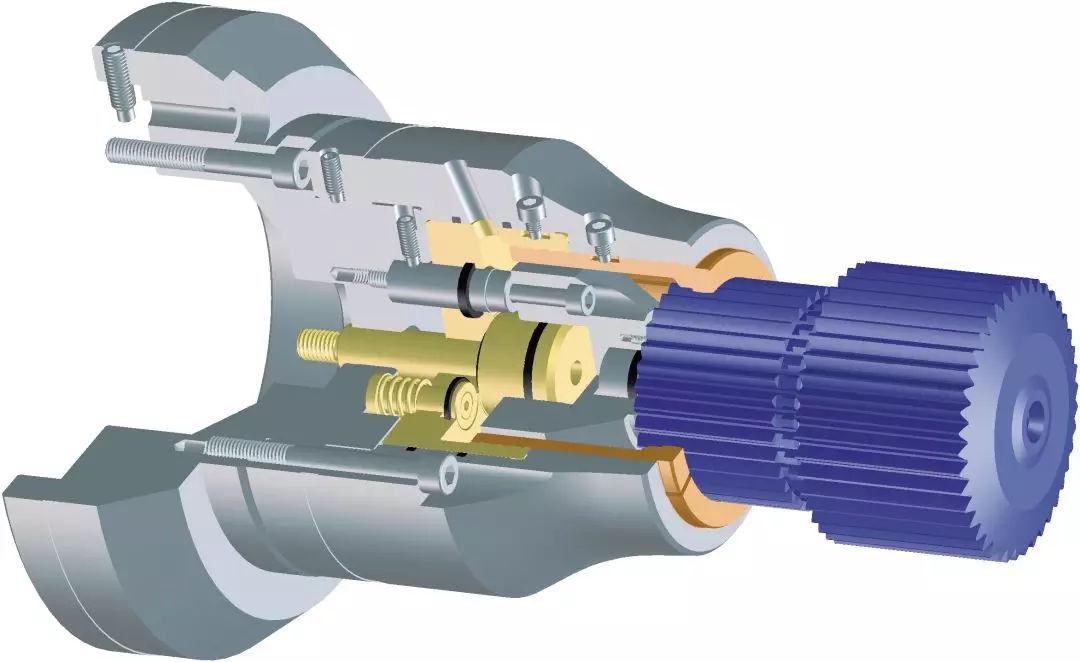

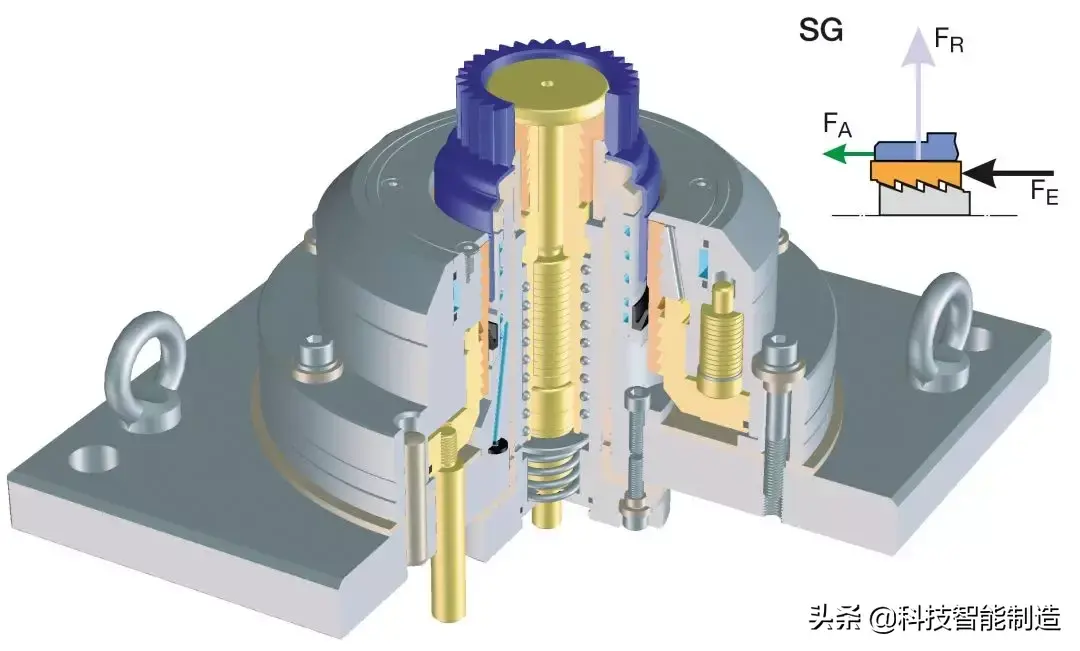

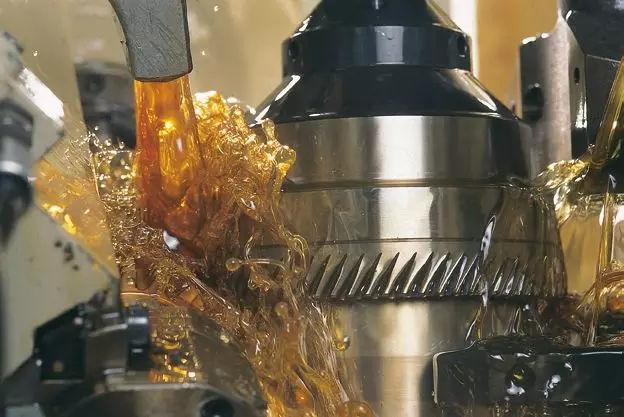

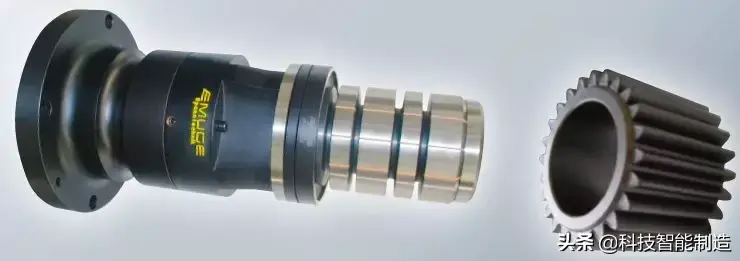

2.滚齿加工

因为出众的经济性，滚齿加工是一种用于生产外齿轮，圆柱齿轮的切削工艺。滚齿加工不仅在汽车工业中，而且还在大型的工业变速器制造中被广泛运用，但是前提是不会受到被加工工件的外轮廓的限制。

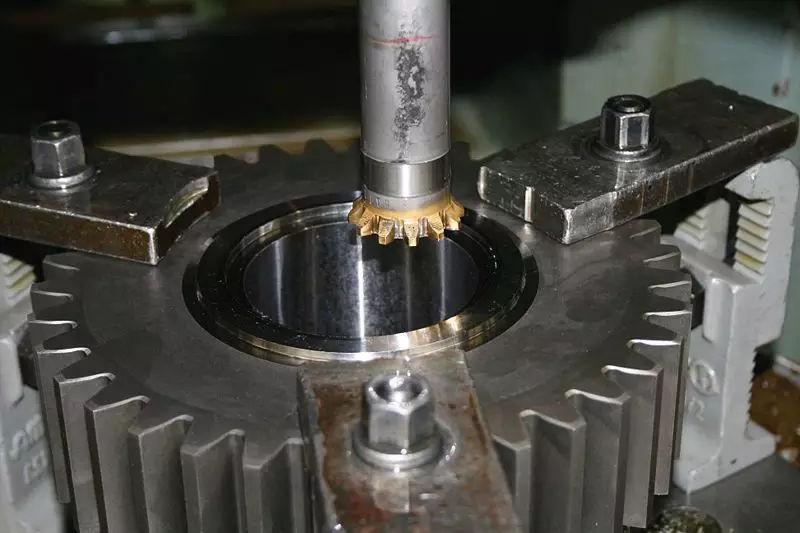

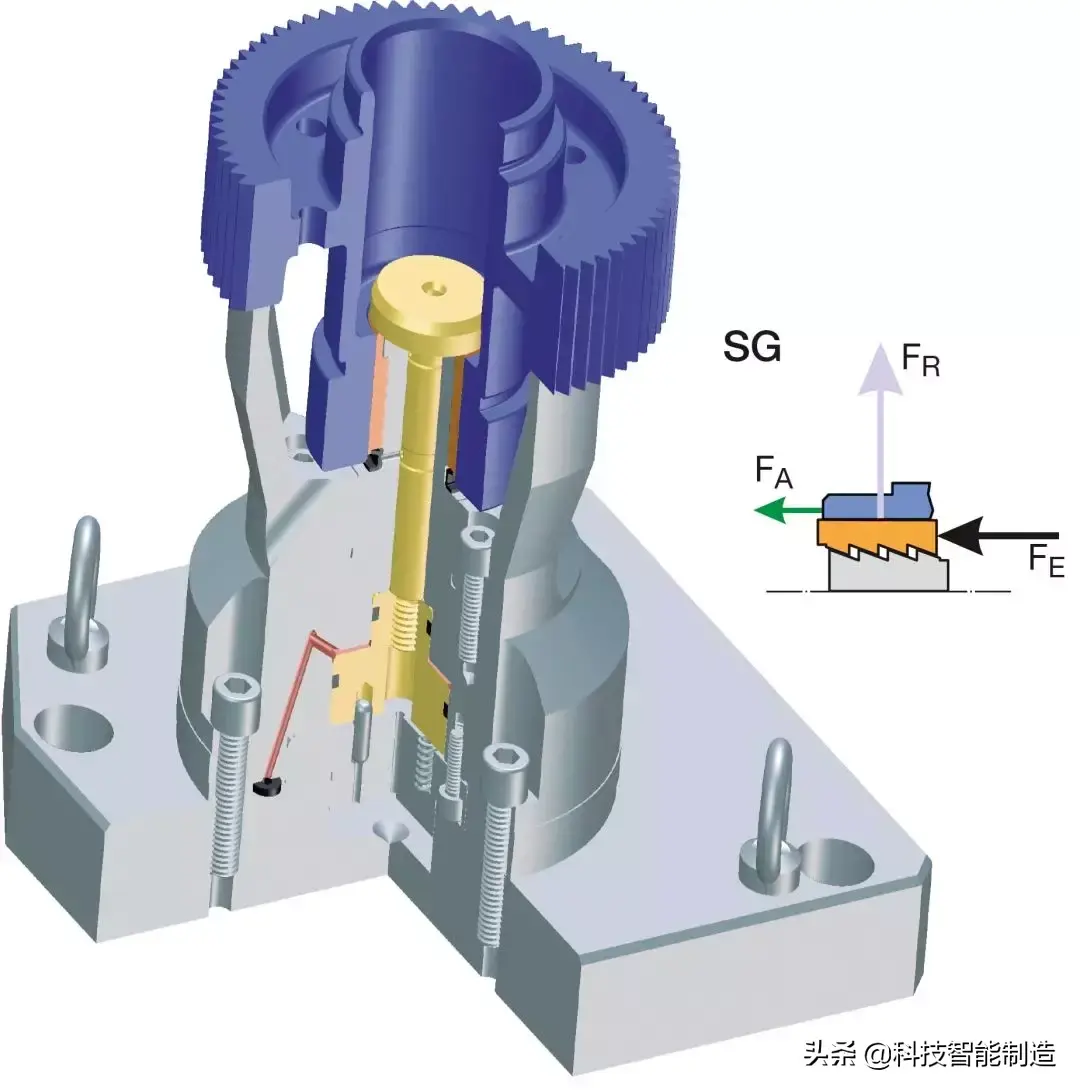

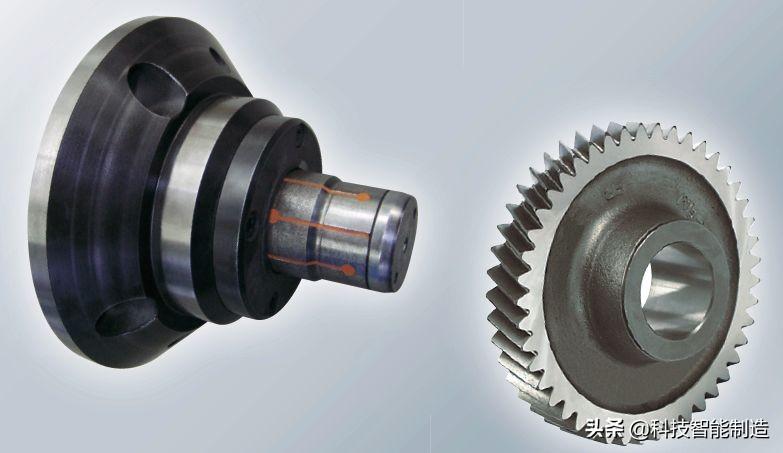

3.插齿加工

插齿这种加工齿轮的工艺，主要用在不能滚齿加工的情况下。这种加工方式主要被适用于齿轮的内齿加工，以及一些受结构干扰齿轮的外齿加工。

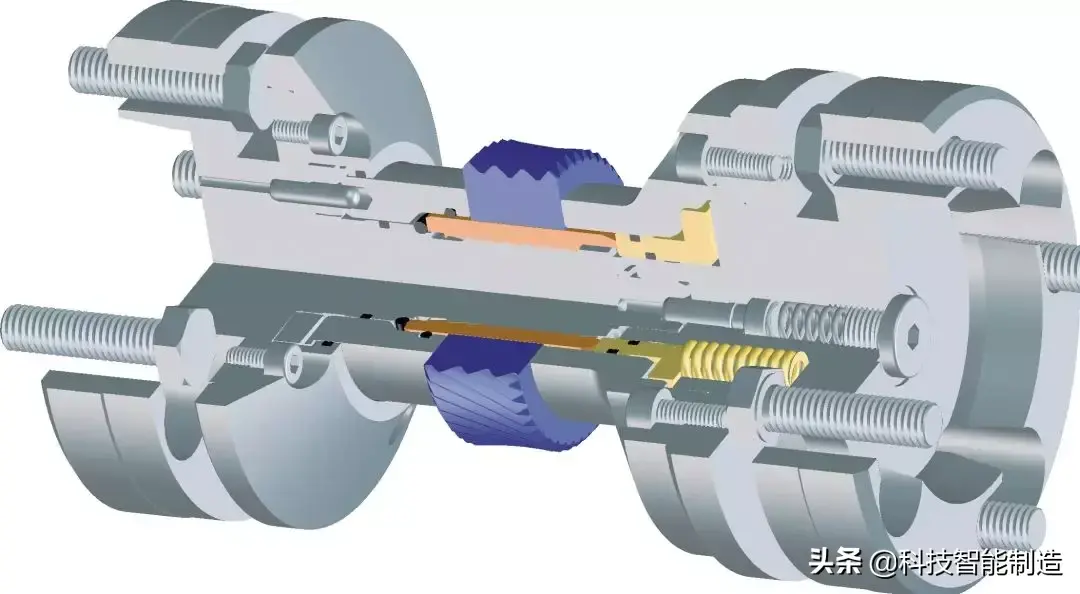

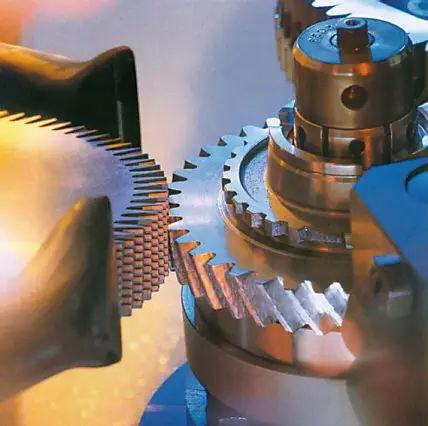

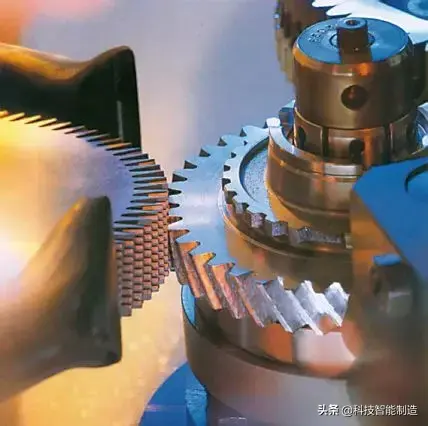

4.剃齿加工

剃齿加工是一种齿轮的精加工工艺，切削时带有对应于齿轮齿形的刀身。这种工艺具有很高的生产经济性，因此已经在工业中被广泛运用。

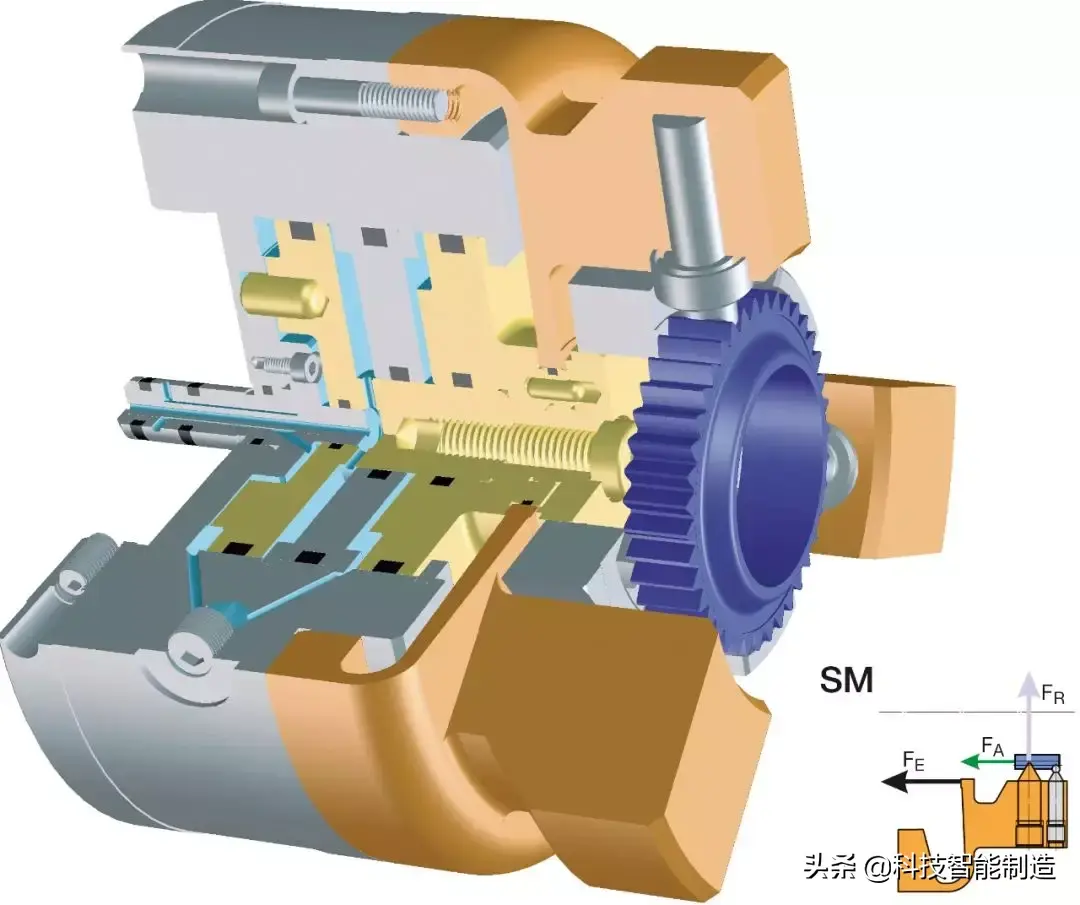

5.硬车加工

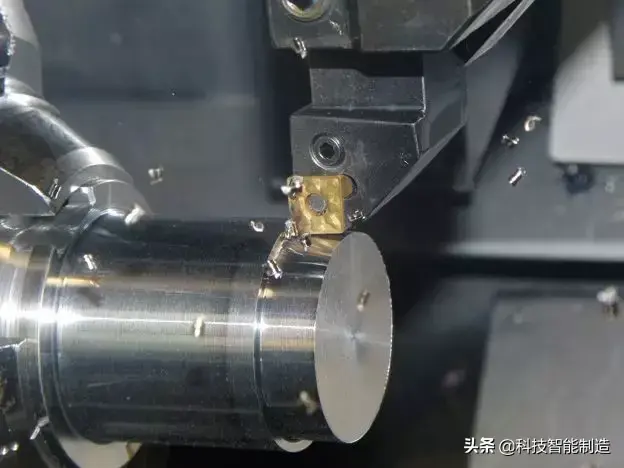

硬车加工使取代昂贵的研磨工艺成为可能。为了使其正常运行，系统的各个部分和加工部分相对应的连接在一起。选用正确的机床和夹具、切削工具决定了车削效果的好坏。

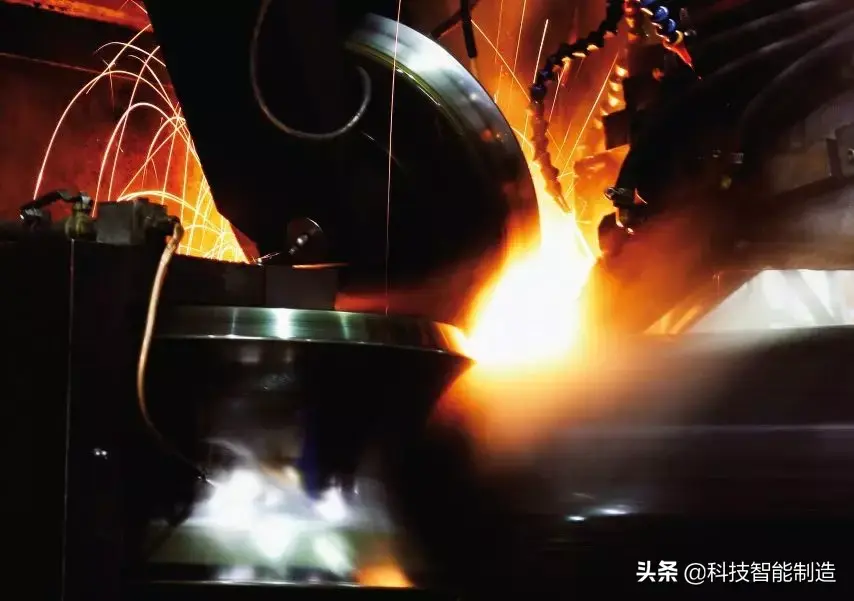

6.磨齿加工

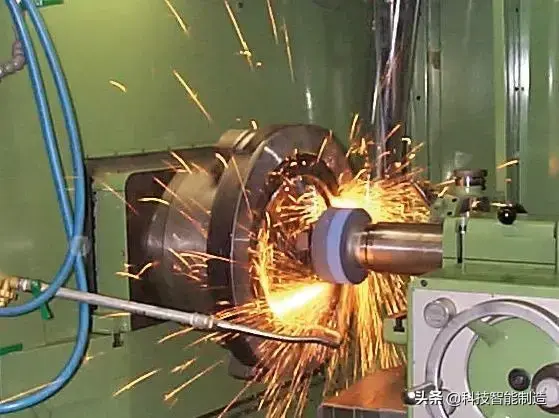

当今为了成功达到齿轮生产中所必须的精度，在很多情况下，齿面的硬质精加工是必不可少的。在量产中，一种很经济有效的加工方式。另一方面，类似于样品加工，当使用可调节的研磨工具时，磨齿加工就会体现更大的灵活性。

7.珩磨加工

珩磨加工是运用无定形切削角度，对硬质齿轮进行最终精加工的工艺。珩磨加工不仅具有很高的经济性，而且能使被加工齿轮具有低噪音的光滑表面。相对于研磨，珩磨加工的切削速度很低（0,5至10m/s），因此避免了切削发热对齿轮加工的损害。更确切的说，在被加工齿面上产生的内应力，对设备的承载能力产生一定的积极作用。

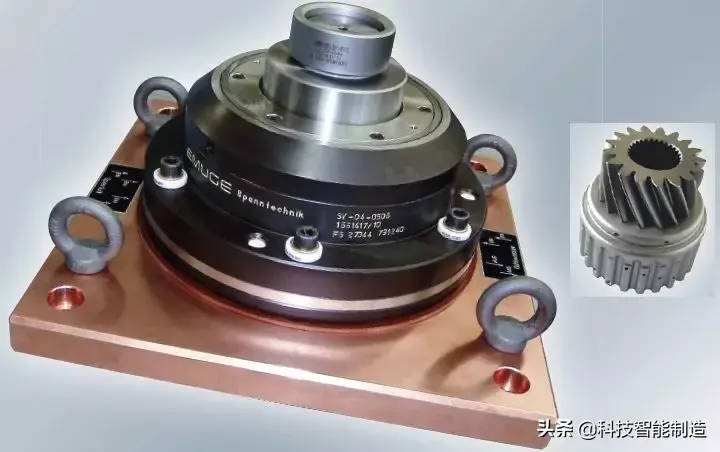

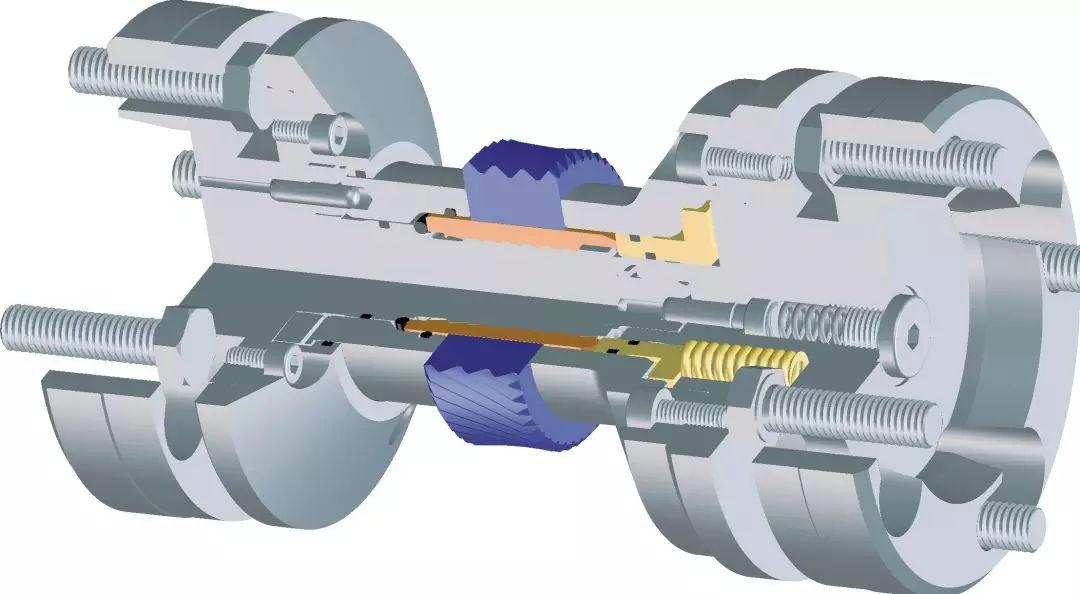

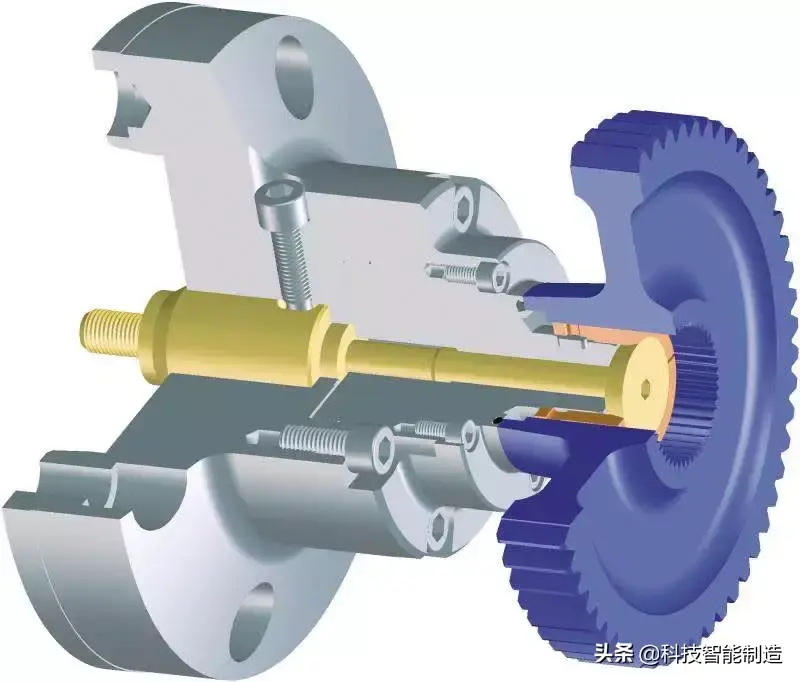

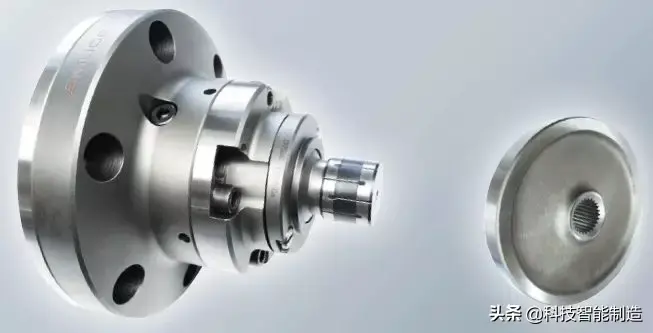

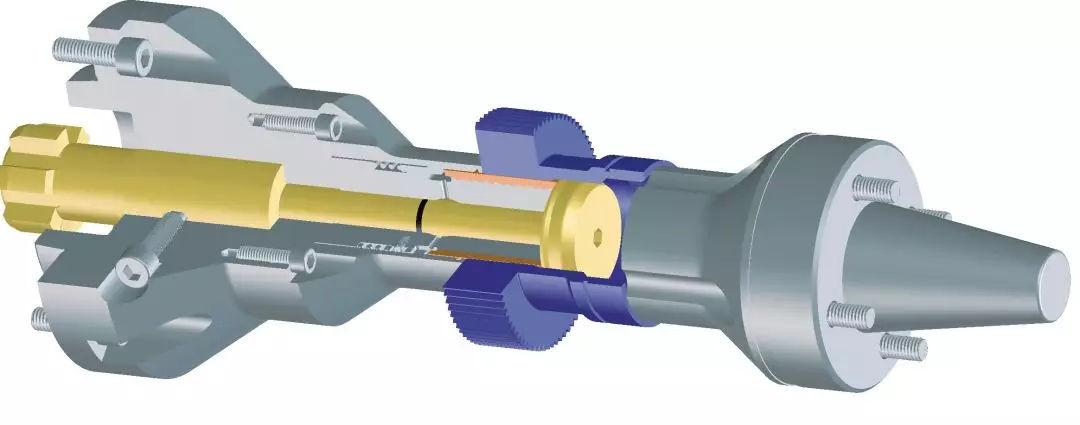

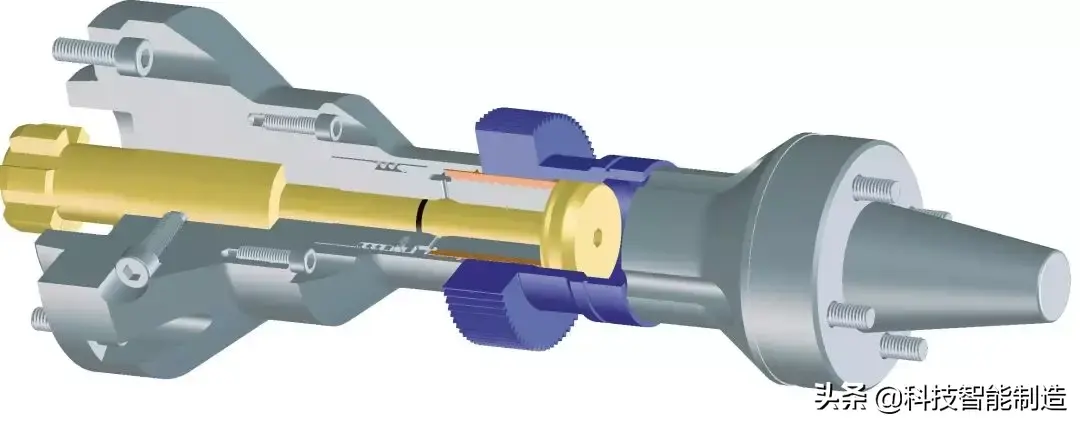

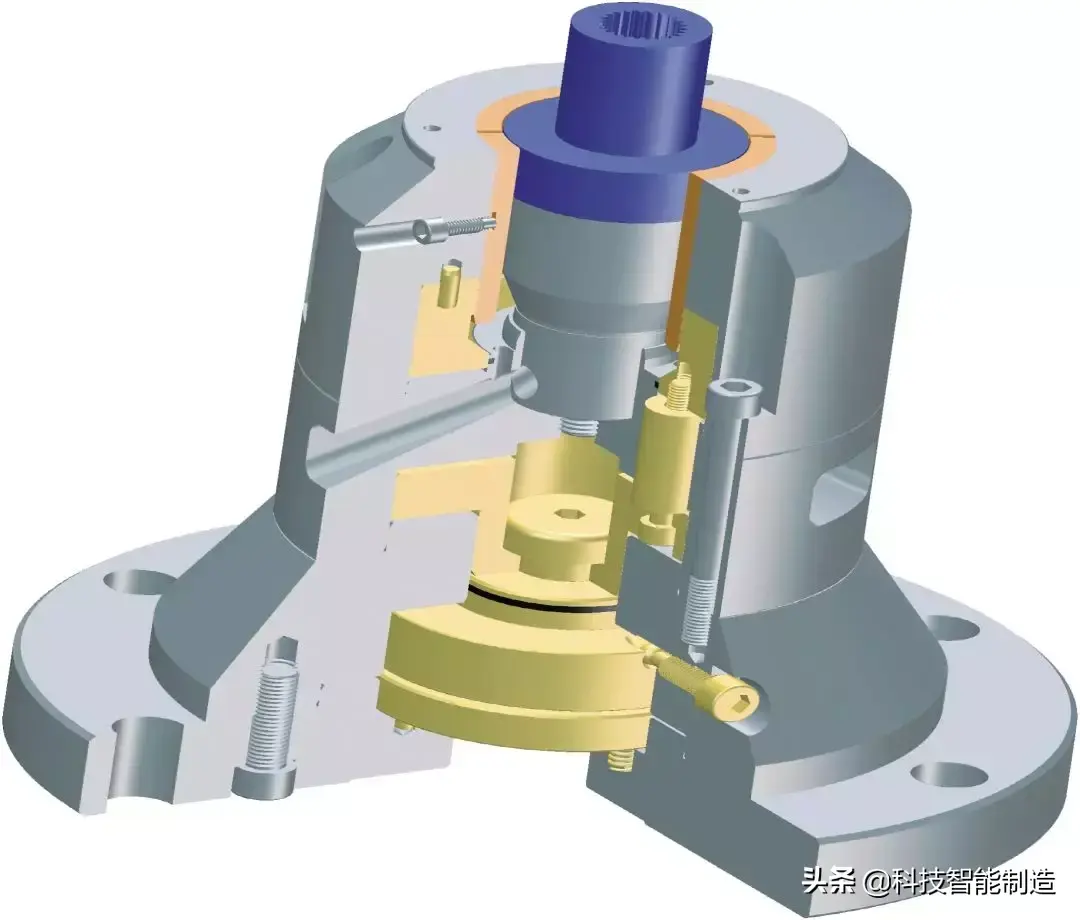

使用法兰式夹具进行珩磨加工的案例：
