只要4000块钱，我纯手工花了3个月做出了这台挖掘机模型！

【铁甲网 原创】有一位开卡车的朋友，平时特别喜欢制作手工模型。有一天在网上看到一款卡特336D的挖掘机，喜欢的不得了，于是一咬牙一跺脚自己手工打造了一部！

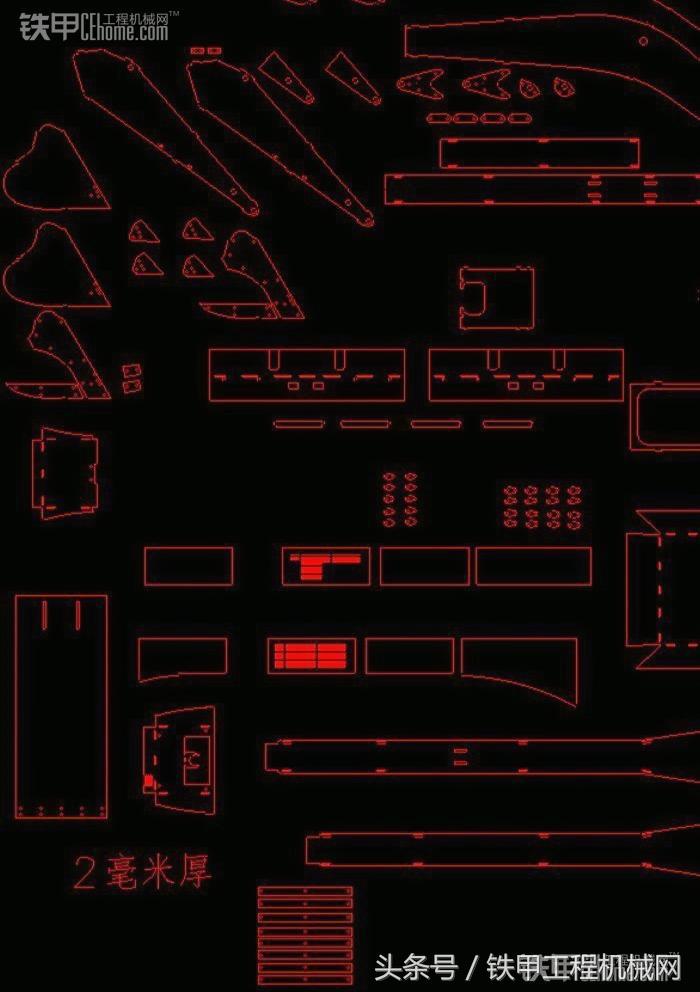

虽然这位朋友没有接触过真机，但这丝毫难不倒他。从网上找来图片和参数，在万能的淘宝买到设计图纸，然后找到做机床的朋友按图纸给加工出零件。

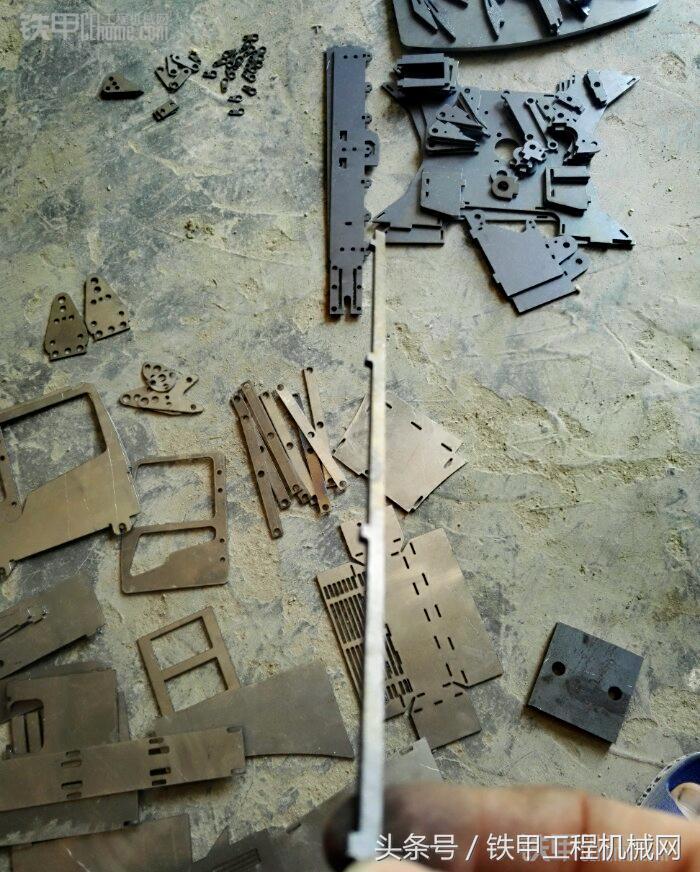

这些就是根据图纸切割好的零件成品，大大小小几百个，接下来的工作就是把这些切割件拼成一个完整的挖掘机模型。

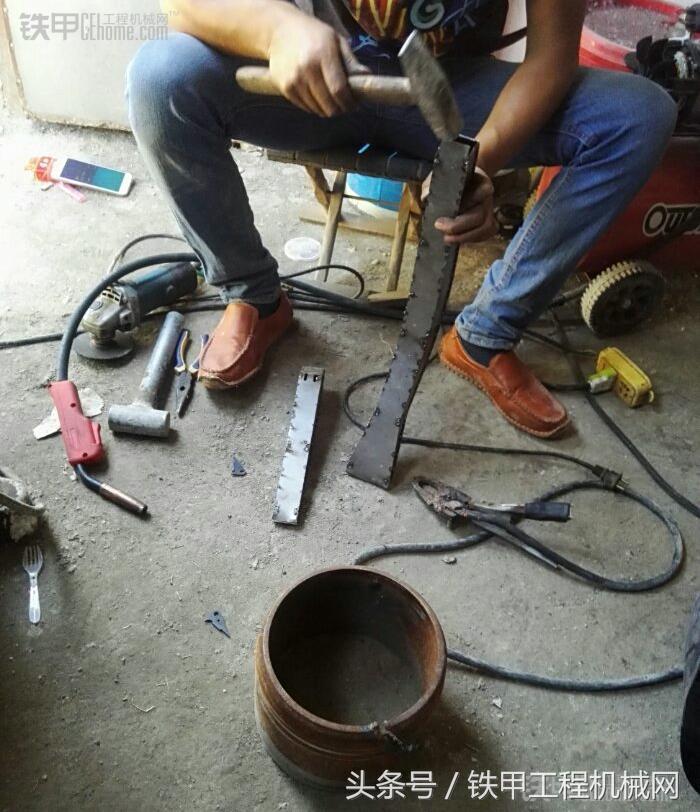

对着图片和图纸，将切割件拼装起来，再用二保焊焊接在一起，这个是正在焊接的大臂箱体结构。

前期焊得粗糙不要紧，后面还需要细细打磨和调整，电焊的痕迹都将被打磨掉。

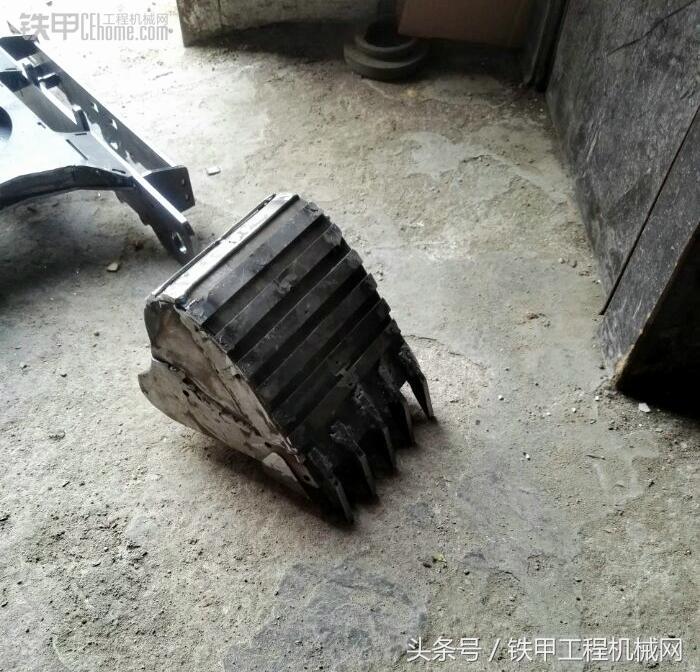

这是焊接好的挖斗，粗略打磨之后就非常像了。

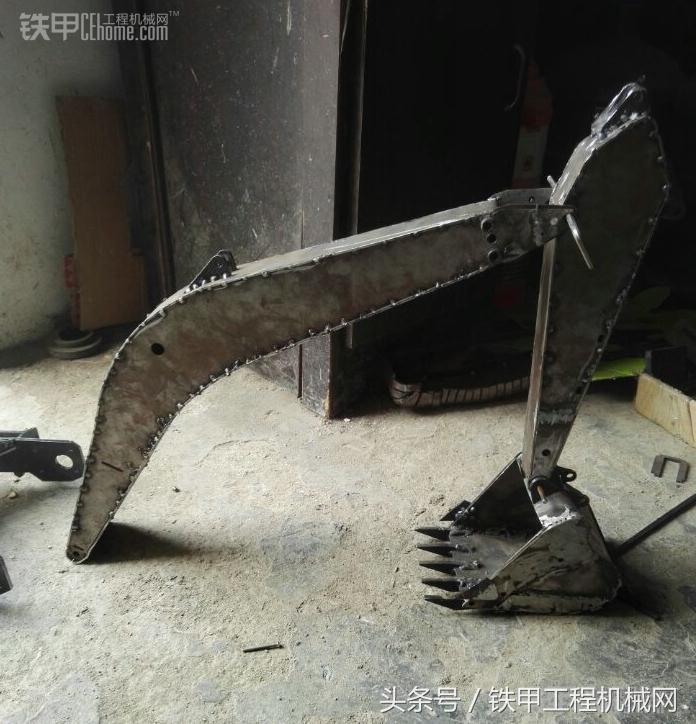

将焊接好的大臂、小臂和铲斗试着拼装起来，挖机的三分之一完成喽。

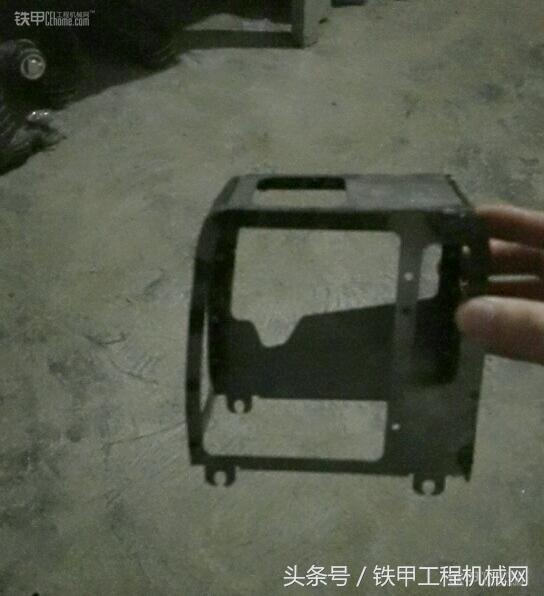

这是拼焊好的驾驶室，是不是有七八分像了？

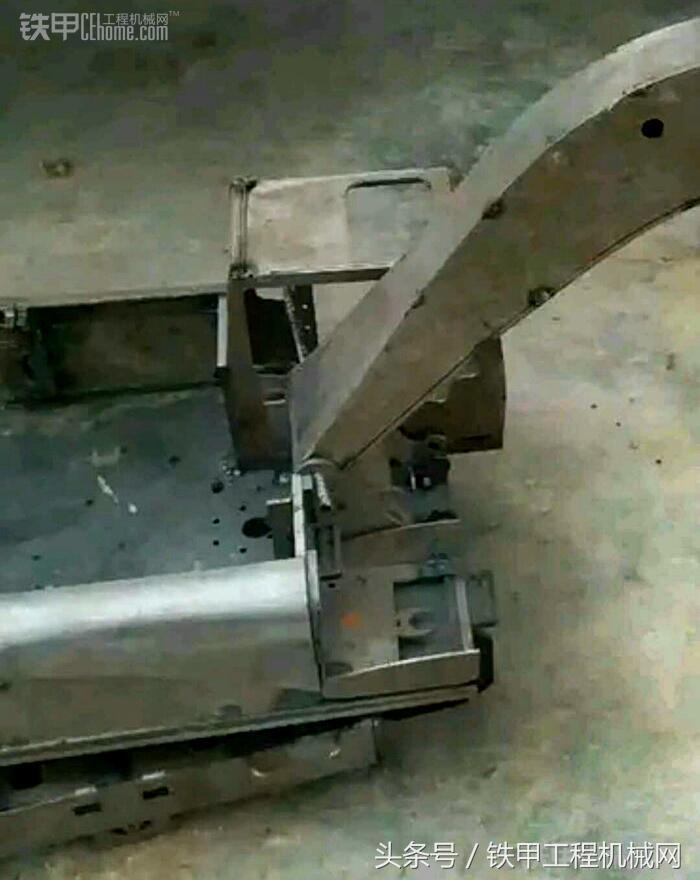

现将外壳的各部件拼在一起，检查没毛病后开始焊接。

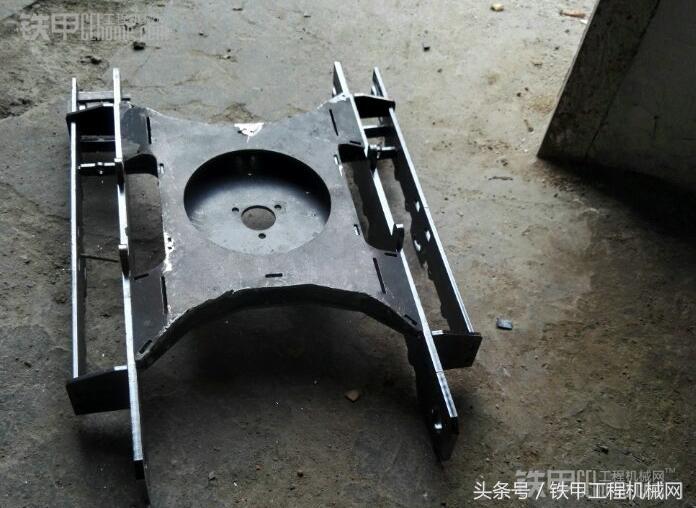

上装搞完了，接下来该弄X型架了。

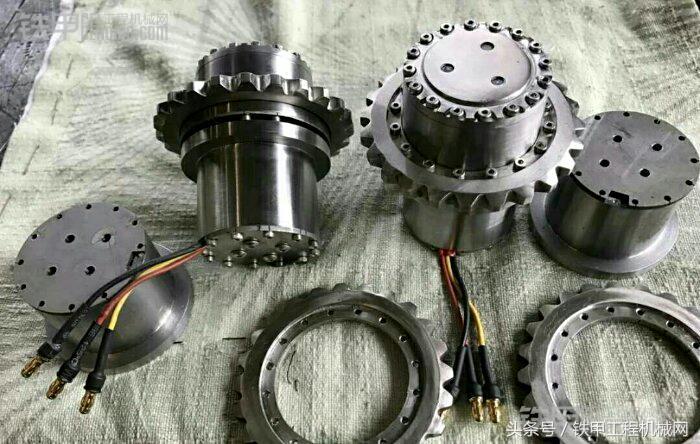

这是网上买的玩具无刷行走马达，单个有50公斤的力，带动挖掘机很轻松。

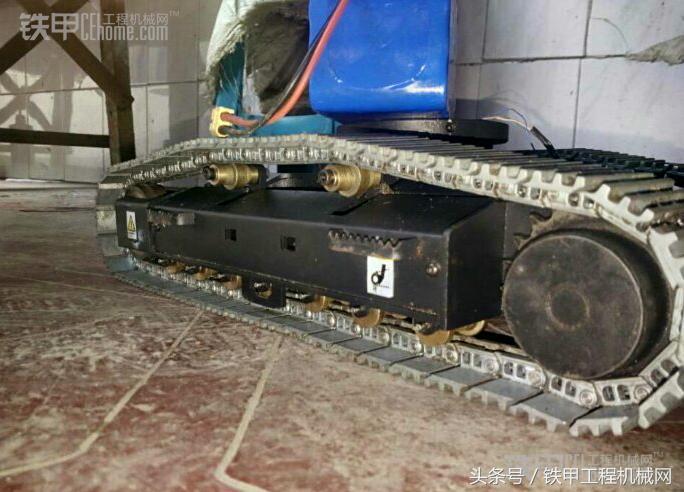

装好后就是这个样子，四轮一链很齐全，乍一看和真的挖掘机一模一样。

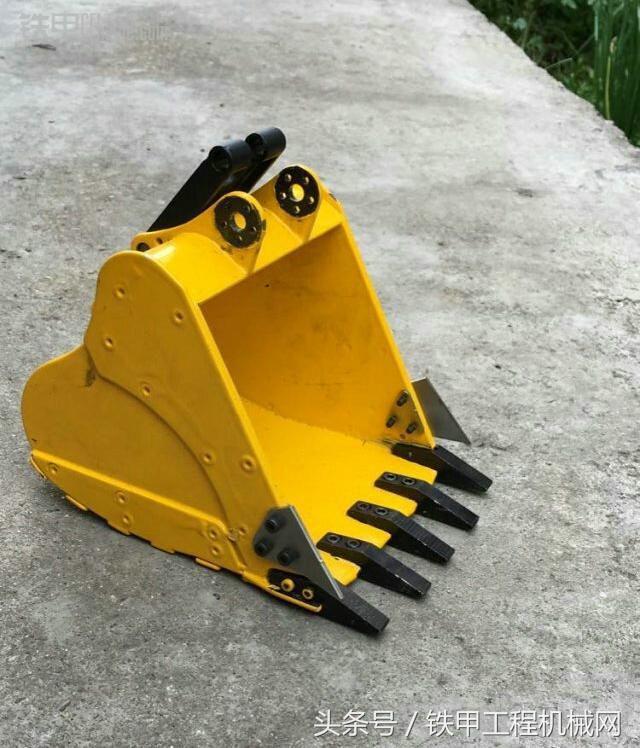

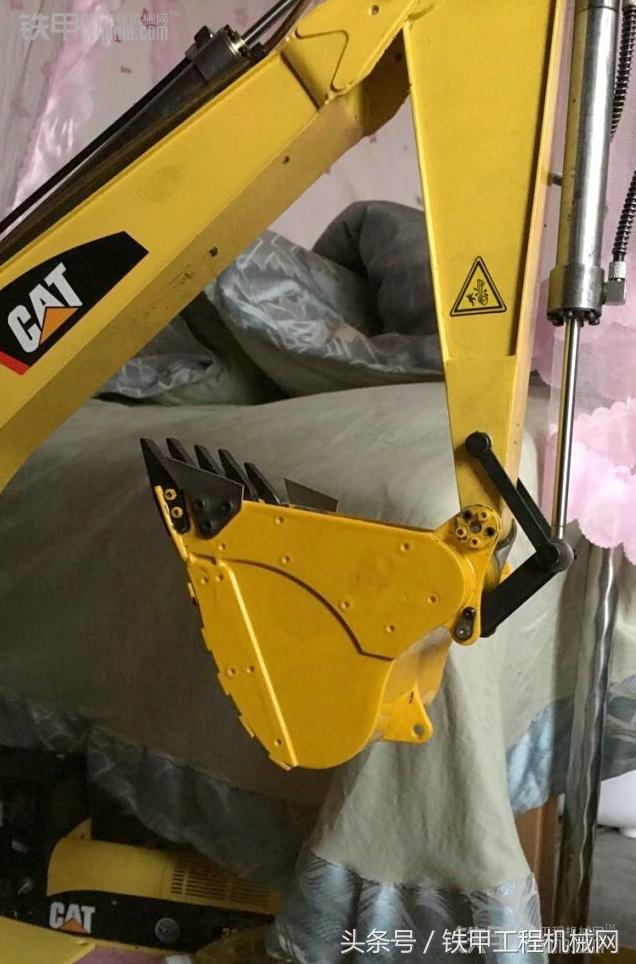

这是铲斗喷漆之后的效果，打磨喷漆是个技术活，如果自己不好喷的话，可以花点钱请专业的人来喷。

光一套液压系统就花了3000多，液压泵用的是5056电机，泵头是意大利泵，压力能达到10MAP（极限压力），挖机上面够用了。

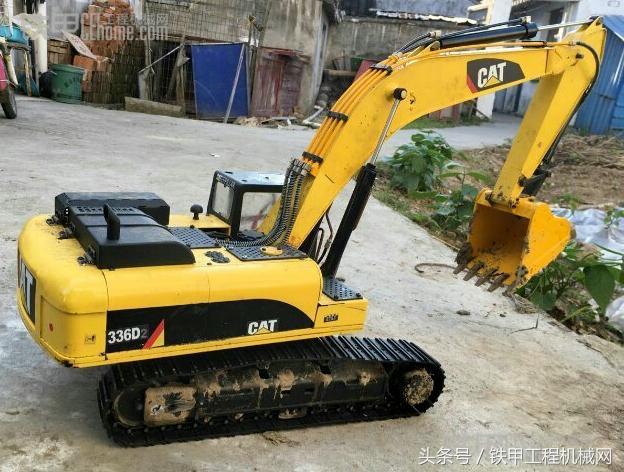

这个是全部做好的样子，外观和卡特彼勒336D实机一模一样。这个模型做下来前前后后大概花费了3个月的时间，投入了大约4000元左右的资金。看着自己一点一滴搭建起来的车模，心里充满了自豪感。

本文为铁甲工程机械网：铁甲建华 原创

牛人自制作沃尔沃挖掘机模型，可吊装20斤水。

卡特彼勒最大的推土机，自重100吨堪比5台挖掘机！

解密：为什么卡特彼勒造轮式推土机，要给“包工头”付钱？

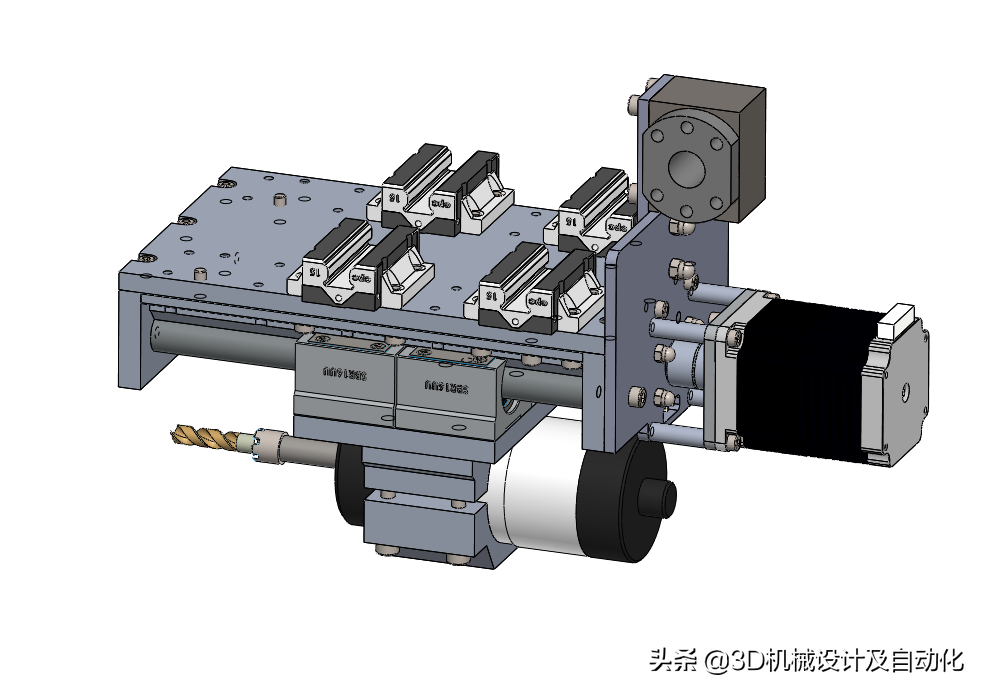

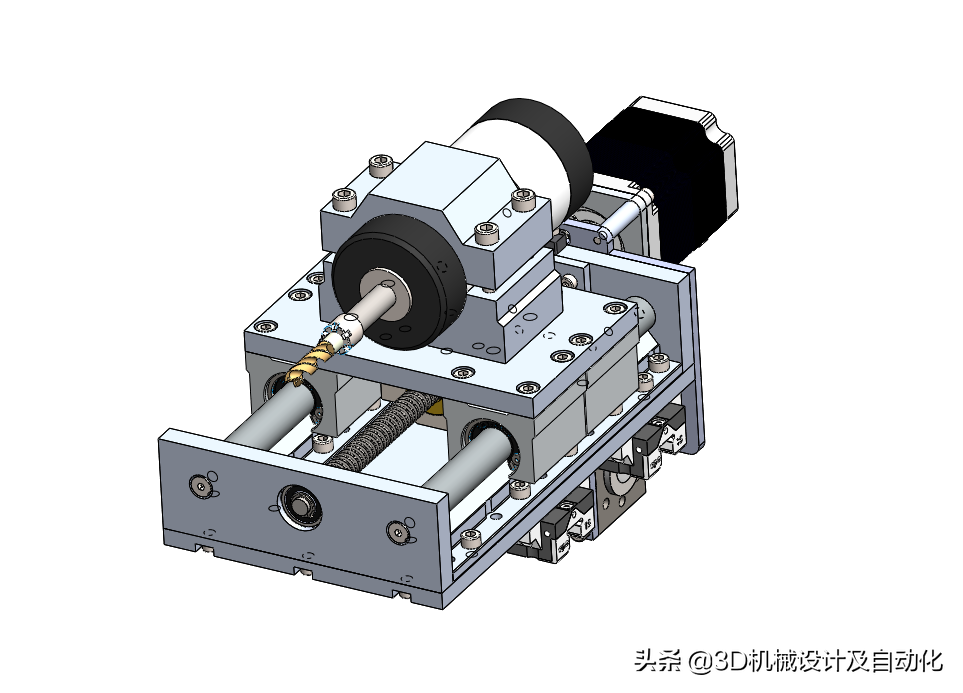

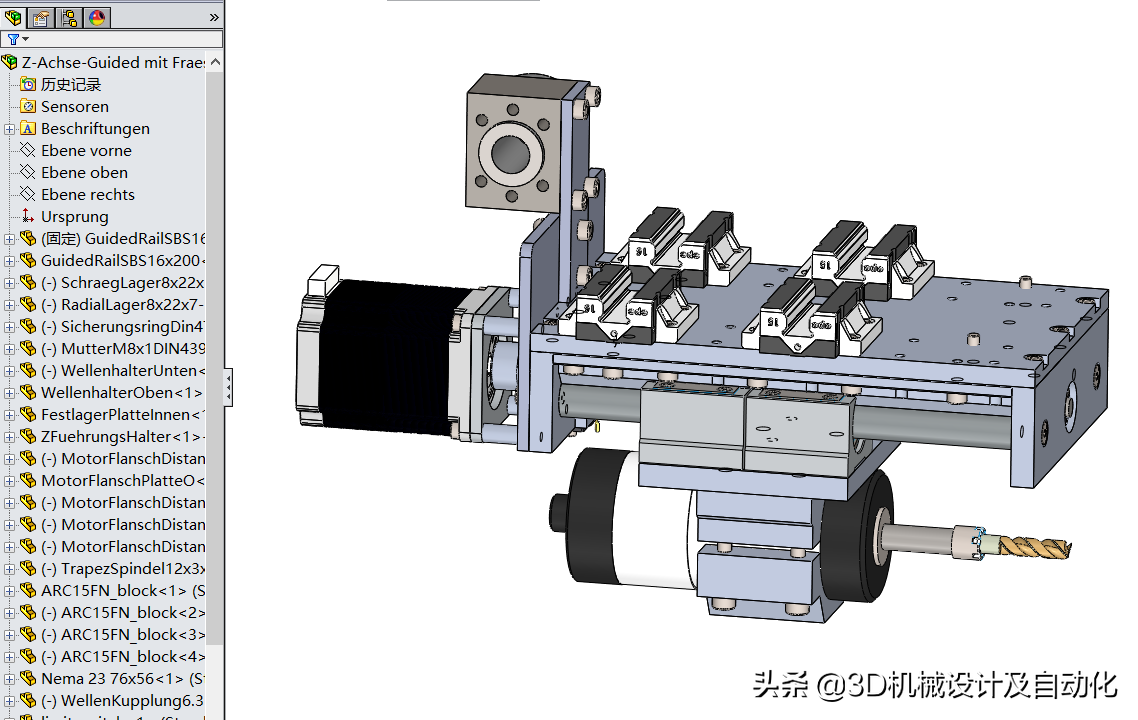

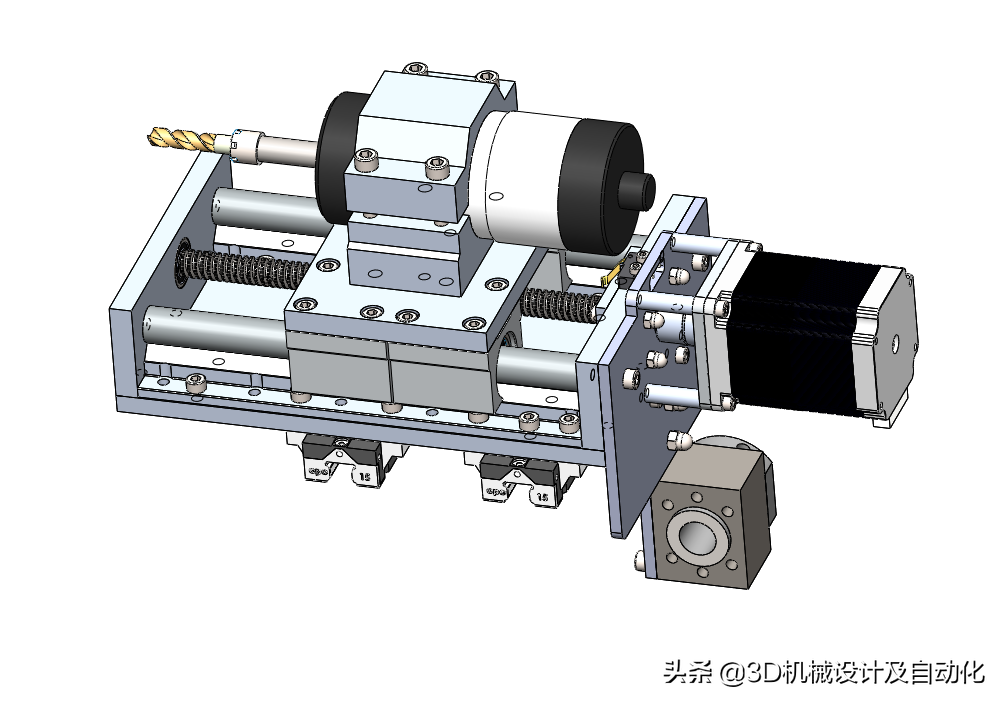

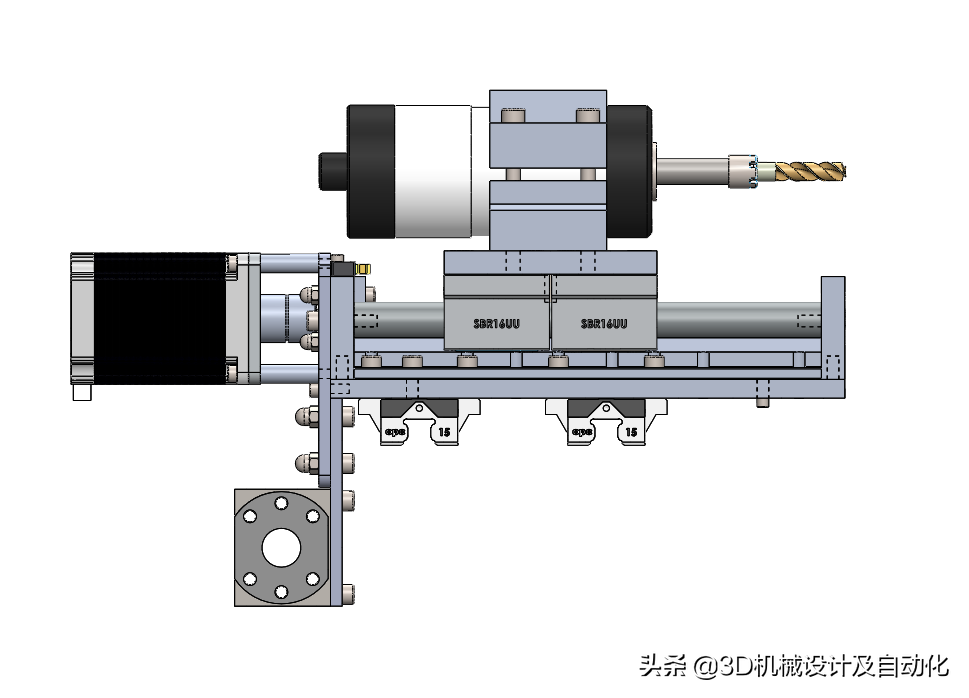

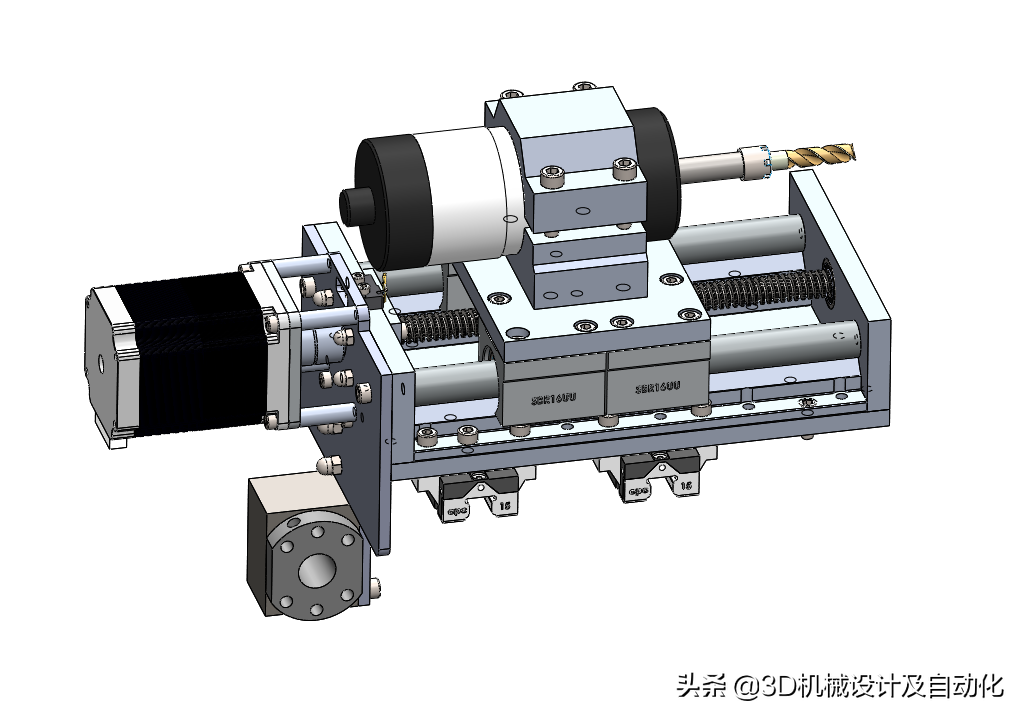

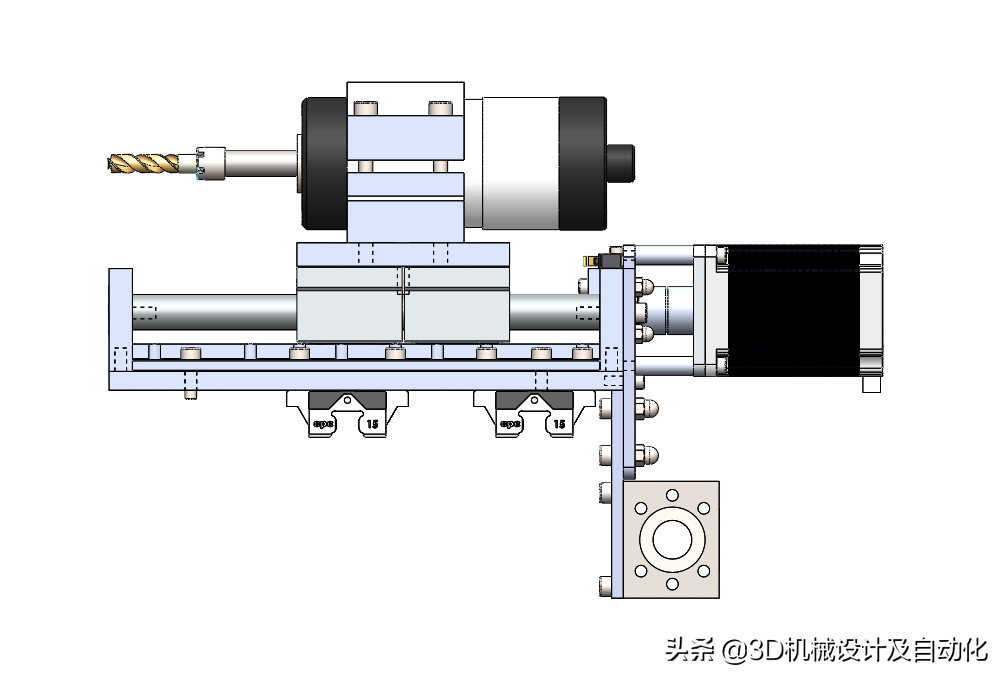

「工程机械」机床Z轴详细图纸3D模型图纸 Solidworks设计 附STEP
