一、分析与说明

此图可以按照以下大步骤 来绘制。

(a) 绘制基准线 。

(b) 绘制已知线段 。

(c) 绘制中间线段 。

(d) 绘制连接线段 。

(e) 标注尺寸 。

(f) 加深图线 。

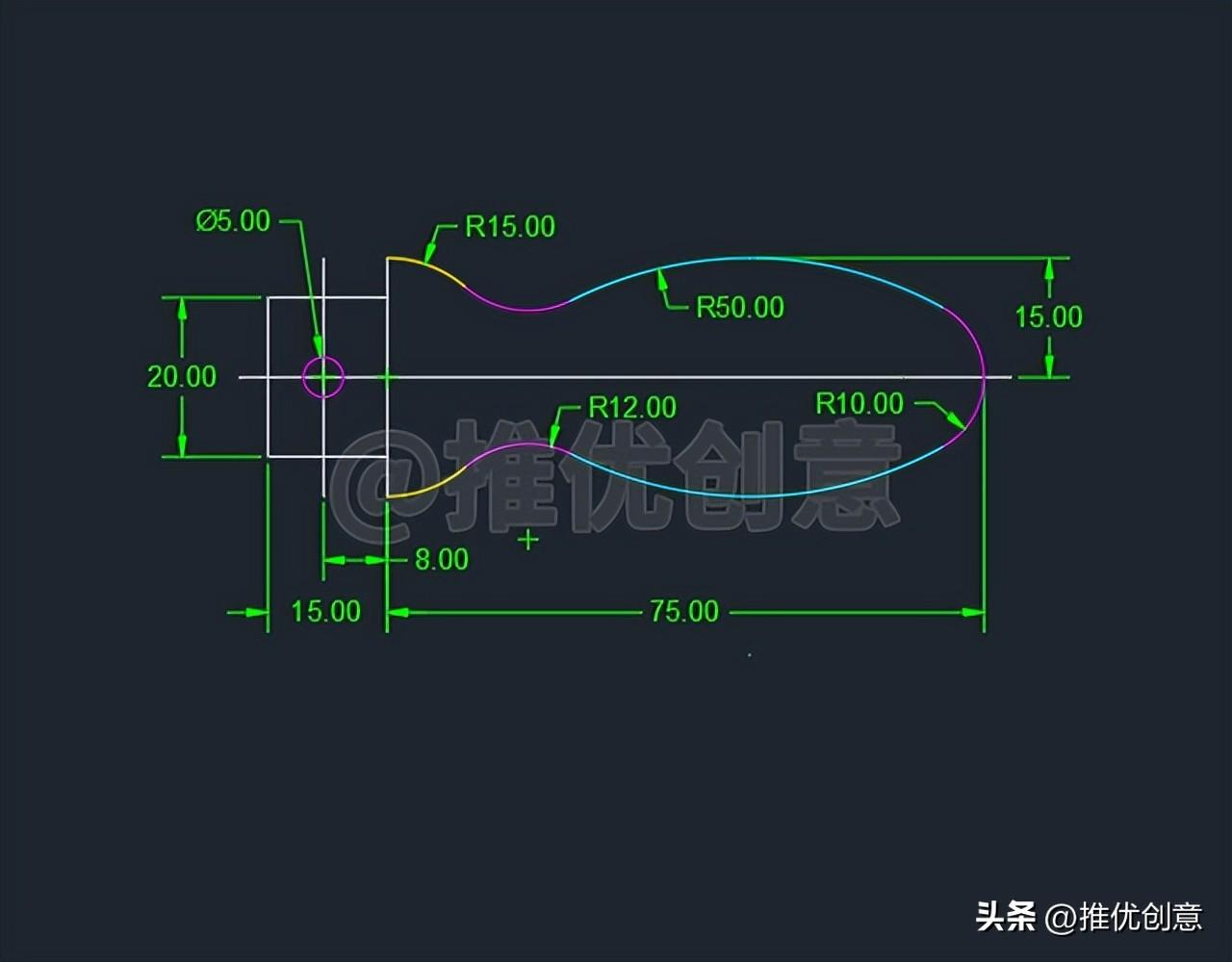

20210307_01

二、详细绘制步骤

(a) 绘制基准线

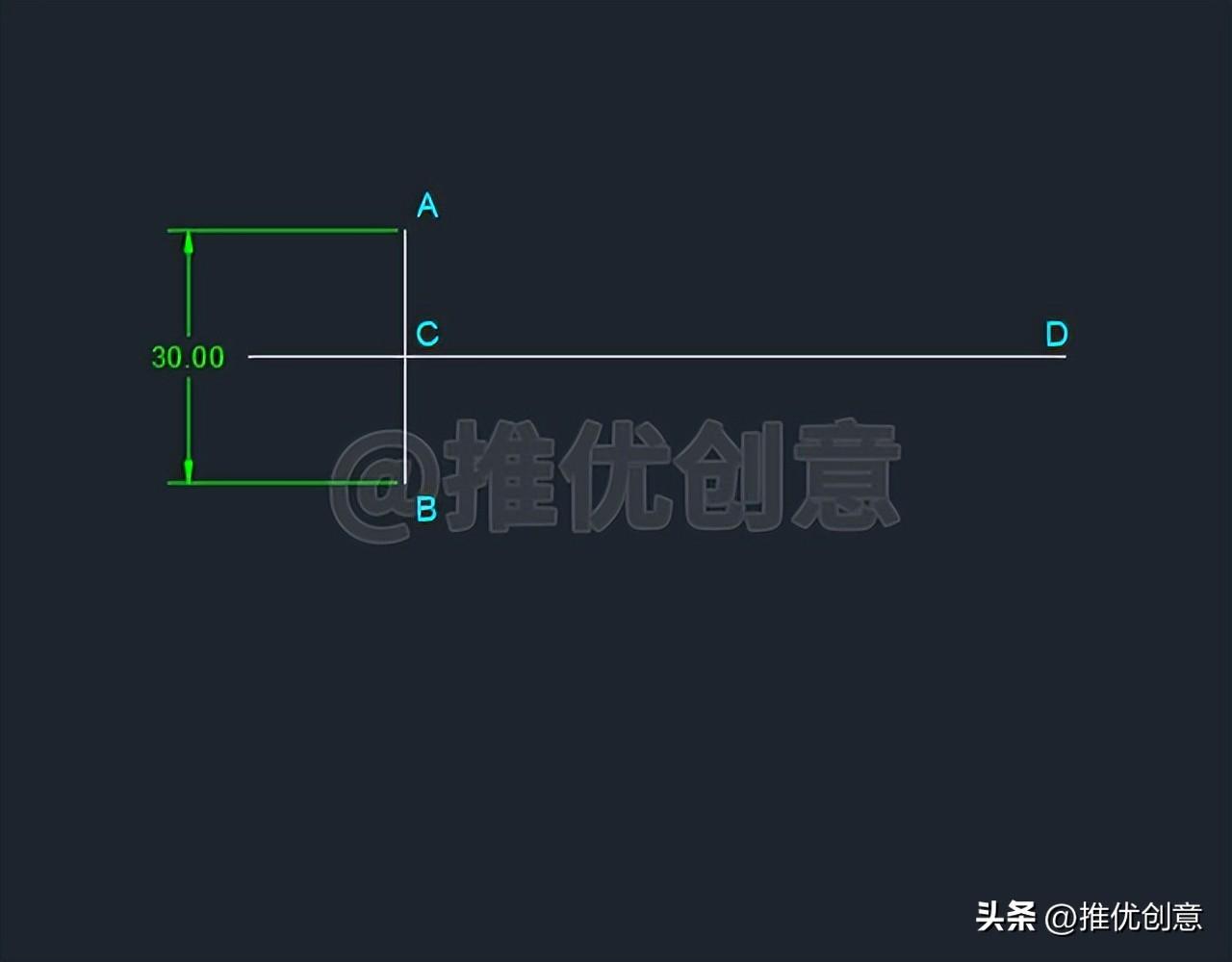

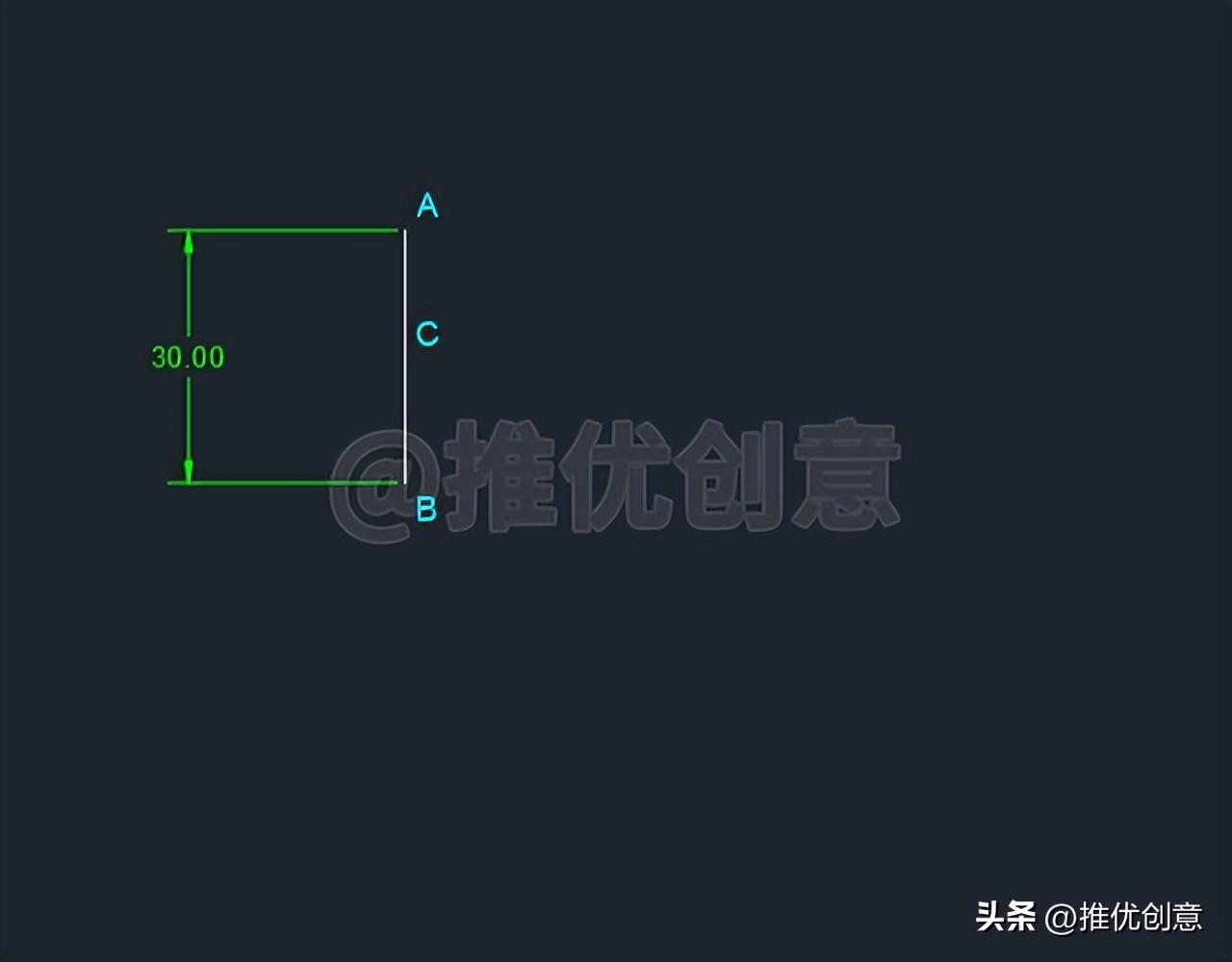

2.1、按键盘上的“F8 ”键，打开“正交 ”，命令行输入“L ”后回车，启用“直线 ”命令，绘制一条长度 为30 个单位的白色竖直线段AB ，设白色竖直线段AB的中点 为点C 。

20210307_01

2.2、直接回车 ，再次启用“直线 ”命令，过白色竖直线段AB的中点C 绘制一条白色水平中心线段CD 。

2.3、命令行输入“O ”后回车，启用“偏移 ”命令，进行以下偏移 操作。

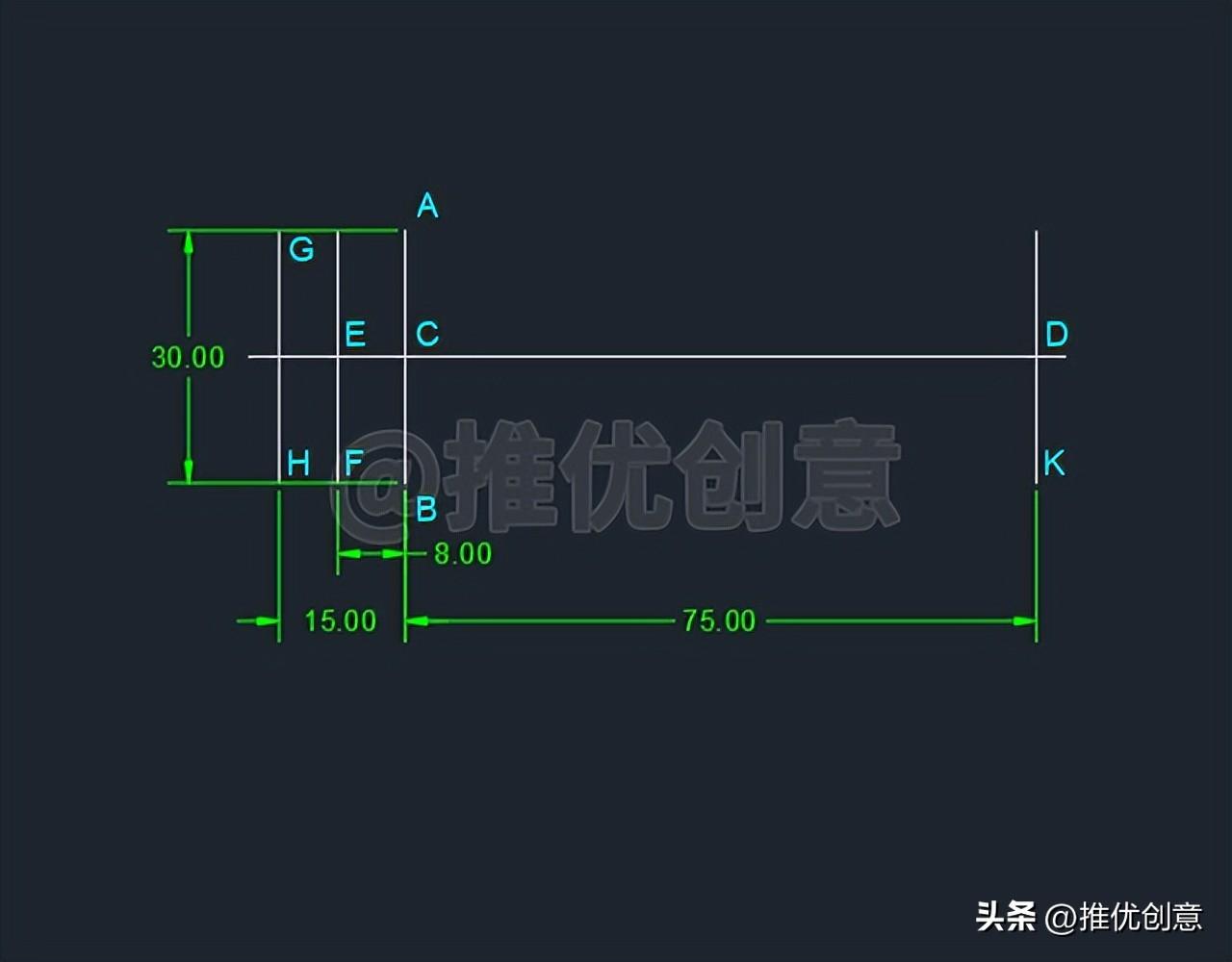

将白色竖直线段AB 向左 偏移8 个单位，得到的白色竖直线段EF 与白色水平中心线段CD 交于点E 。

将白色竖直线段AB 向左 偏移15 个单位，得到白色竖直线段GH 。

将白色竖直线段AB 向右 偏移75 个单位，得到的白色竖直线段DK 与白色水平中心线段CD 交于点D 。

(b) 绘制已知线段

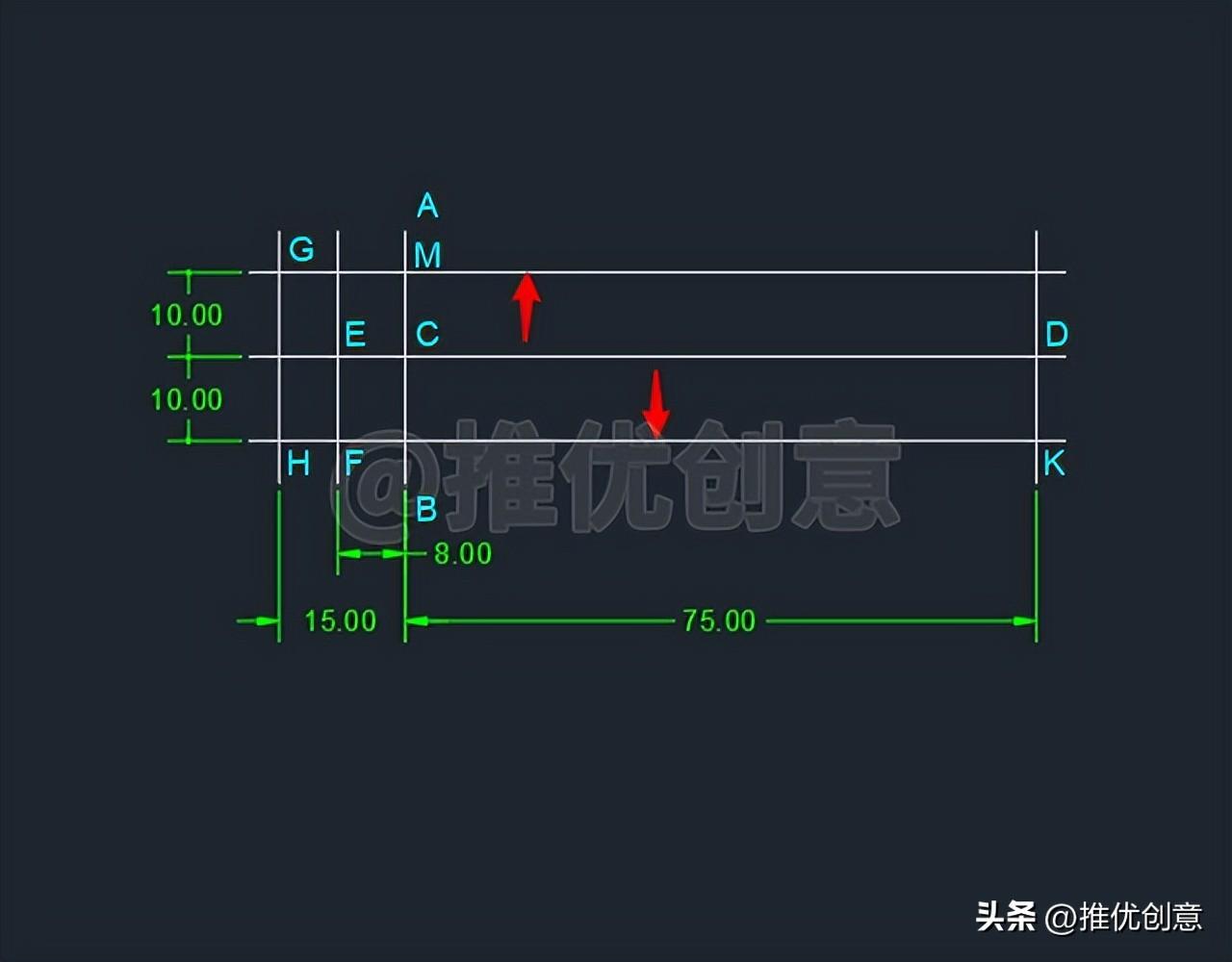

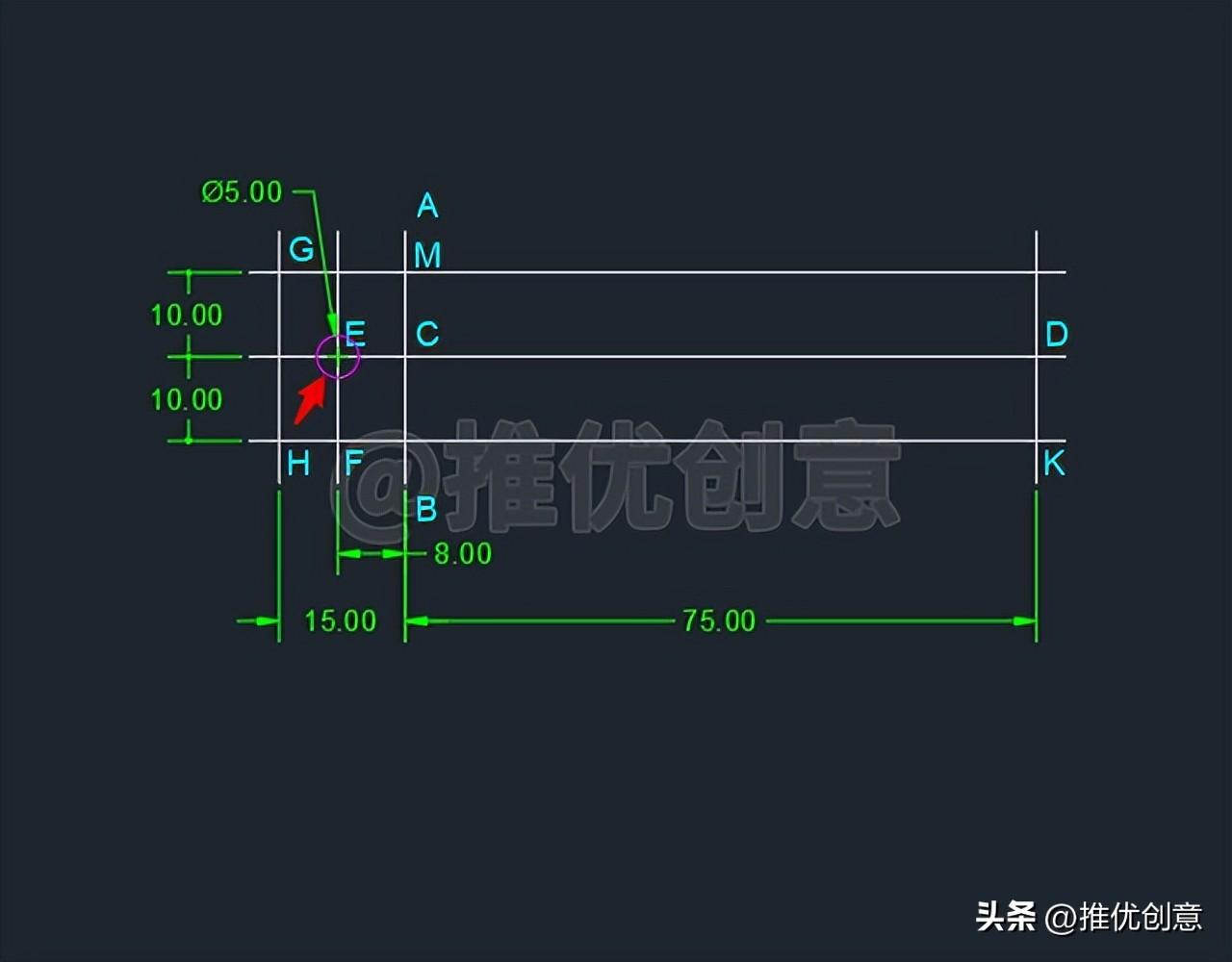

2.4、命令行输入“O ”后回车，启用“偏移 ”命令，将白色水平中心线段CD 向上 、下 分别偏移10 个单位，得到白色水平线段GM 、白色水平线段HK 。

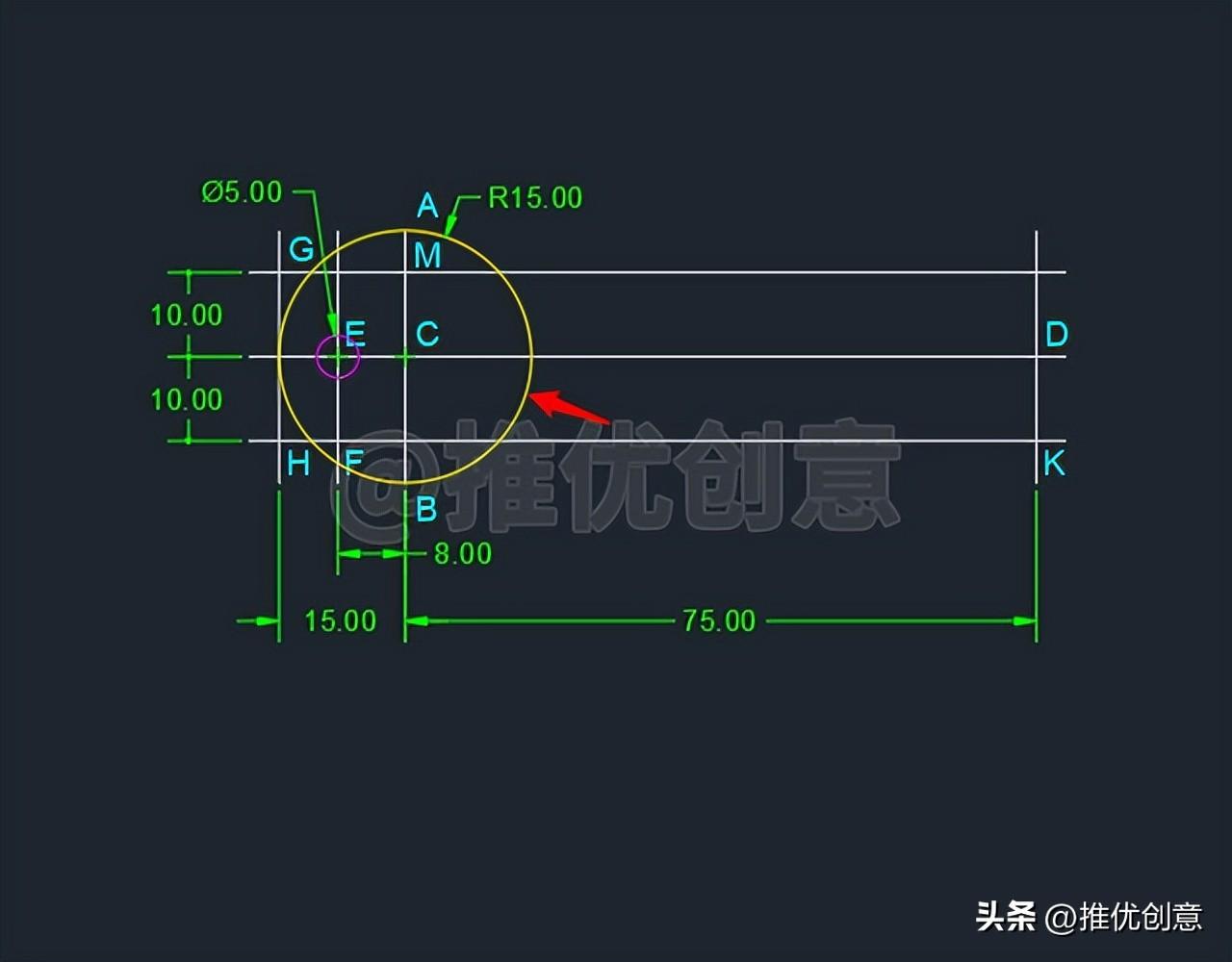

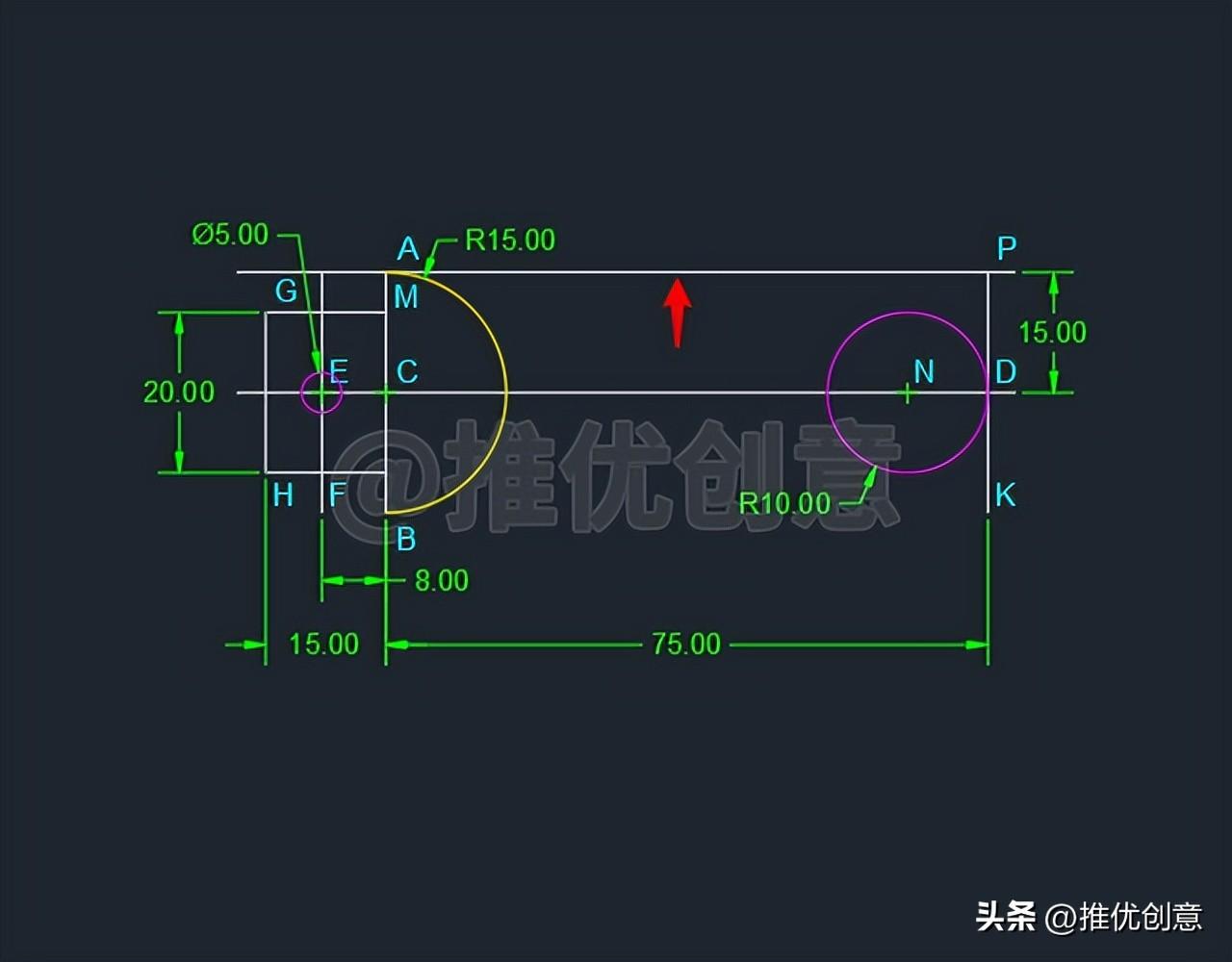

2.5、命令行输入“C ”后回车，启用“圆 ”命令，捕捉交点E 为圆心 ，绘制一个直径 为5 个单位的红色圆E 。

2.6、直接回车 ，再次启用“圆 ”命令，捕捉交点C 为圆心 ，绘制一个半径 为15 个单位的黄色圆C 。

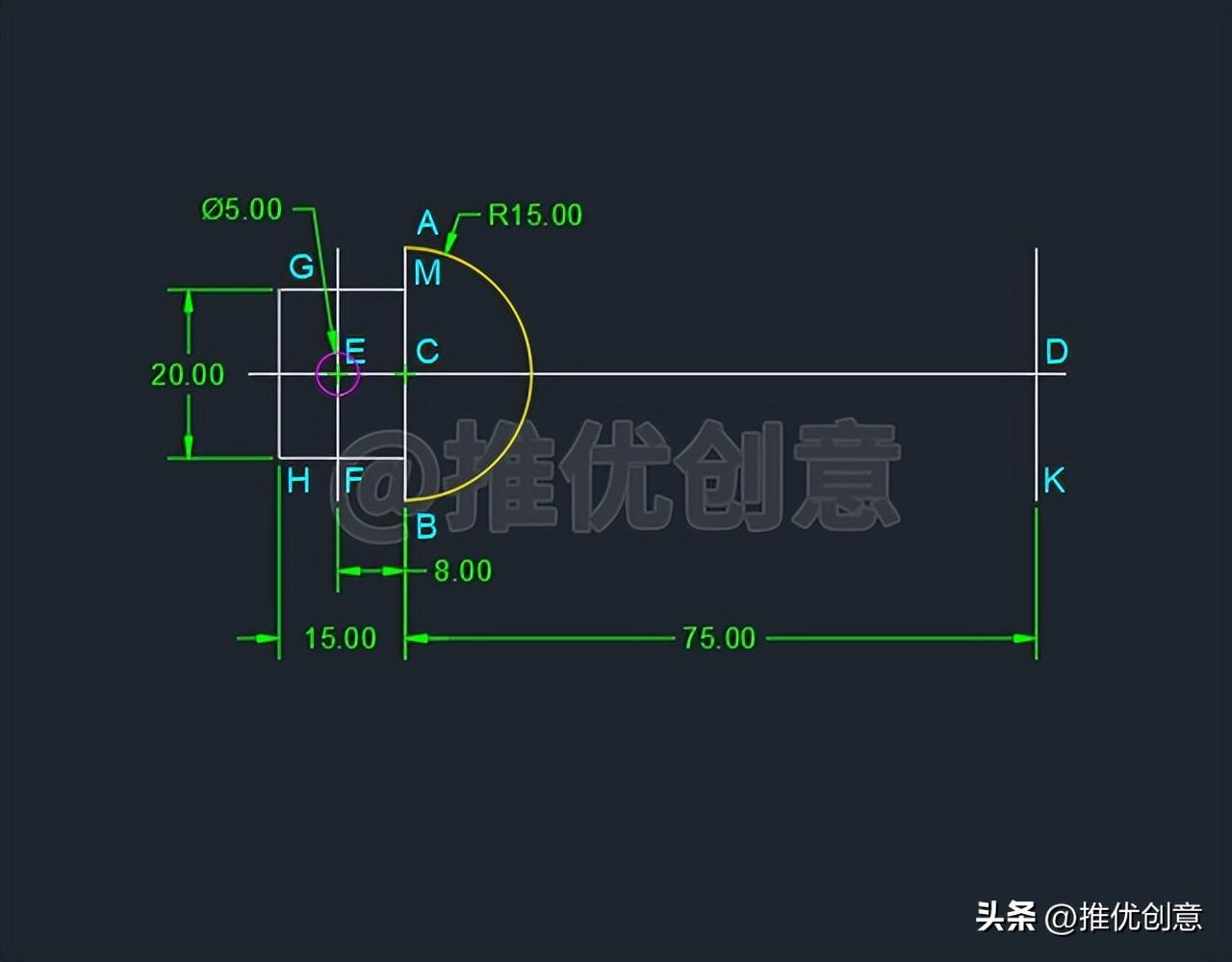

2.7、命令行输入“TR ”后回车，启用“修剪 ”命令，根据绘图需要进行修剪 ，完成后如下图。

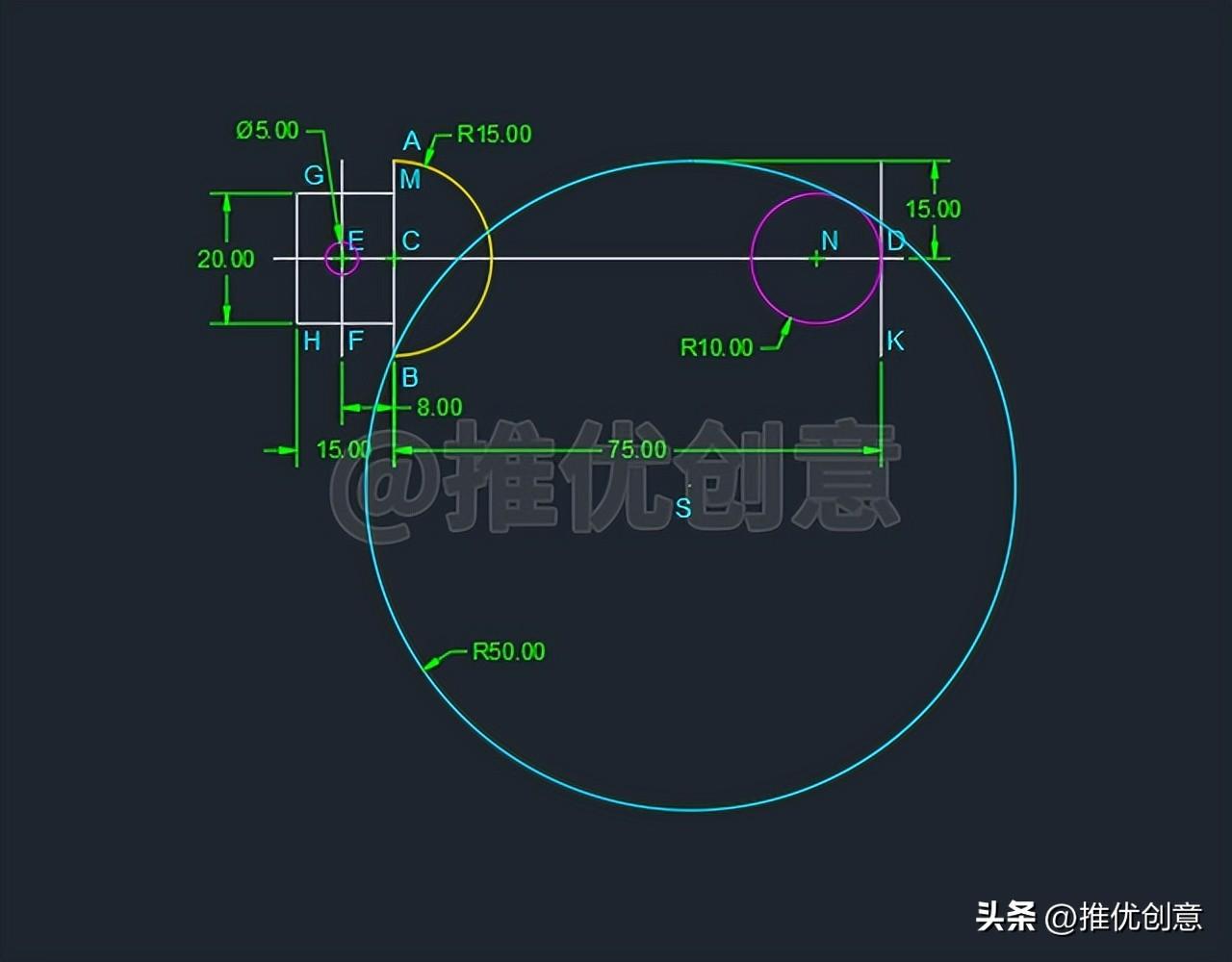

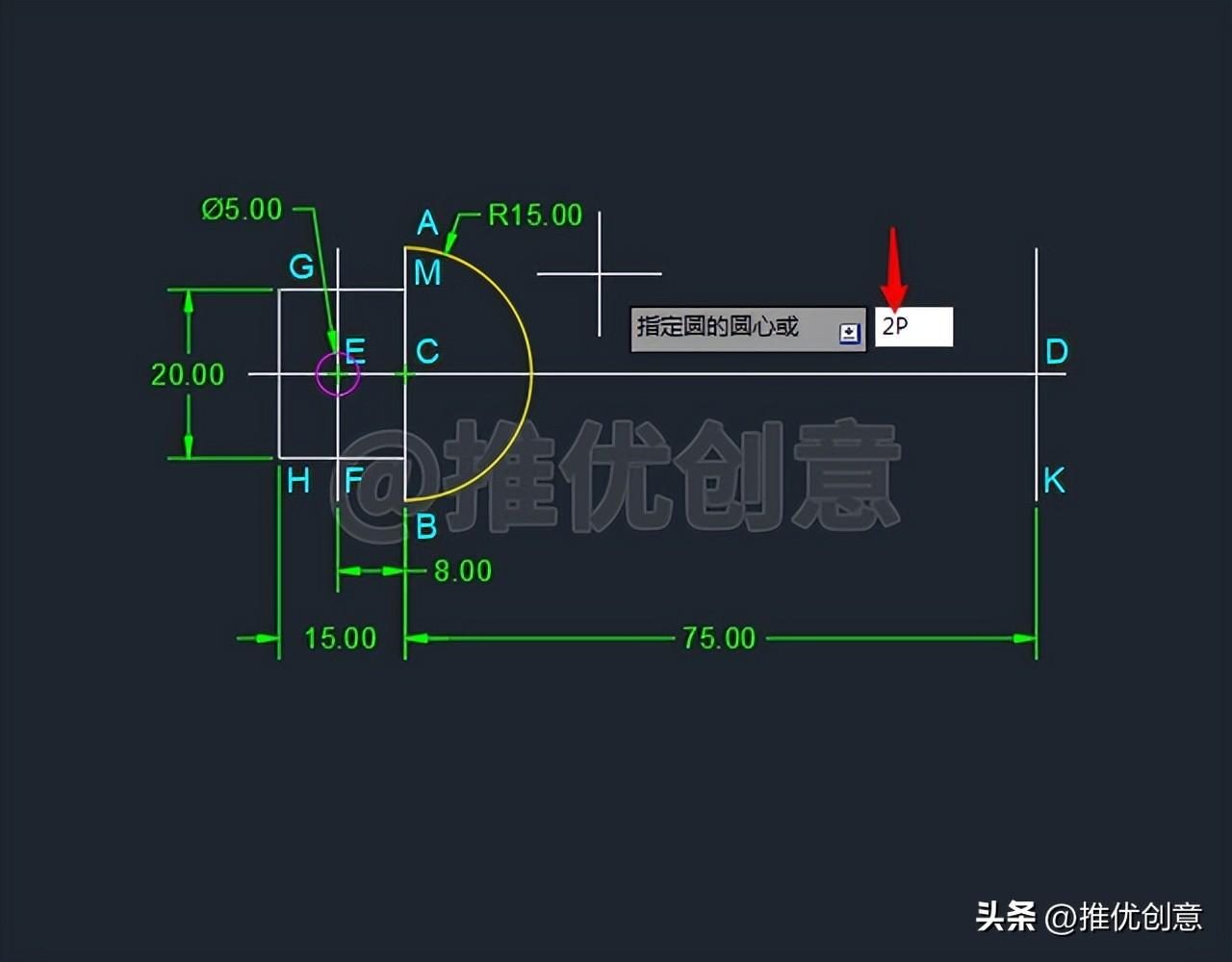

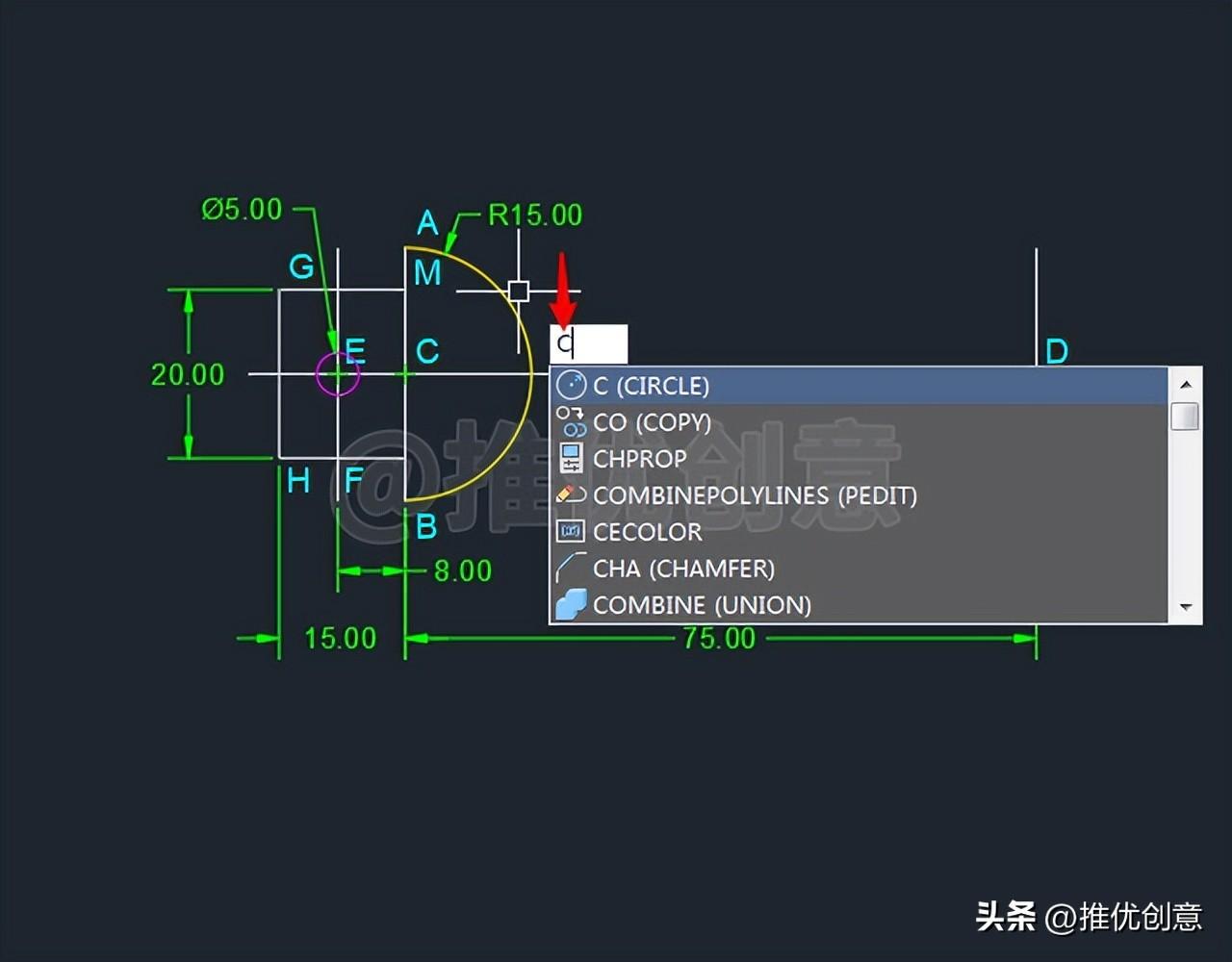

2.8、命令行输入“C ”后回车，启用“圆 ”命令。

2.9、接着输入“2P ”后回车，选择两点 方式绘制圆 。

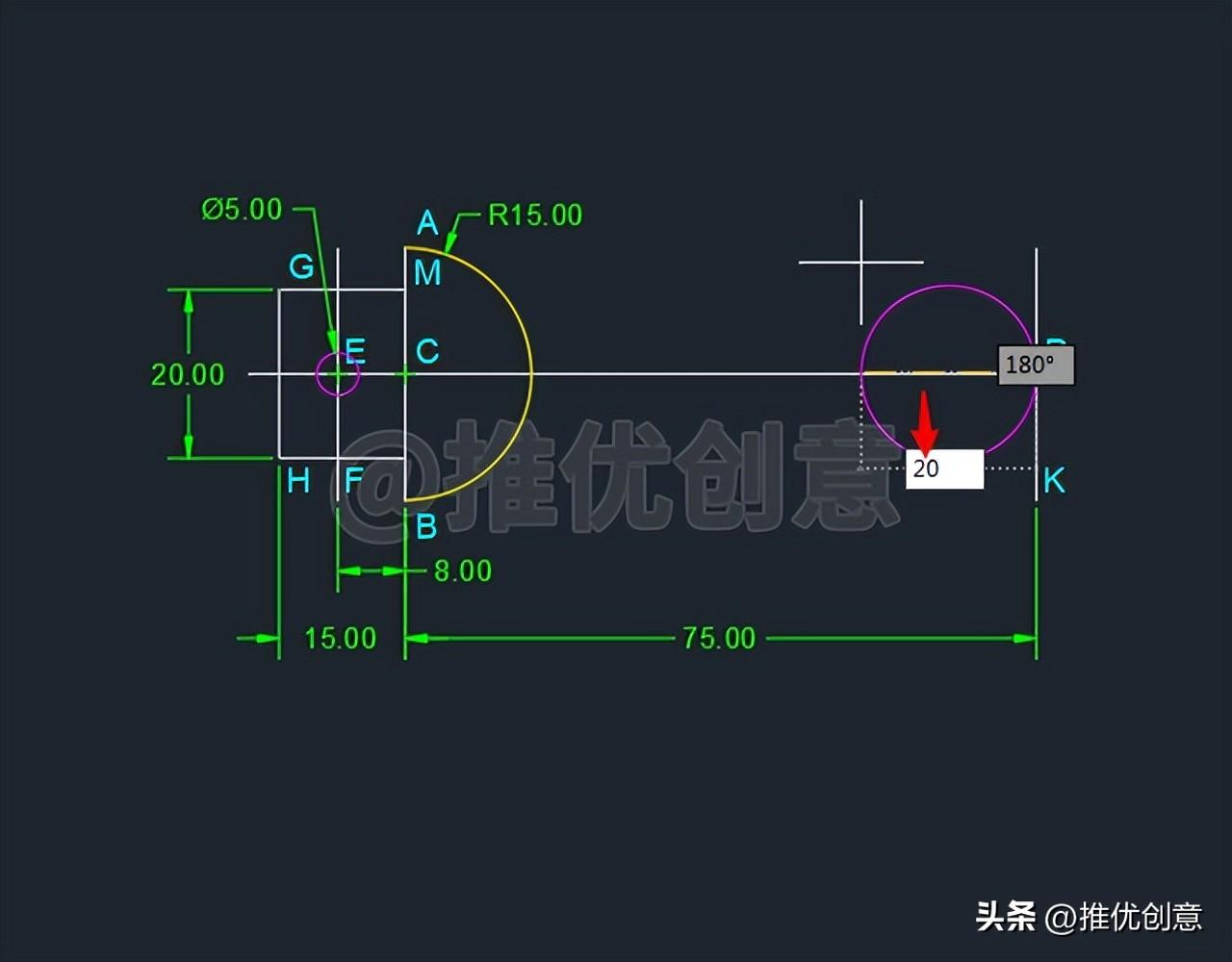

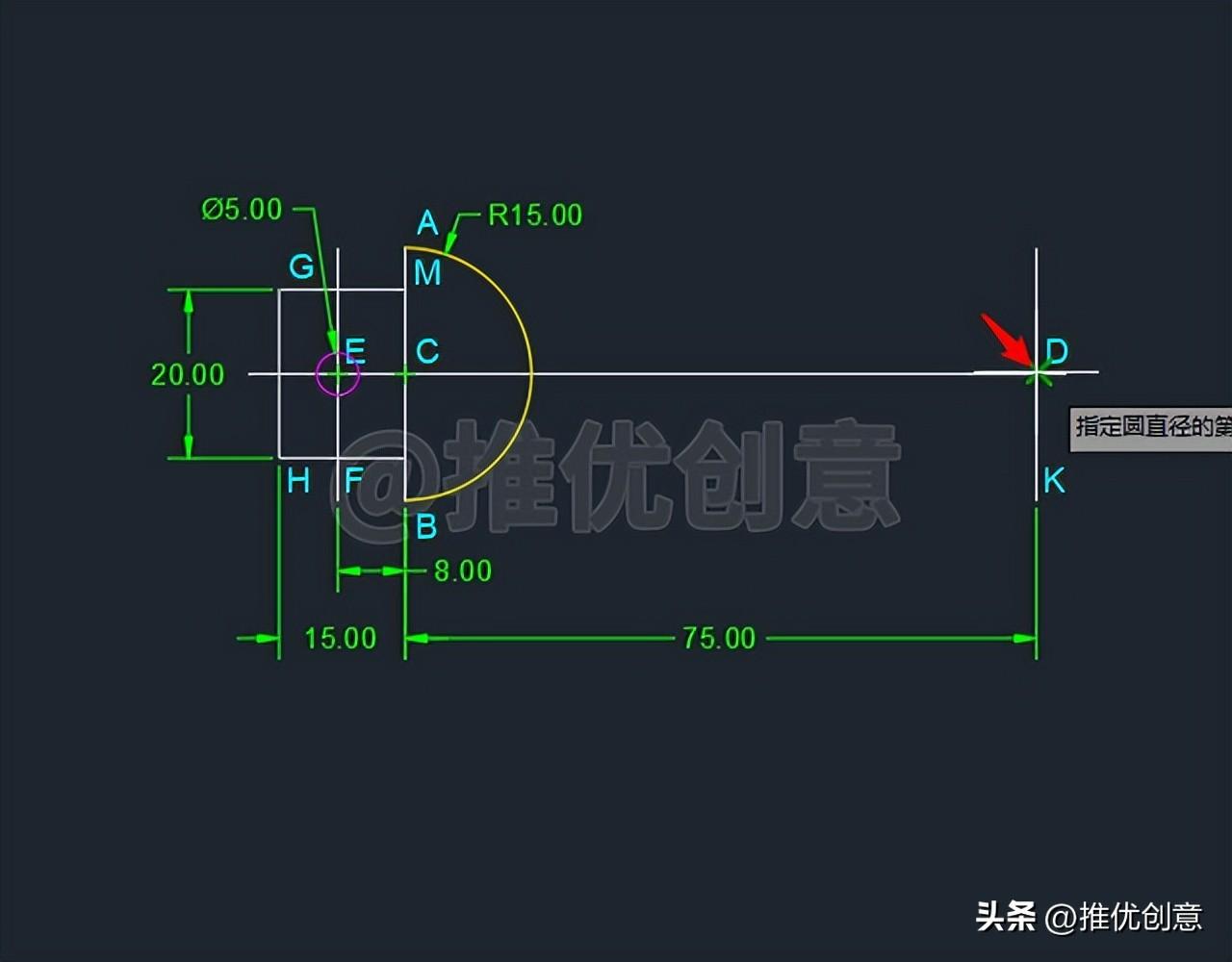

2.10、单击捕捉交点D 作为圆的直径的第一个端点 。

2.11、向左 移动光标 ，输入圆的直径值 “20 ”后回车。

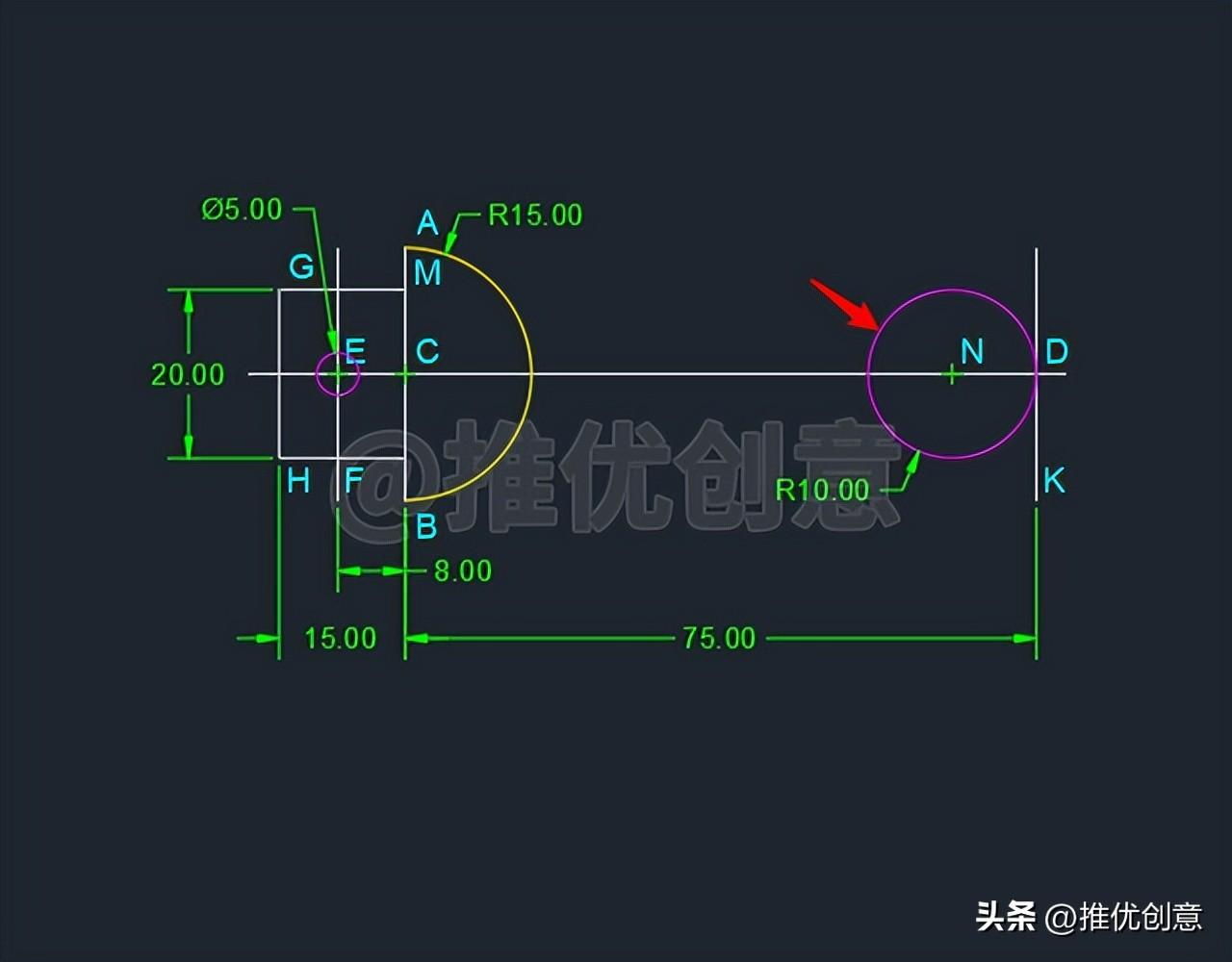

2.12、这样就绘制出了一个半径 为10 个单位的红色圆N ，圆心N 落在白色水平中心线段CD 上，与右边 的白色竖直线段DK 切于点D 。

(c) 绘制中间线段

2.13、下面开始绘制上面R50的圆 （对应原图上面R50的圆弧 ）。

命令行输入“O ”后回车，启用“偏移 ”命令，将白色水平中心线段CD 向上 偏移15 个单位，得到白色水平线段AP 。

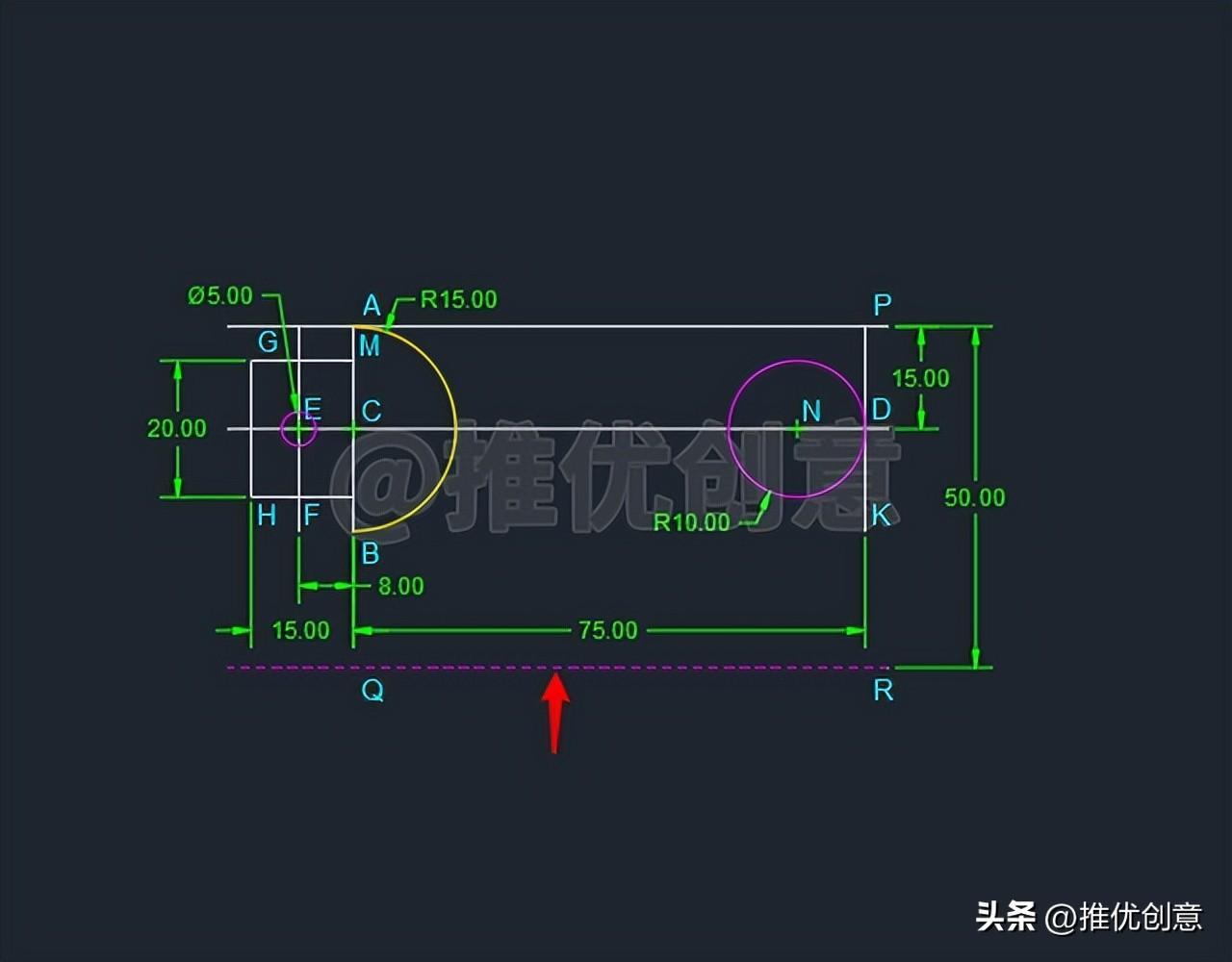

2.14、从原图 可以读出要绘制的R50的圆 与白色水平线段AP 相切，所以命令行输入“O ”后回车，启用“偏移 ”命令，将白色水平线段AP 向下 偏移50 个单位，得到红色虚线线段QR ，则要绘制的R50的圆的圆心 就在这条红色虚线线段QR 上。

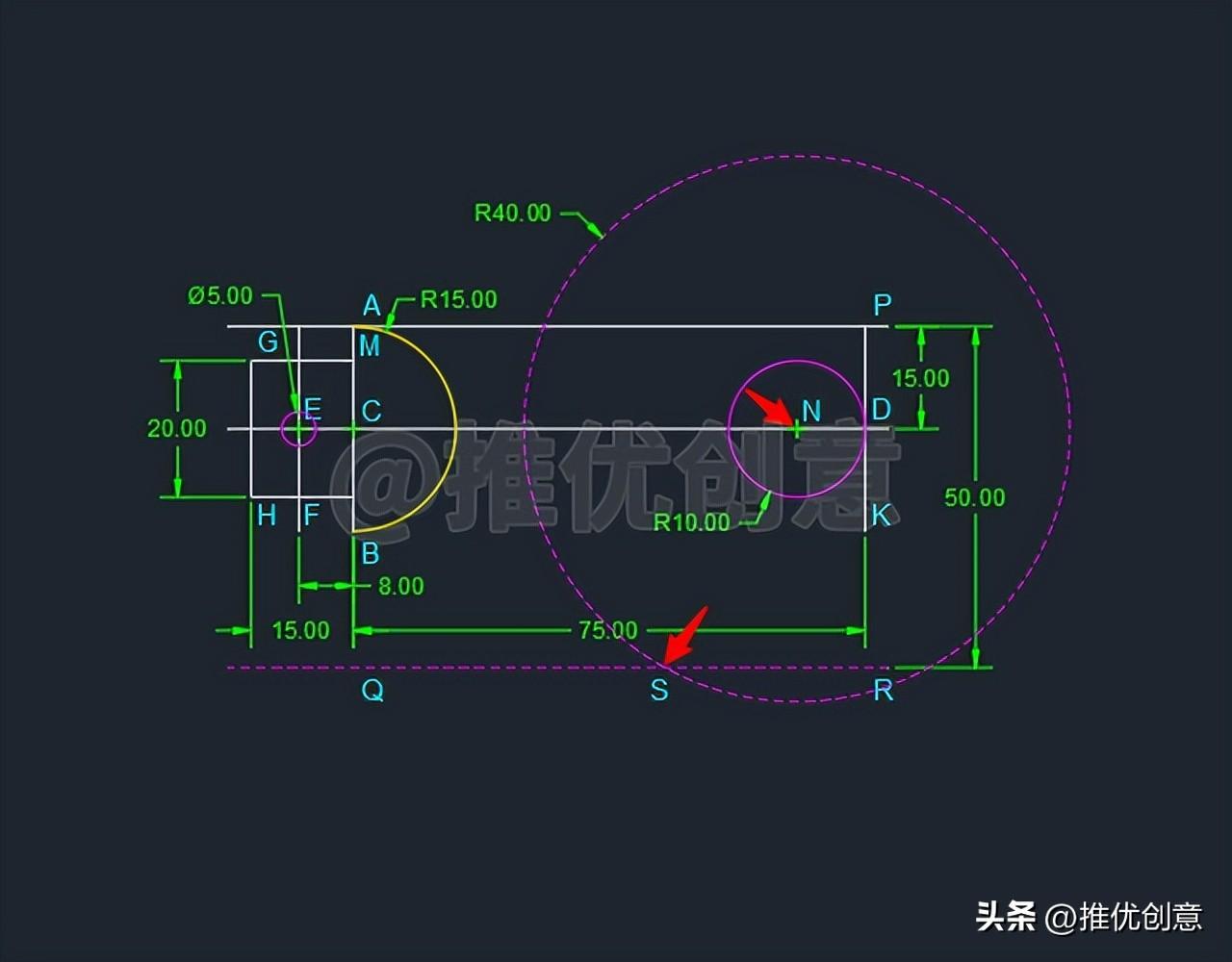

2.15、红色圆N 与要绘制的R50的圆 内切，因为“内切相减 ”，所以命令行输入“C ”后回车，启用“圆 ”命令，捕捉圆心N 为圆心 ，绘制一个半径 为“50-10=40 ”个单位的红色虚线圆N ，则要绘制的R50的圆的圆心 在这个红色虚线圆N 上。设红色虚线线段QR 与红色虚线圆N 在左边 交于点S 。

2.16、要绘制的R50的圆的圆心 既在红色虚线线段QR 上，又在红色虚线圆N 上，那么它的圆心就 是红色虚线线段QR 与红色虚线圆N 的交点 ，所以命令行输入“C ”后回车，启用“圆 ”命令，捕捉交点S 为圆心 ，绘制一个半径 为50 个单位的青色圆S 。

由绘制过程可知，青色圆S的最高点 到白色水平中心线段CD 的竖直距离 为15 个单位，红色圆N 与青色圆S 内切，半径 为50 个单位，满足原图的要求 。

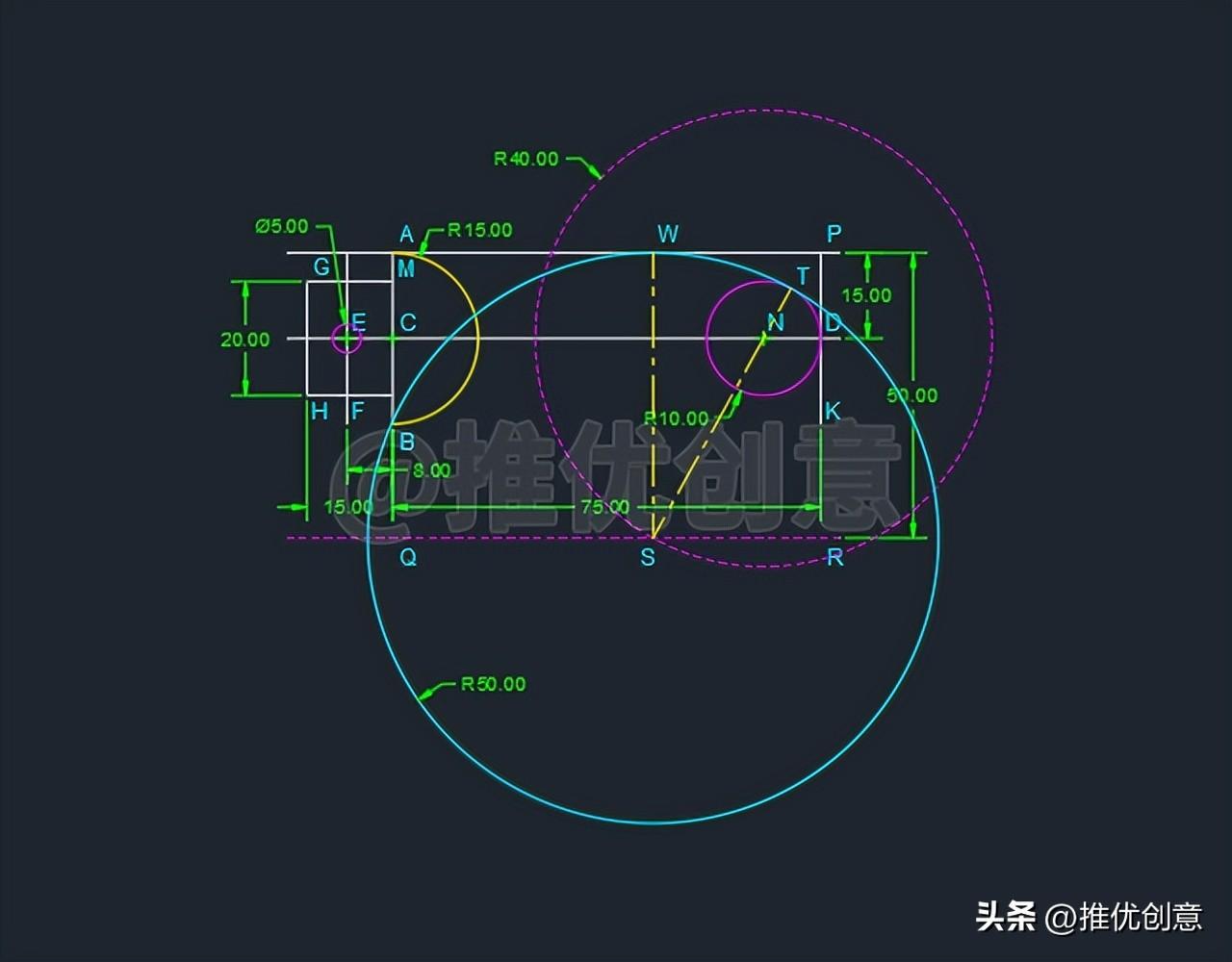

2.17、分析一下为什么要这样绘制 。

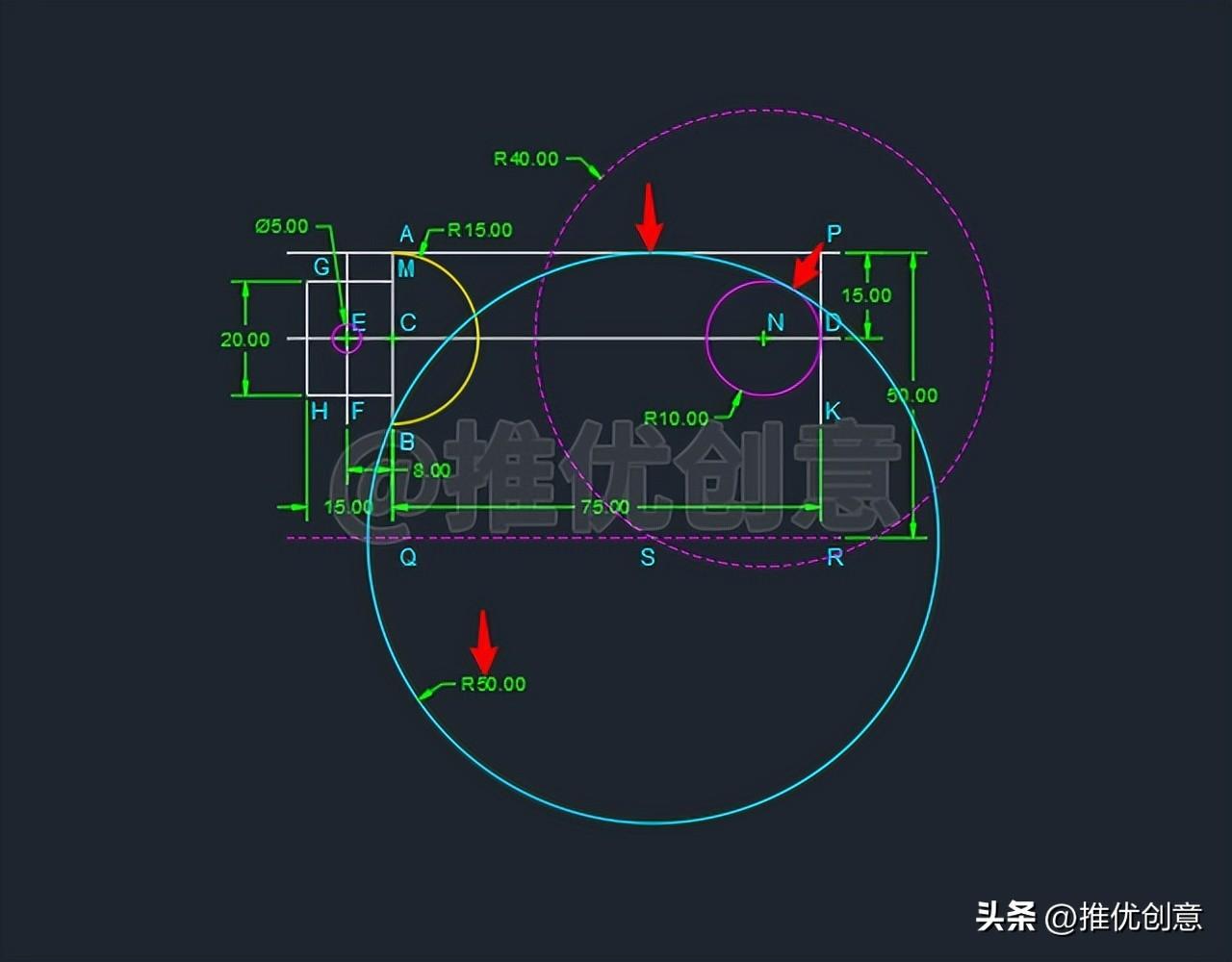

命令行输入“L ”后回车，启用“直线 ”命令，连接切点W 、圆心S ；连接圆心S 、圆心N 并延长 交青色圆S 于切点T 。

因为青色圆S 与白色水平线段AP 相切，两条平行线QR 与AP 的距离 为50 个单位，所以圆心S 在红色虚线线段QR 上。

因为红色圆N 与青色圆S 内切，所以这两个圆的圆心距SN = 青色圆S的半径ST - 红色圆N的半径NT = 50 - 10 = 40 ，所以圆心S 在以点N 为圆心 ，半径 为40 个单位的红色虚线圆N 上。

圆心S 既在红色虚线线段QR 上，又在红色虚线圆N 上，那么它的圆心 就是红色虚线线段QR 与红色虚线圆N 的交点 。

而绘制的时候，我们是倒着上面的顺序 来绘制的，只要理解了“外切相加 ，内切相减 ”就很容易绘制。如果不理解，看下面这个教程，有详细讲解 及实例演示 。

搞懂“外切相加，内切相减” ，让绘图易如反掌 CAD 制图 AutoCAD 实战教程 机械制图 工程制图

当然 ，如果你对 AutoCAD 熟悉 ，不需要这样绘制 ，直接用 “相切 、相切 、半径 ”方式来绘制这个青色圆S会更简捷 。

2.18、命令行输入“E ”后回车，启用“删除 ”命令，删除掉不再需要的对象 ，完成后如下图。

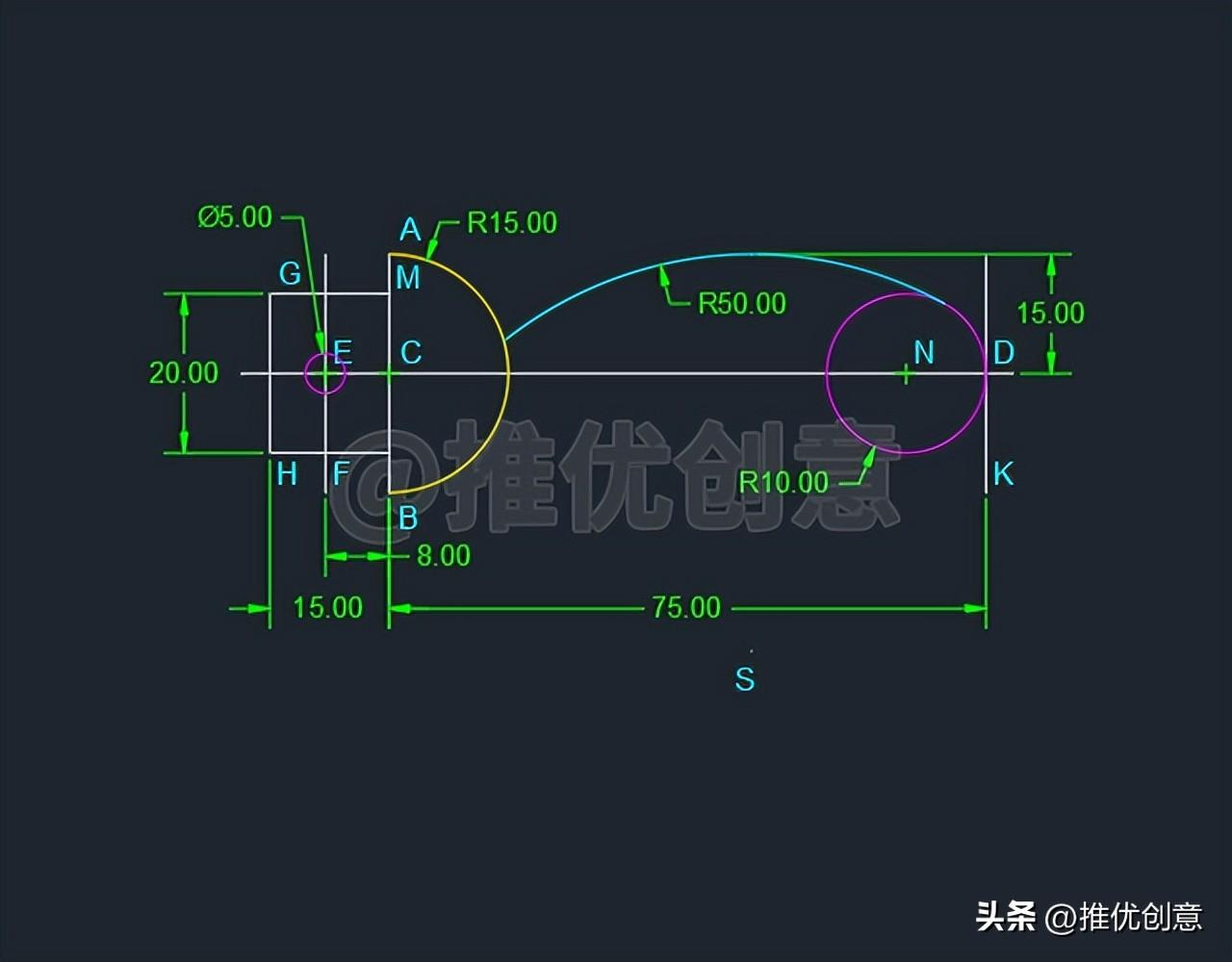

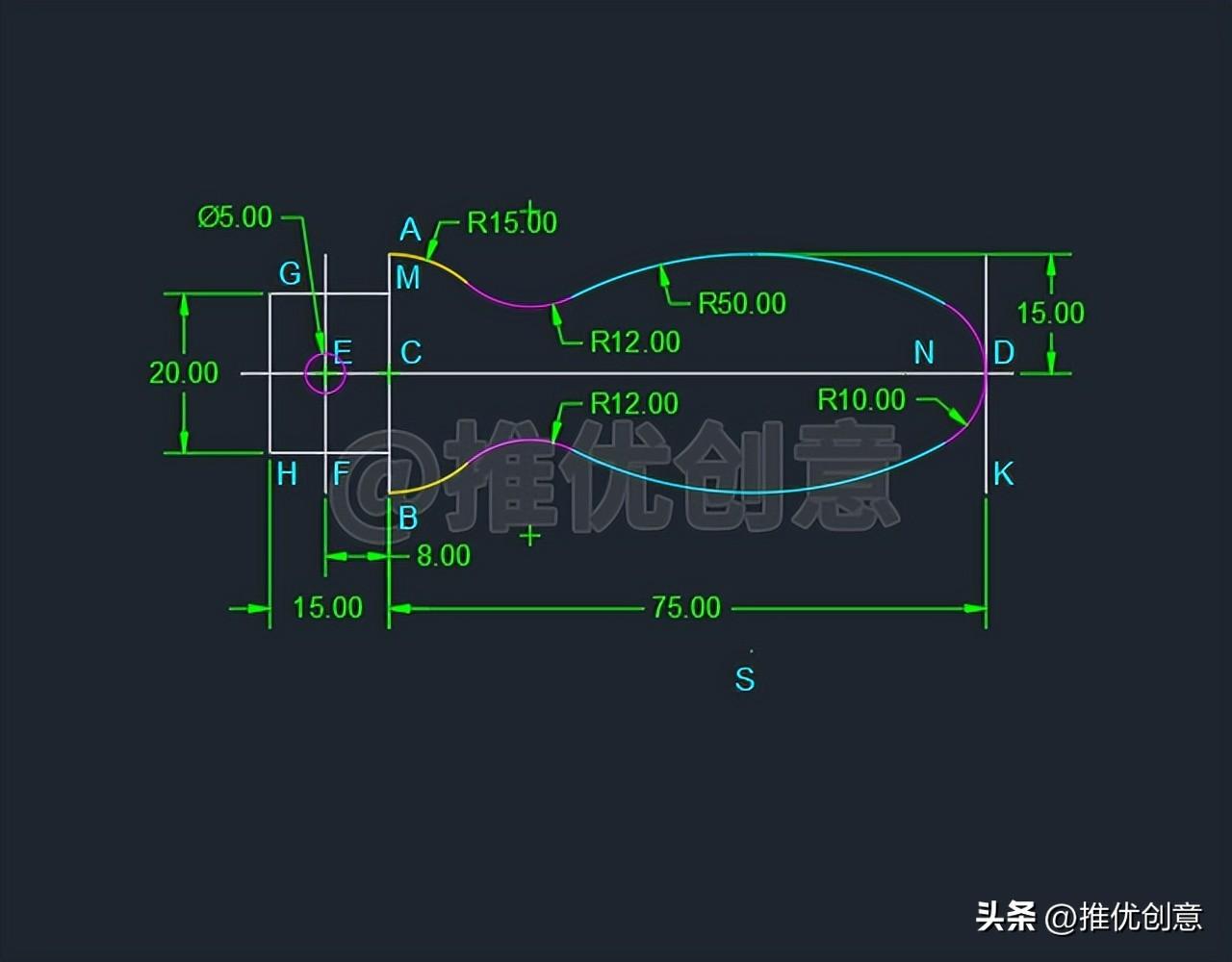

2.19、命令行输入“TR ”后回车，启用“修剪 ”命令，选择黄色圆弧C 、红色圆N 作为修剪边界 后回车 ，对青色圆S 进行修剪 ，完成后如下图。

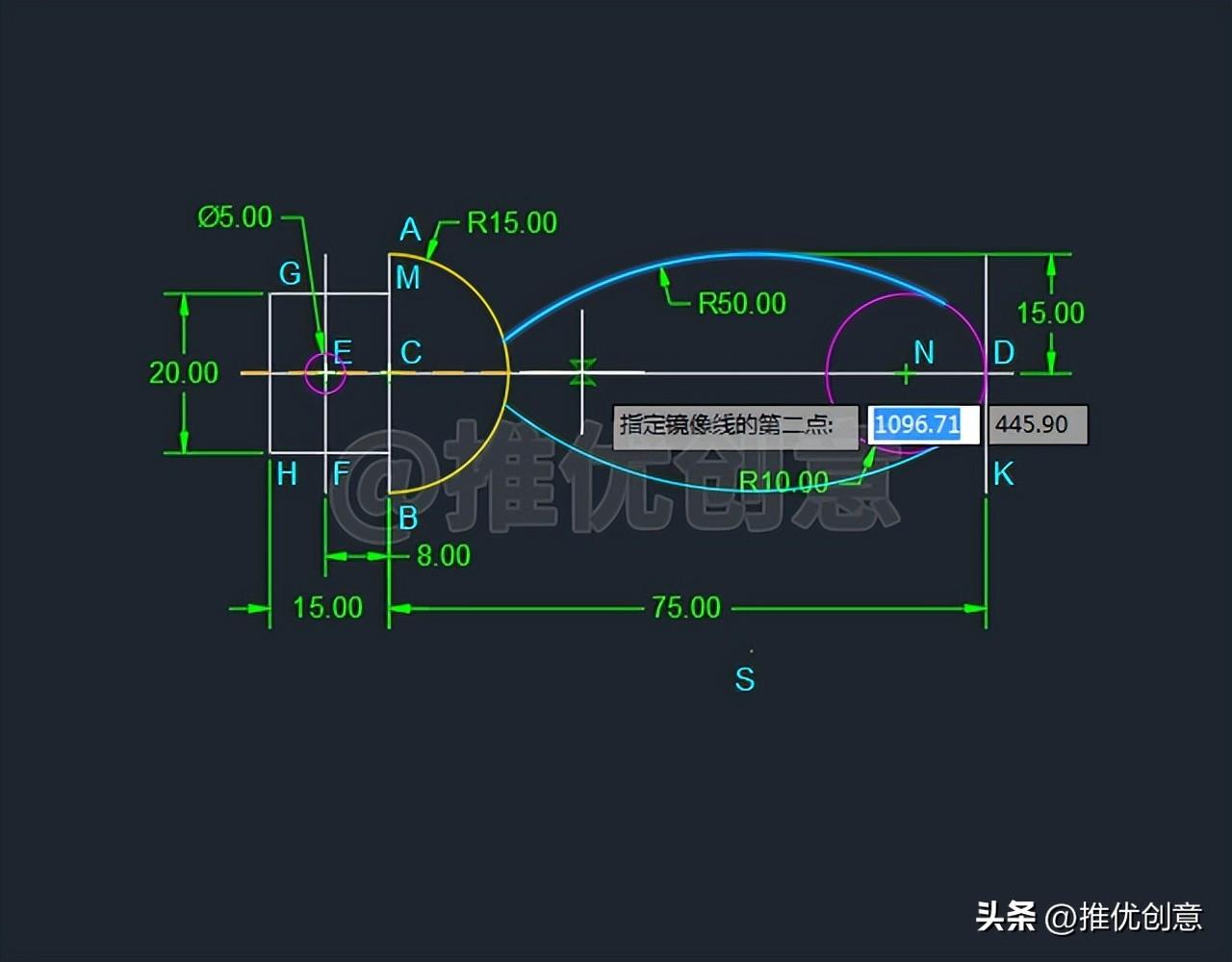

2.20、选中青色圆弧S ，命令行输入“MI ”后回车，启用“镜像 ”命令，指定白色水平中心线段CD 为镜像线 ，将它 镜像到下面 。

(d) 绘制连接线段

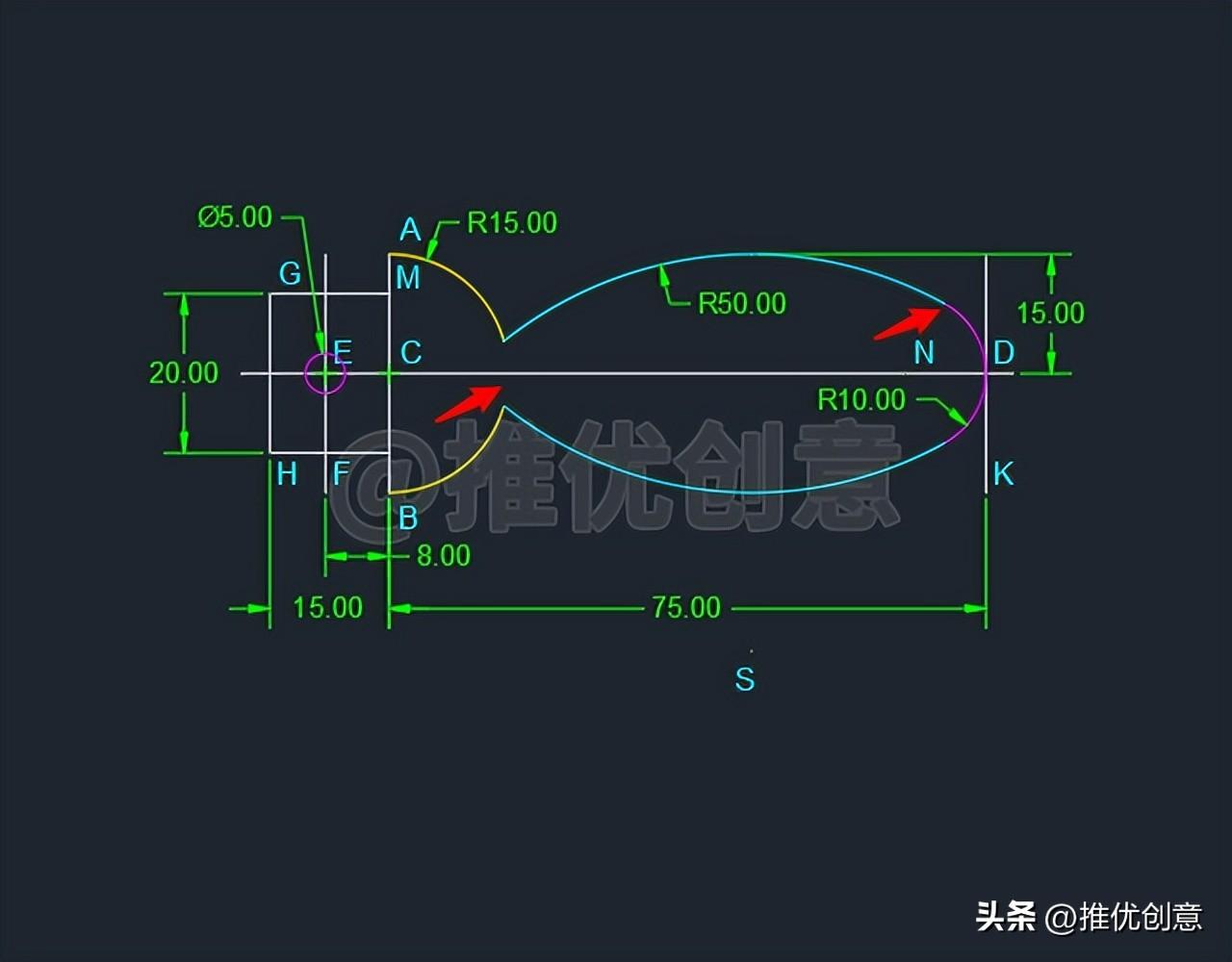

2.21、命令行输入“TR ”后回车，启用“修剪 ”命令，选择两条青色圆弧 作为修剪边界 后回车 ，对黄色圆弧C 、红色圆N 进行修剪 ，完成后如下图。

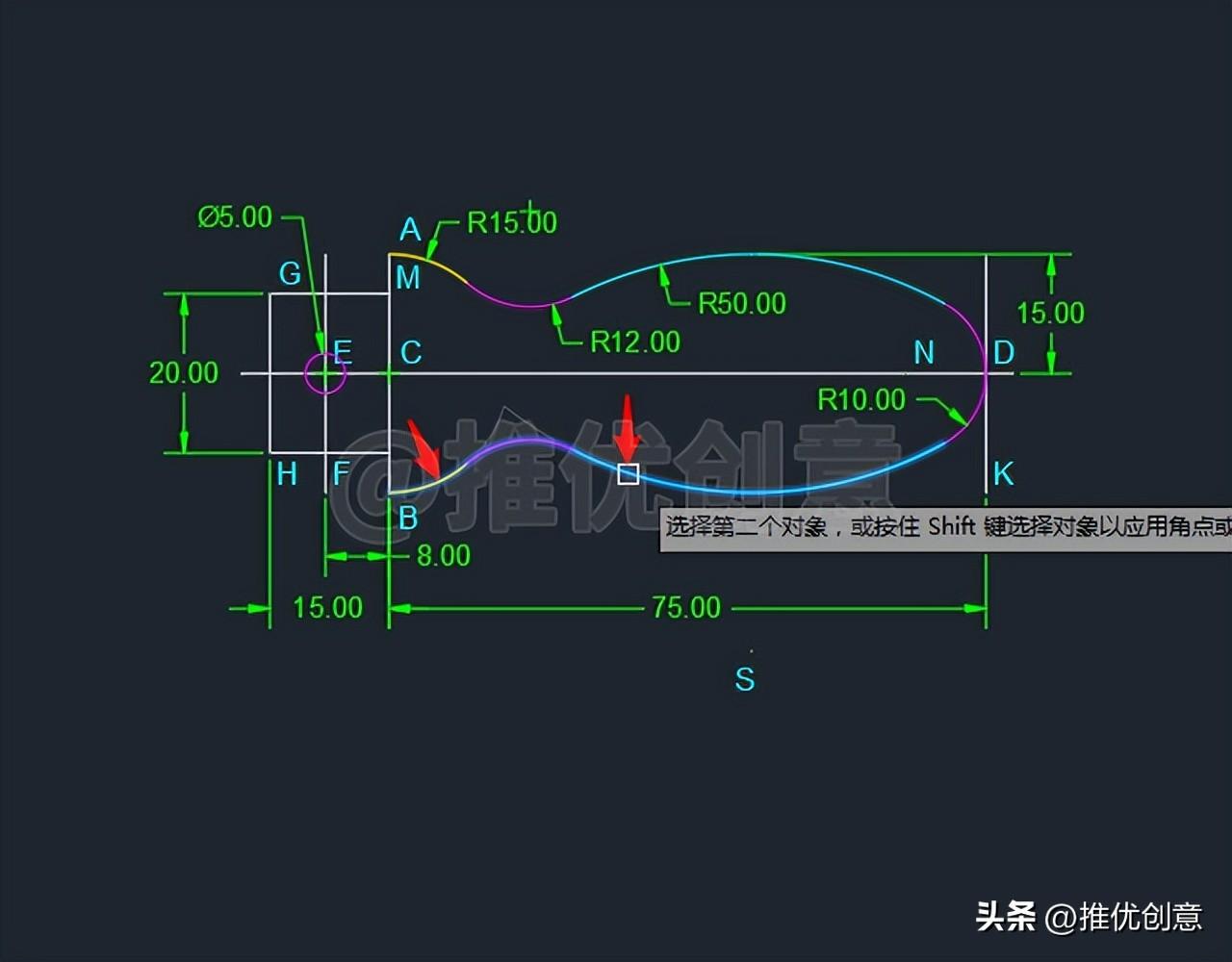

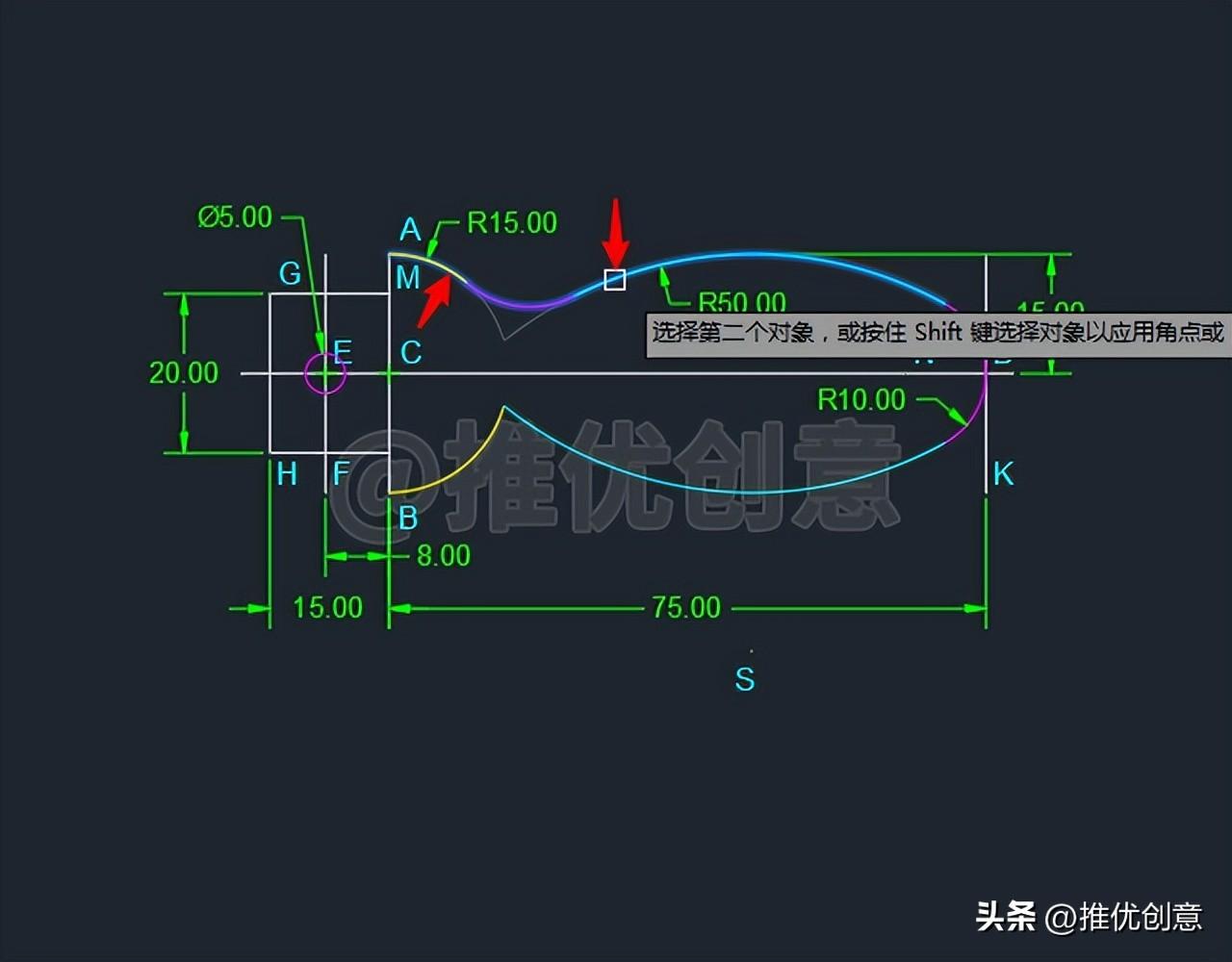

2.22、命令行输入“F ”后回车，启用“圆角 ”命令，接着输入“R ”后回车，选择设置圆角半径 ，输入圆角的半径值 “12 ”后回车，对上面 的黄色圆弧 与青色圆弧 倒圆角。

2.23、直接回车 ，再次启用“圆角 ”命令，对下面 的黄色圆弧 与青色圆弧 倒圆角。

2.24、倒圆角 完成后如下图。

2.25、命令行输入“E ”后回车，启用“删除 ”命令，删除掉不再需要的对象 ，完成后如下图。

(e) 标注尺寸

2.26、标注尺寸 ，完成后如下图。

(f) 加深图线

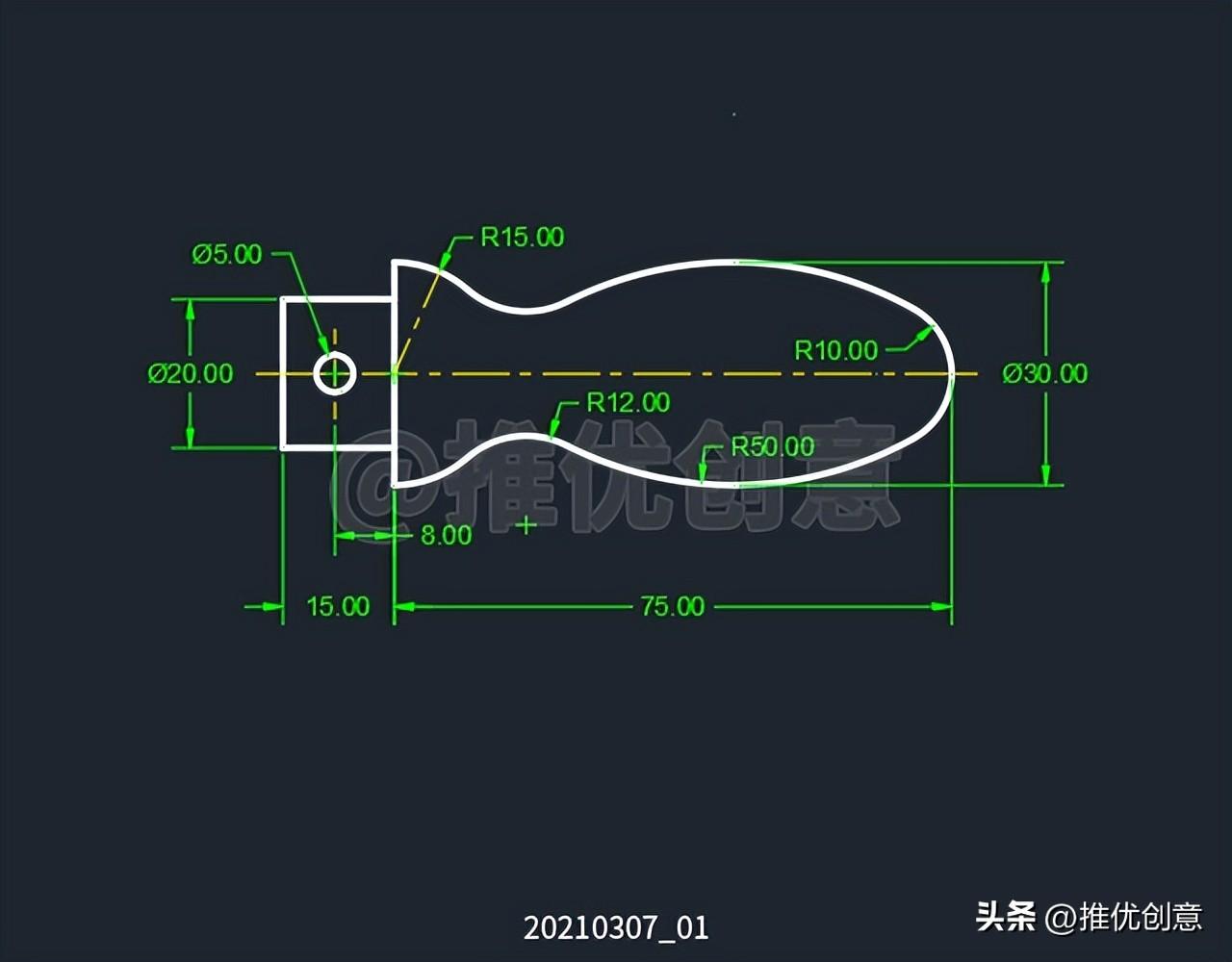

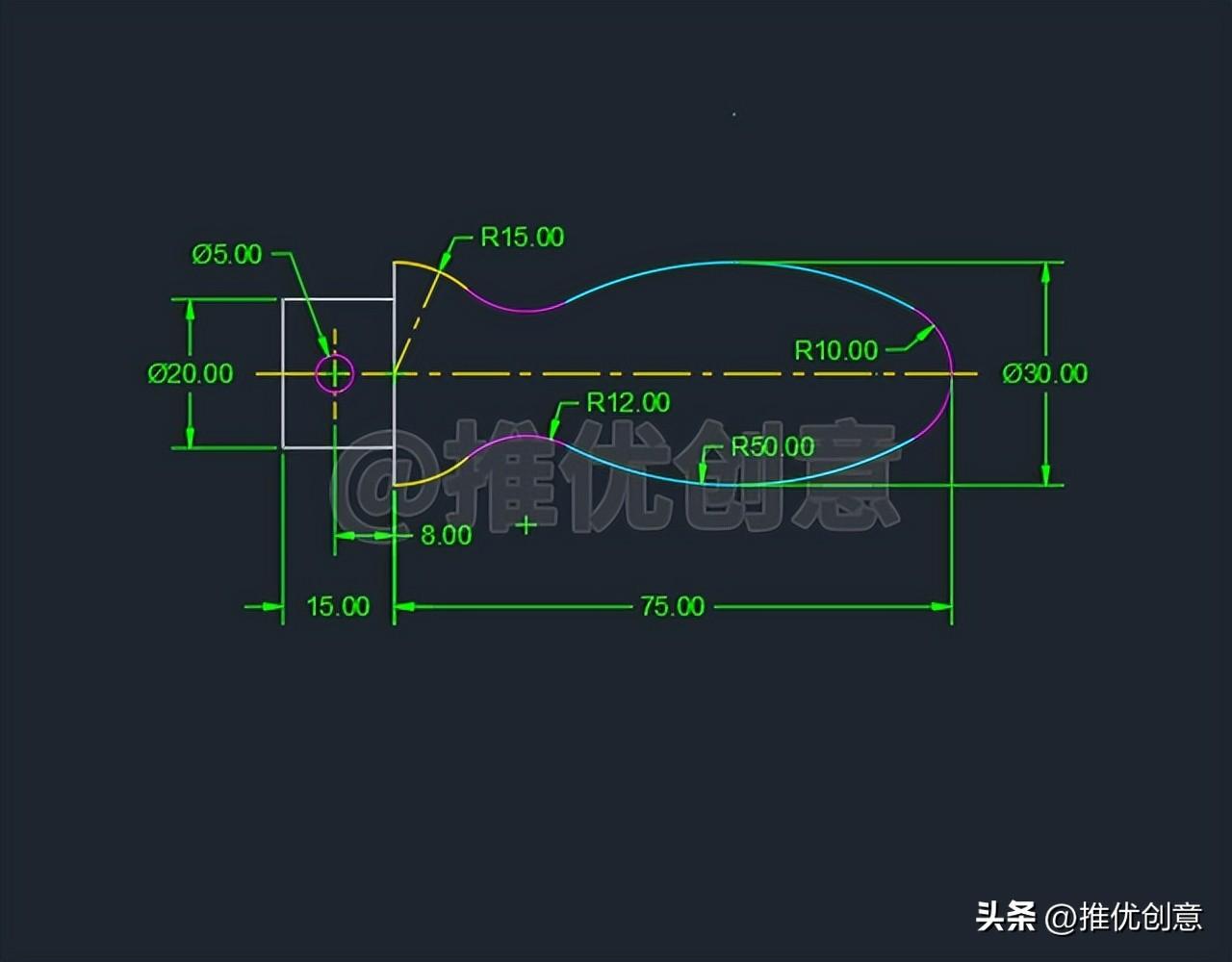

2.27、加宽轮廓线 的线宽 ，最终完成效果见下图。

20210307_01

使用TK、FROM定位来绘图 CAD 制图 AutoCAD 实战教程 机械制图 工程制图

#头条创作挑战赛#

一、分析与说明

1.1、先绘制出能够确定位置的对象 ，再通过“过渡对象 ”与“已确定位置对象 ”之间的关系，绘制出“过渡对象 ”。

1.2、如果不使用“偏移 ”定位，那么使用“TK ”追踪 来定位 也是一个不错的选择。

1.3、如果不使用“偏移 ”定位，那么使用“FROM ”捕捉自 来定位 也是一个不错的选择。

1.4、“坐标 ”永远是绘制角度 的最佳选择 。

1.5、如果已知一个圆与另外两个已经确定位置的对象相切 ，并且半径已经给定 ，那么首选“相切 、相切 、半径 ”方式绘制该圆 。

1.6、如果绘制两个圆的公切圆 时不知道该怎样捕捉 “递延切点 ”，看下面这个教程，有详细讲解 和实例演示 。

绘制两圆的各种公切圆 CAD 制图 AutoCAD 实战教程 机械制图 工程制图

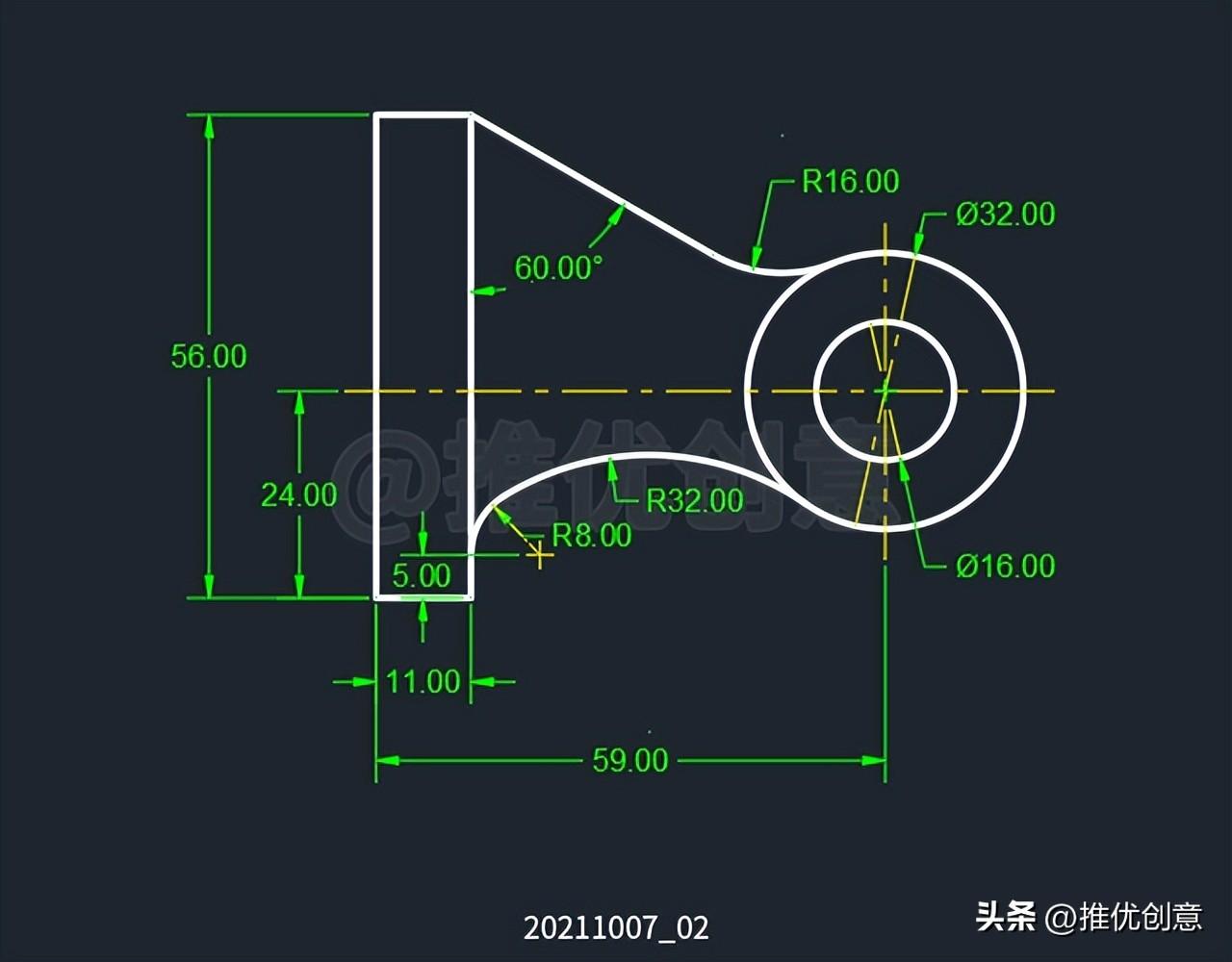

20211007_02

二、详细绘制步骤

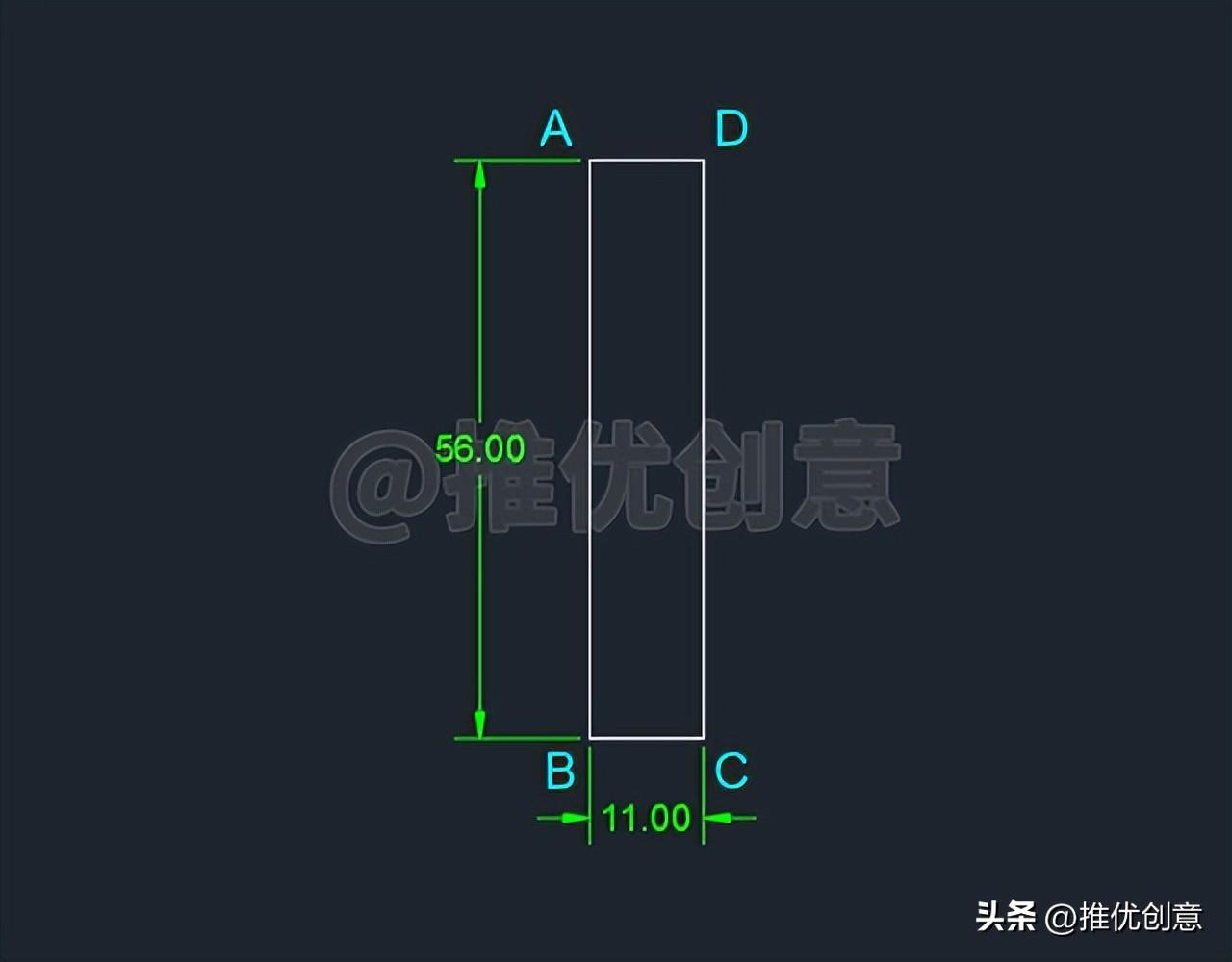

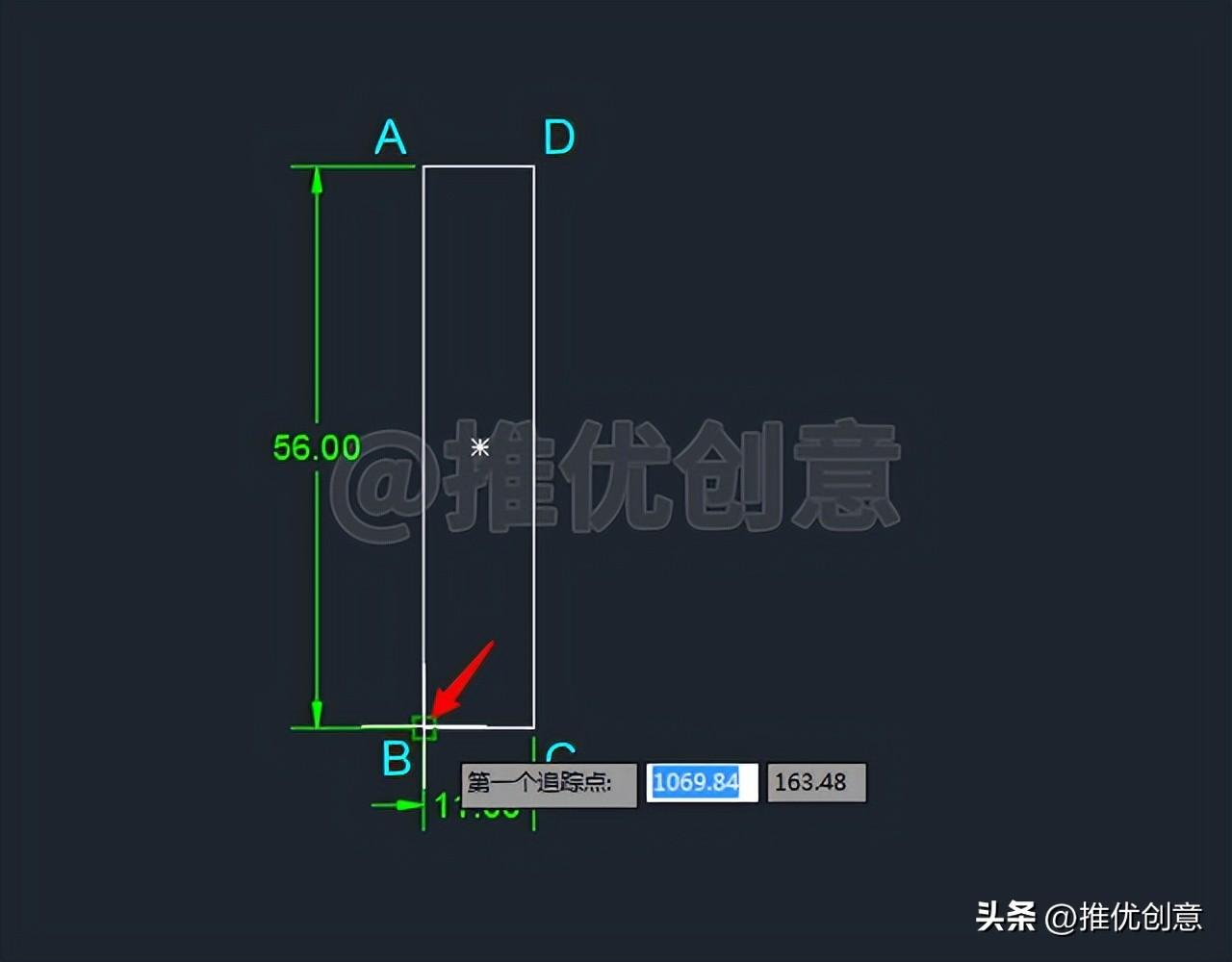

2.1、按键盘上的“F8 ”键，打开“正交 ”，命令行输入“REC ”后回车，启用“矩形 ”命令，绘制一个11x56 个单位的白色矩形ABCD 。

20211007_02

2.2、命令行输入“C ”后回车，启用“圆 ”命令。

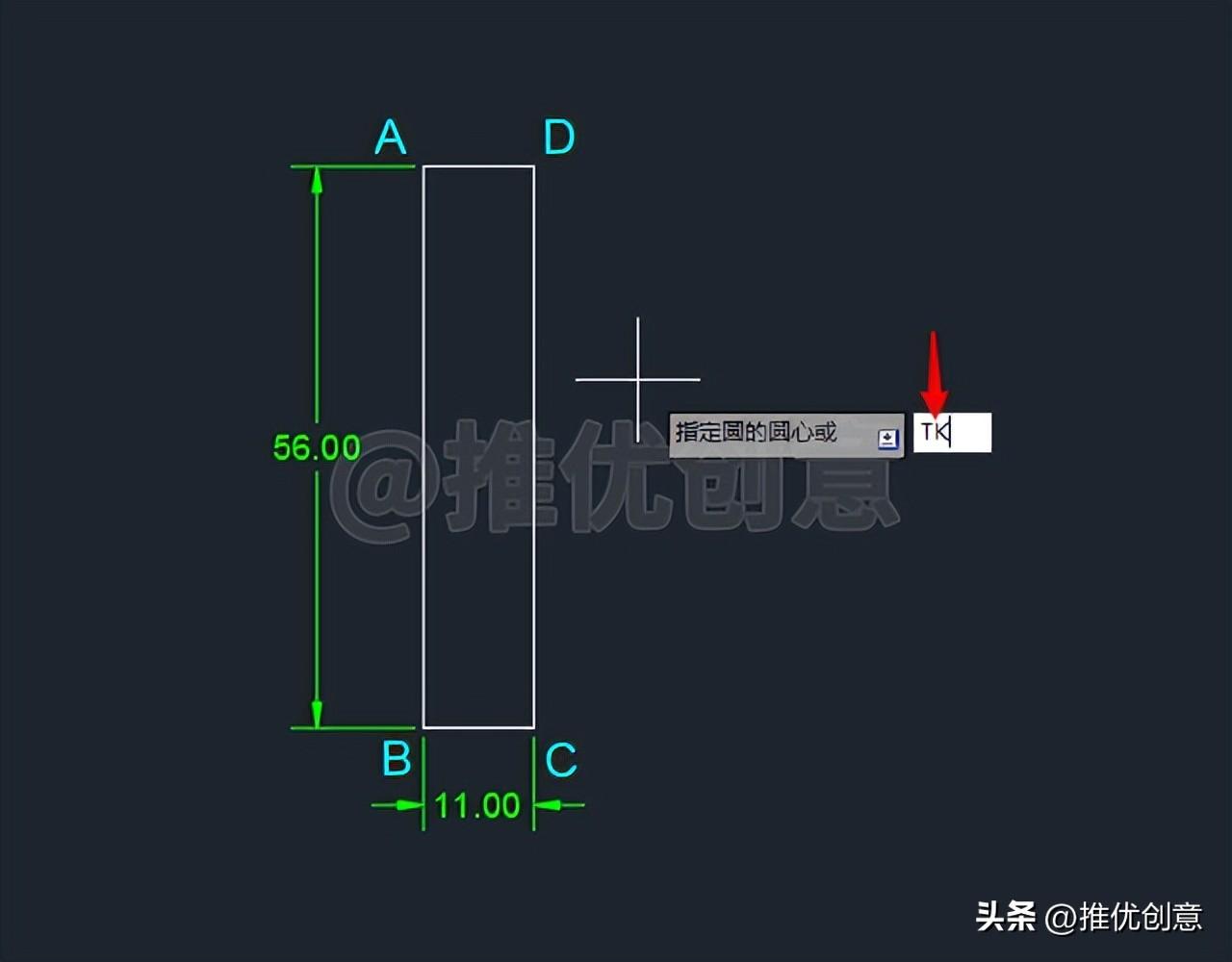

2.3、命令行输入“TK ”后回车，启用“追踪 ”。

2.4、捕捉点B 作为第一个追踪点 。

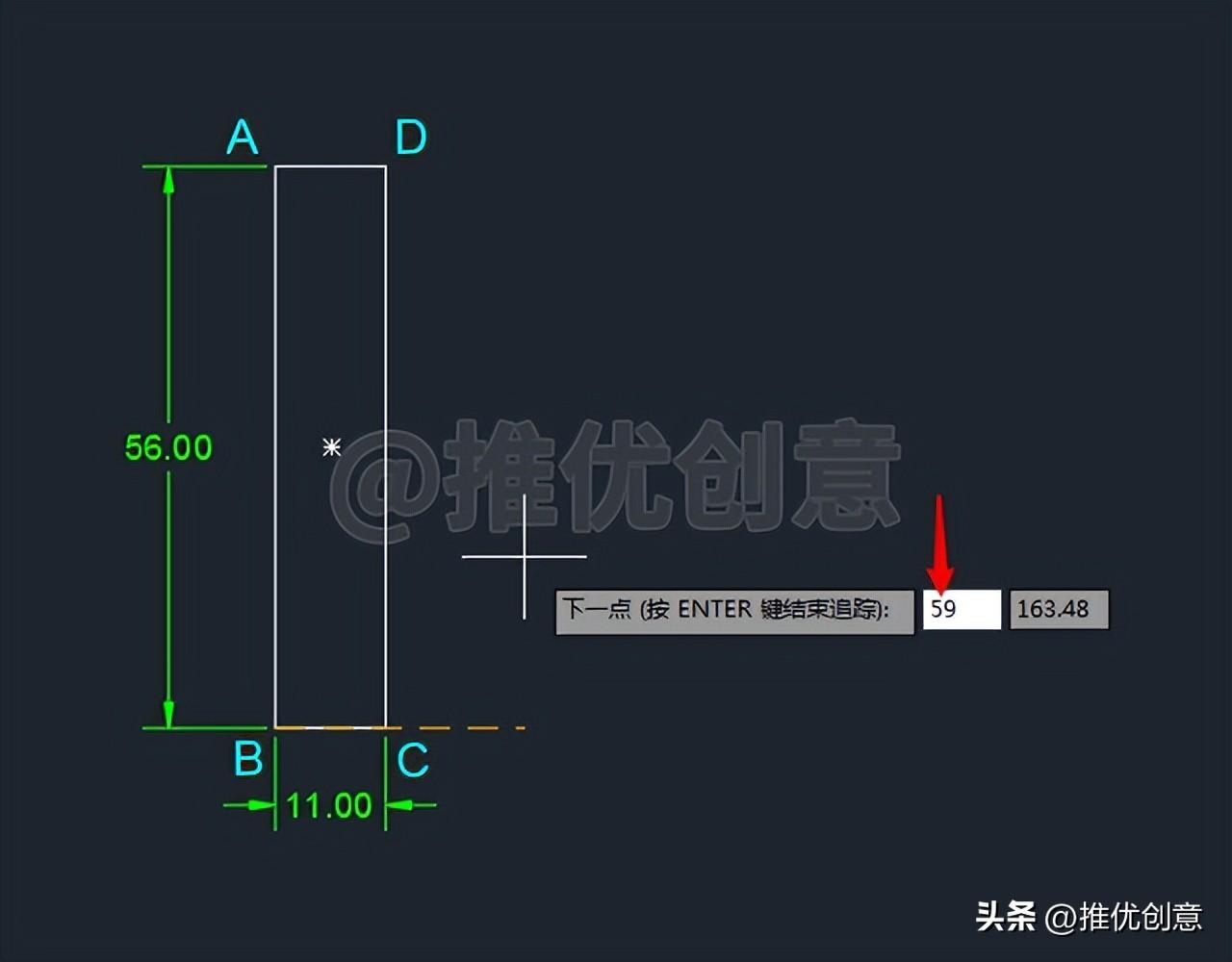

2.5、向右 移动光标 ，输入“59 ”后回车，指定下一个追踪点 。

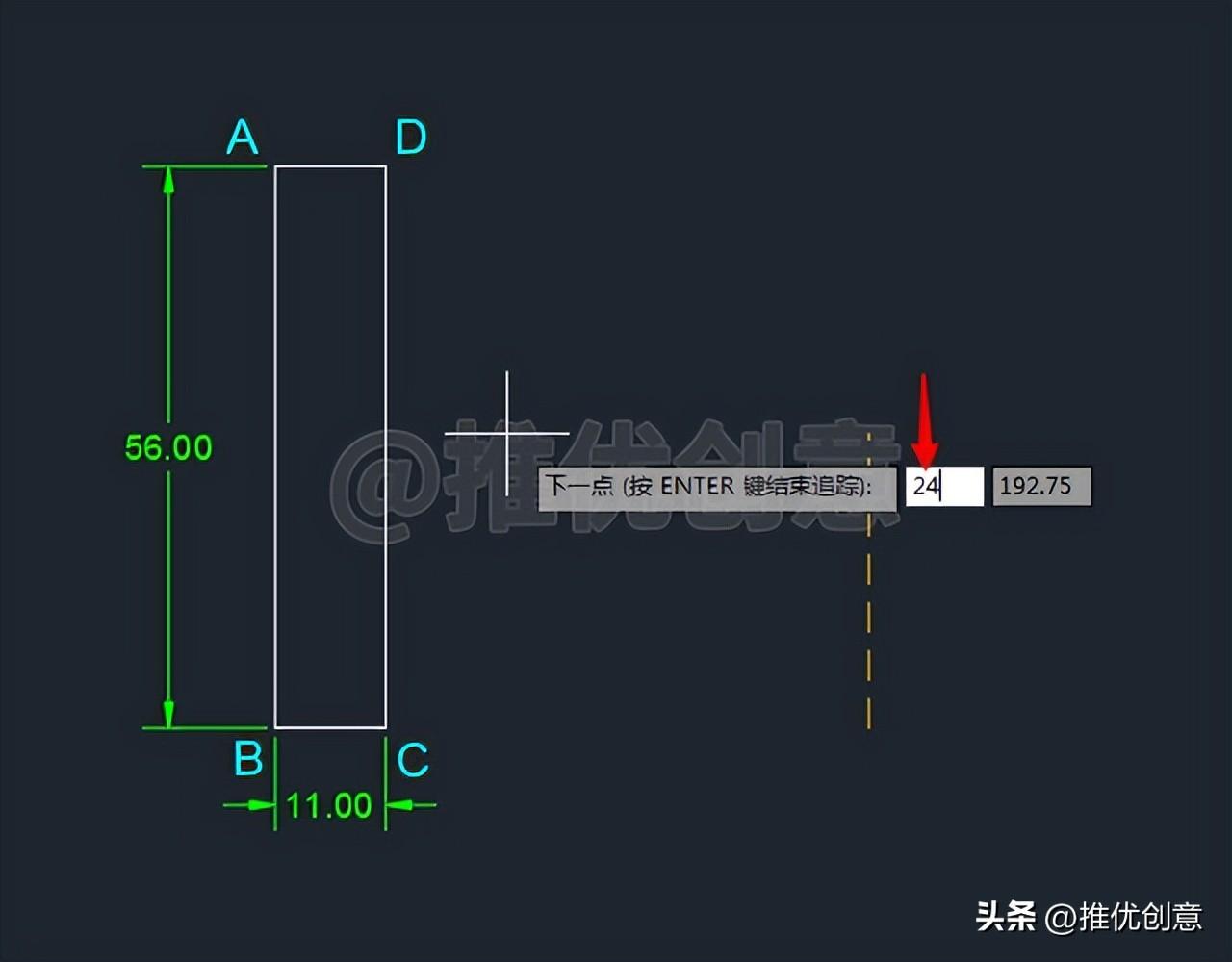

2.6、向上 移动光标 ，输入“24 ”后回车，指定下一个追踪点 。

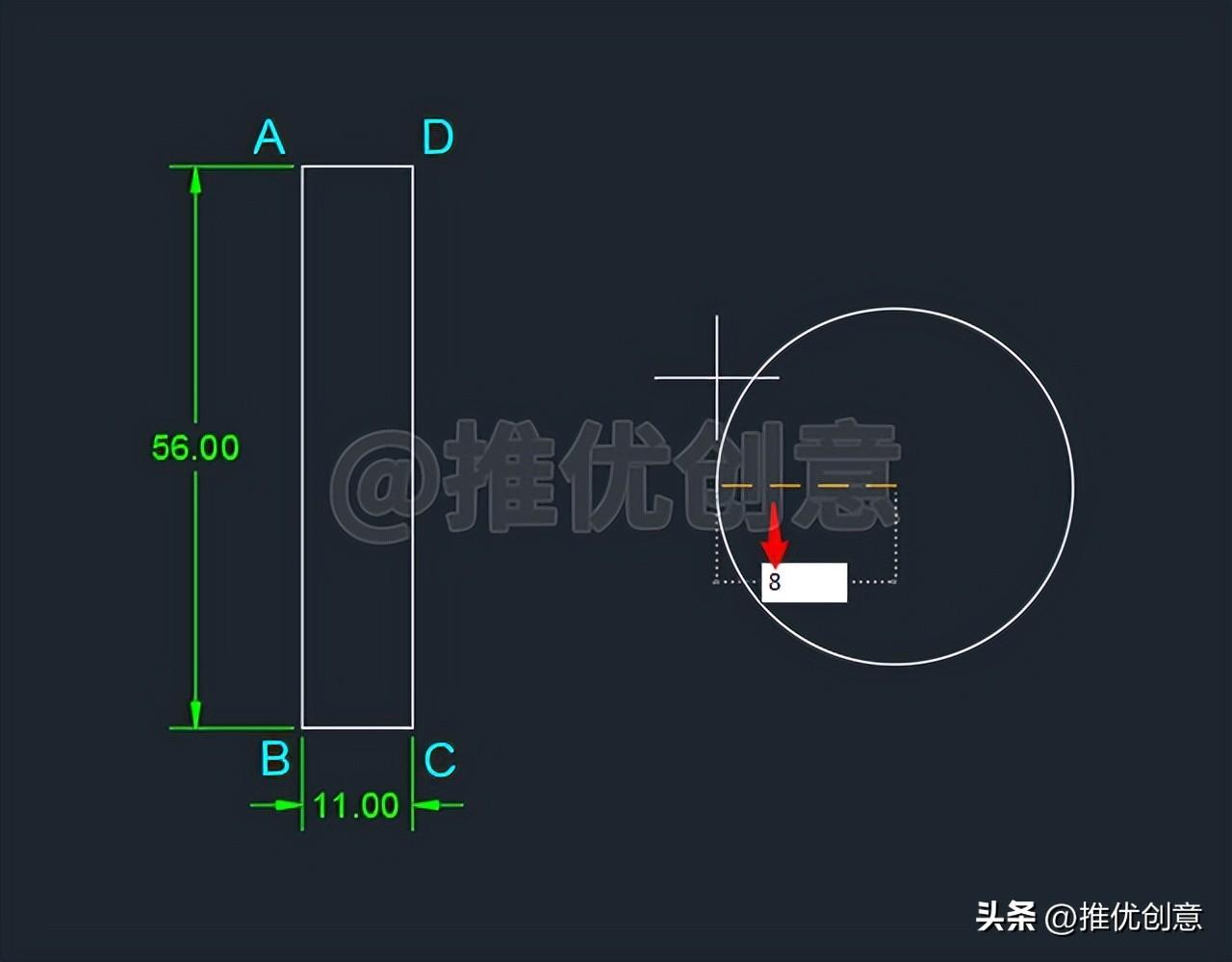

2.7、再次回车完成追踪 的同时指定出圆心E ，输入圆的半径值 “8 ”后回车。

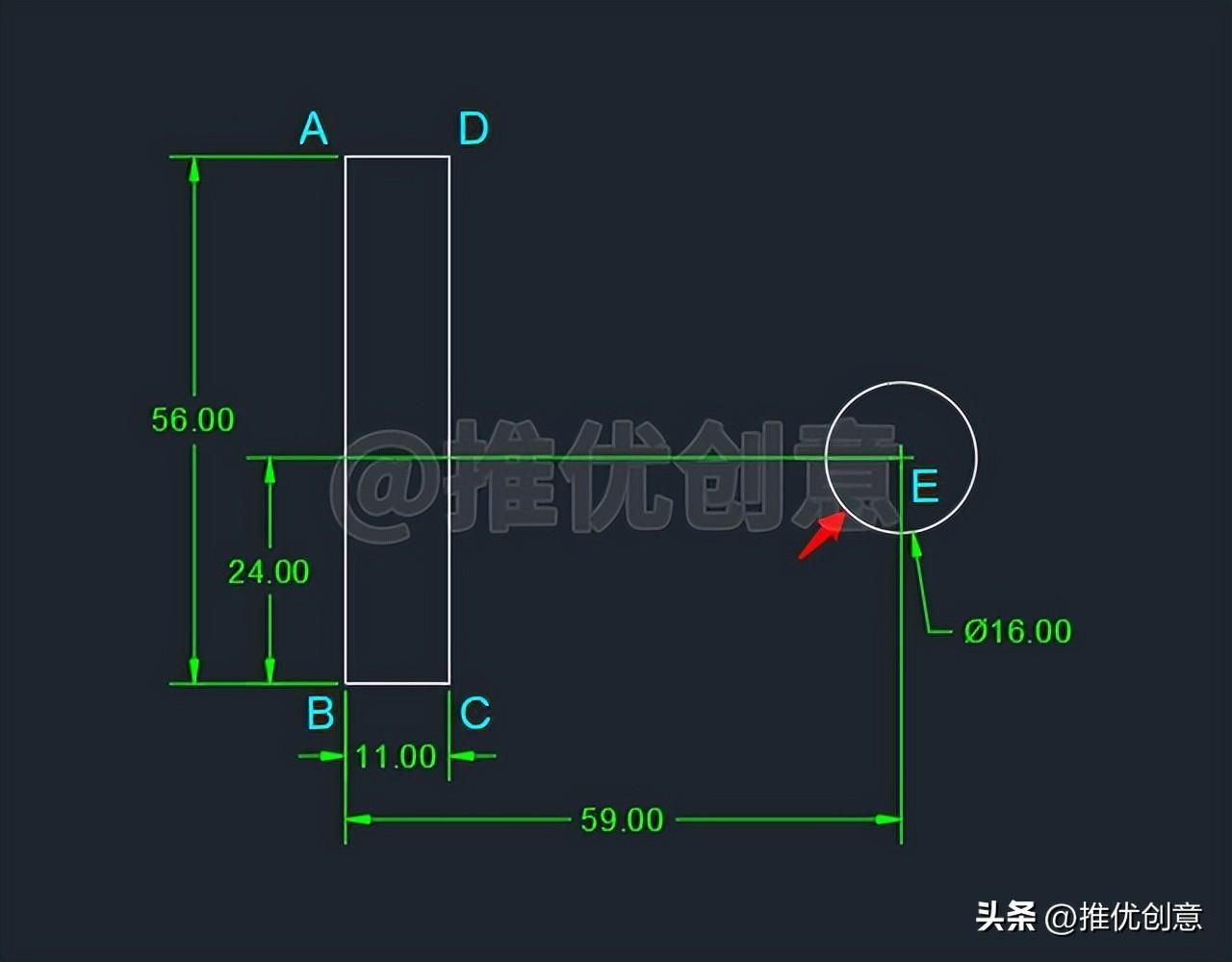

2.8、这样就绘制出了一个直径 为16 个单位的白色圆E ，圆心E 相对于点B 的相对坐标值 为“@59,24 ”。

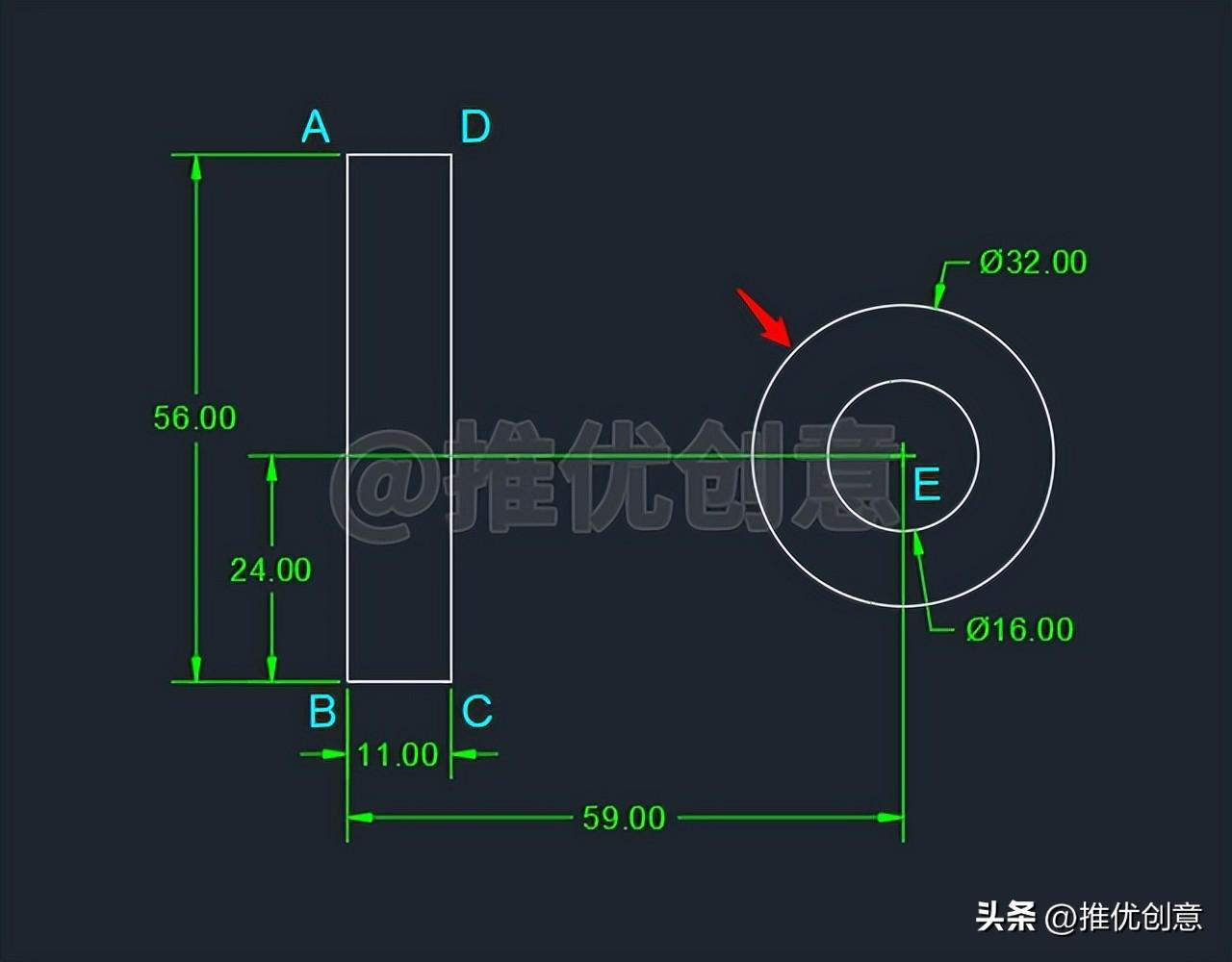

2.9、直接回车 ，再次启用“圆 ”命令，捕捉圆心E 为圆心 ，绘制一个直径 为32 个单位的白色同心圆E 。

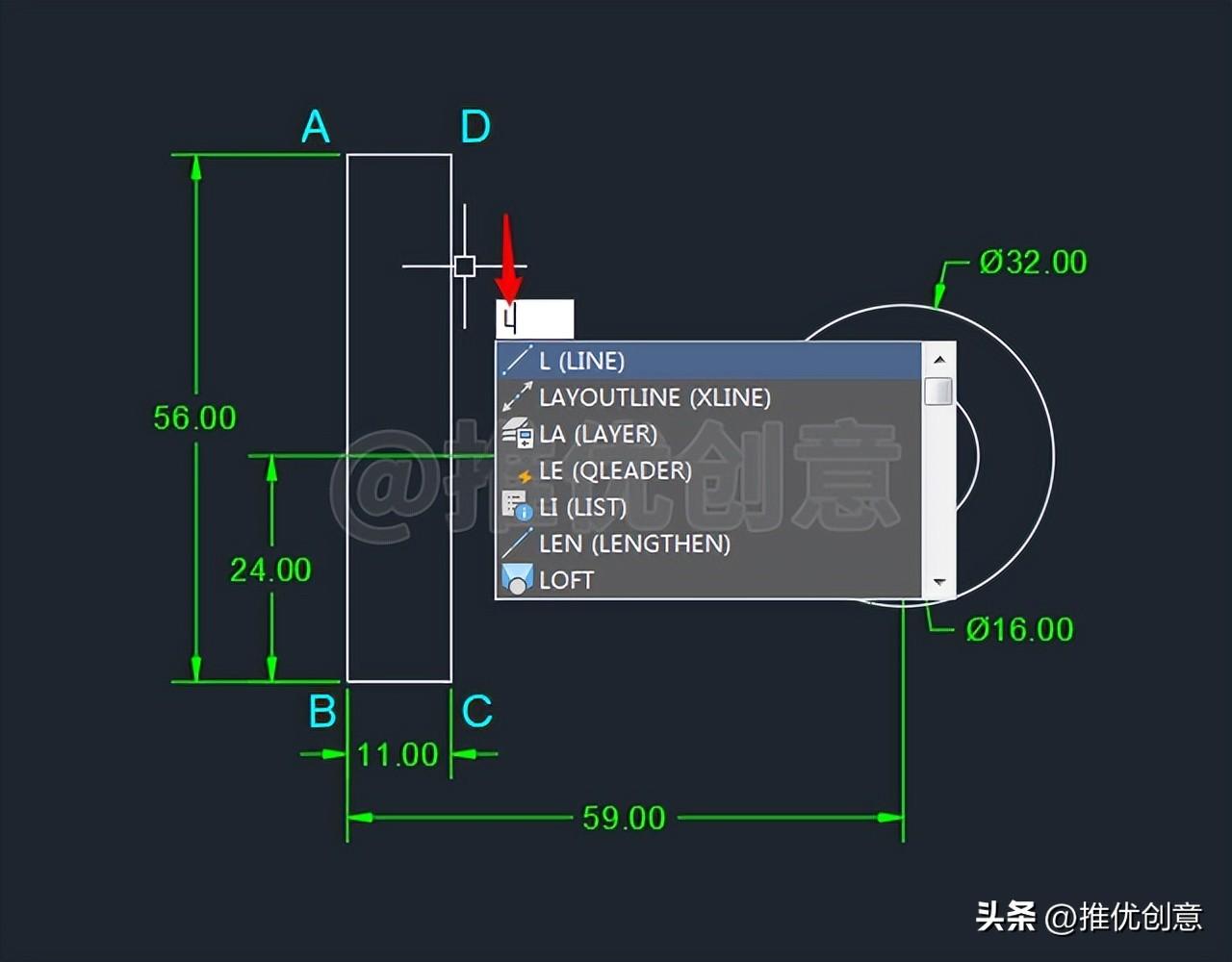

2.10、命令行输入“L ”后回车，启用“直线 ”命令。

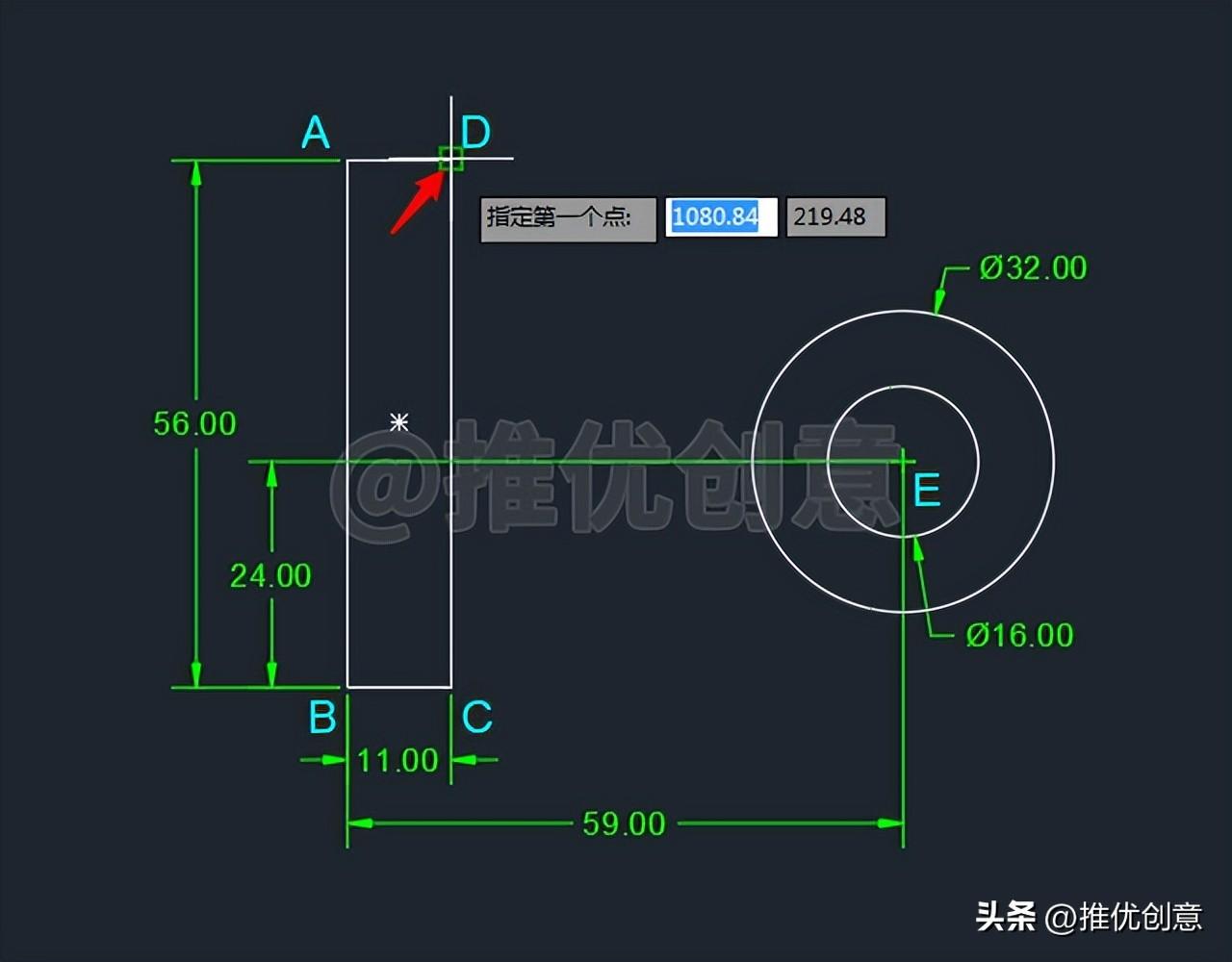

2.11、捕捉点D 作为直线的第一个点 。

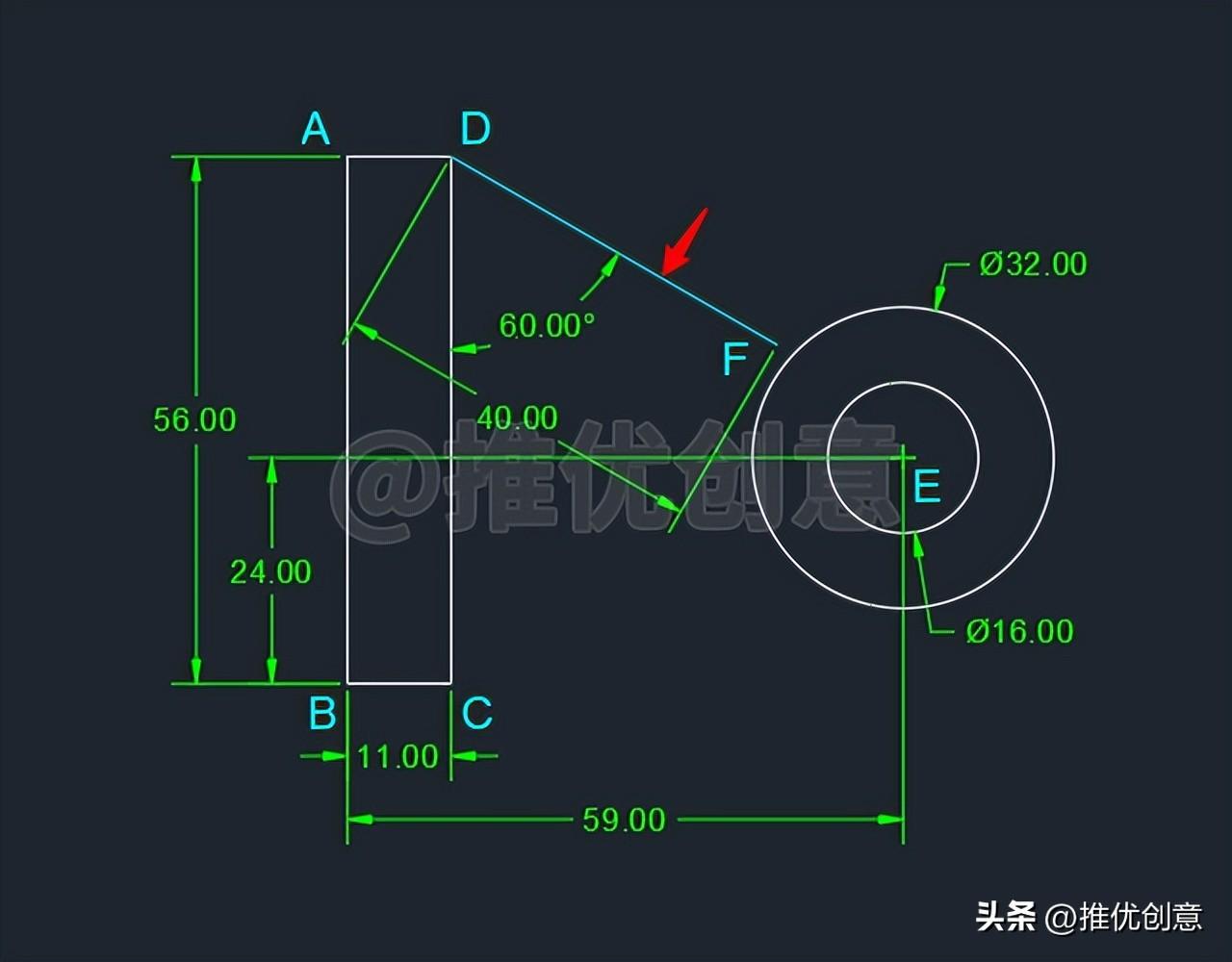

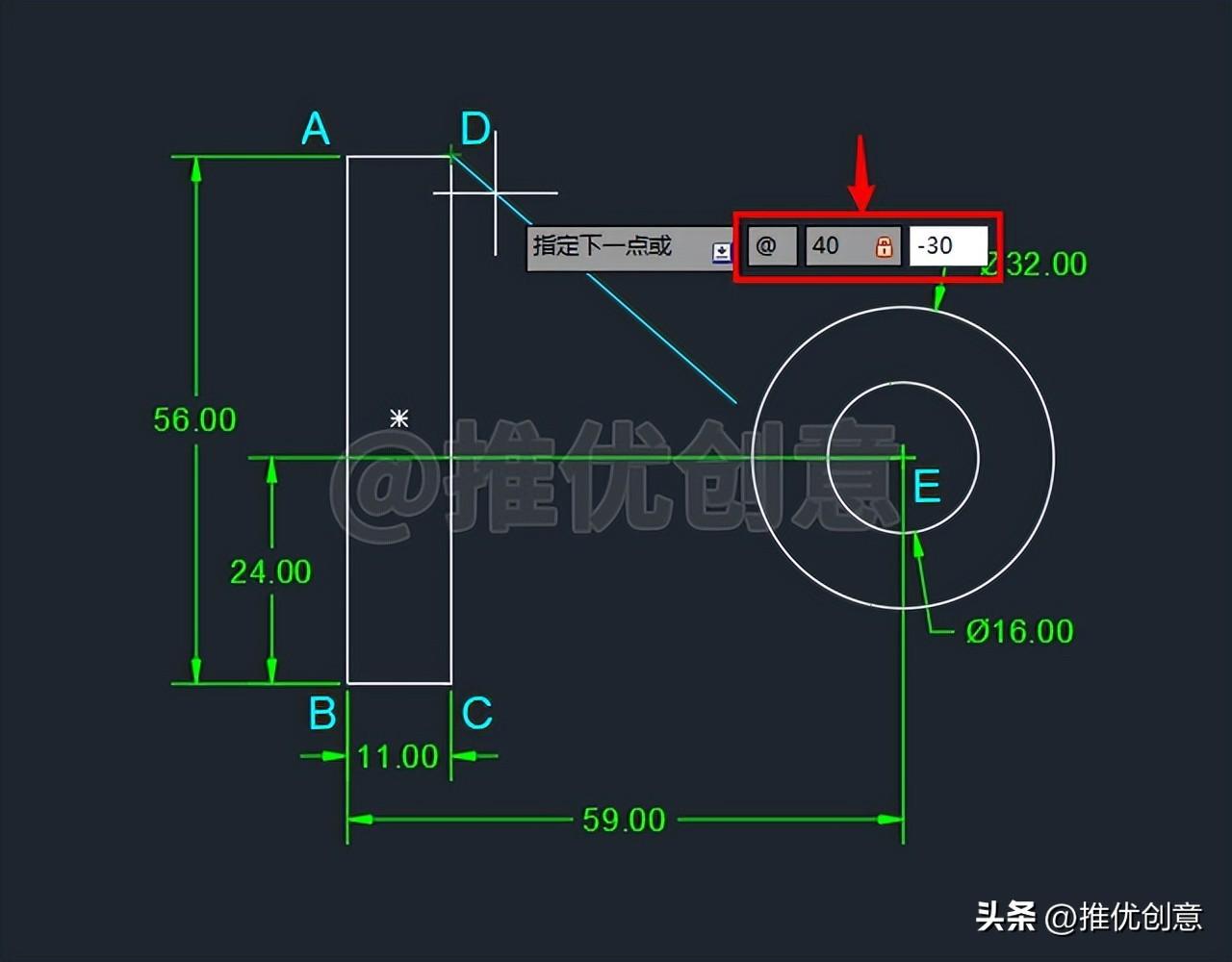

2.12、输入直线下一点 的相对极坐标值 “@40<-30 ”后回车。

2.13、这样就绘制了一条长度 为40 个单位的青色线段DF ，它 与白色竖直边DC 的夹角 为60° 。

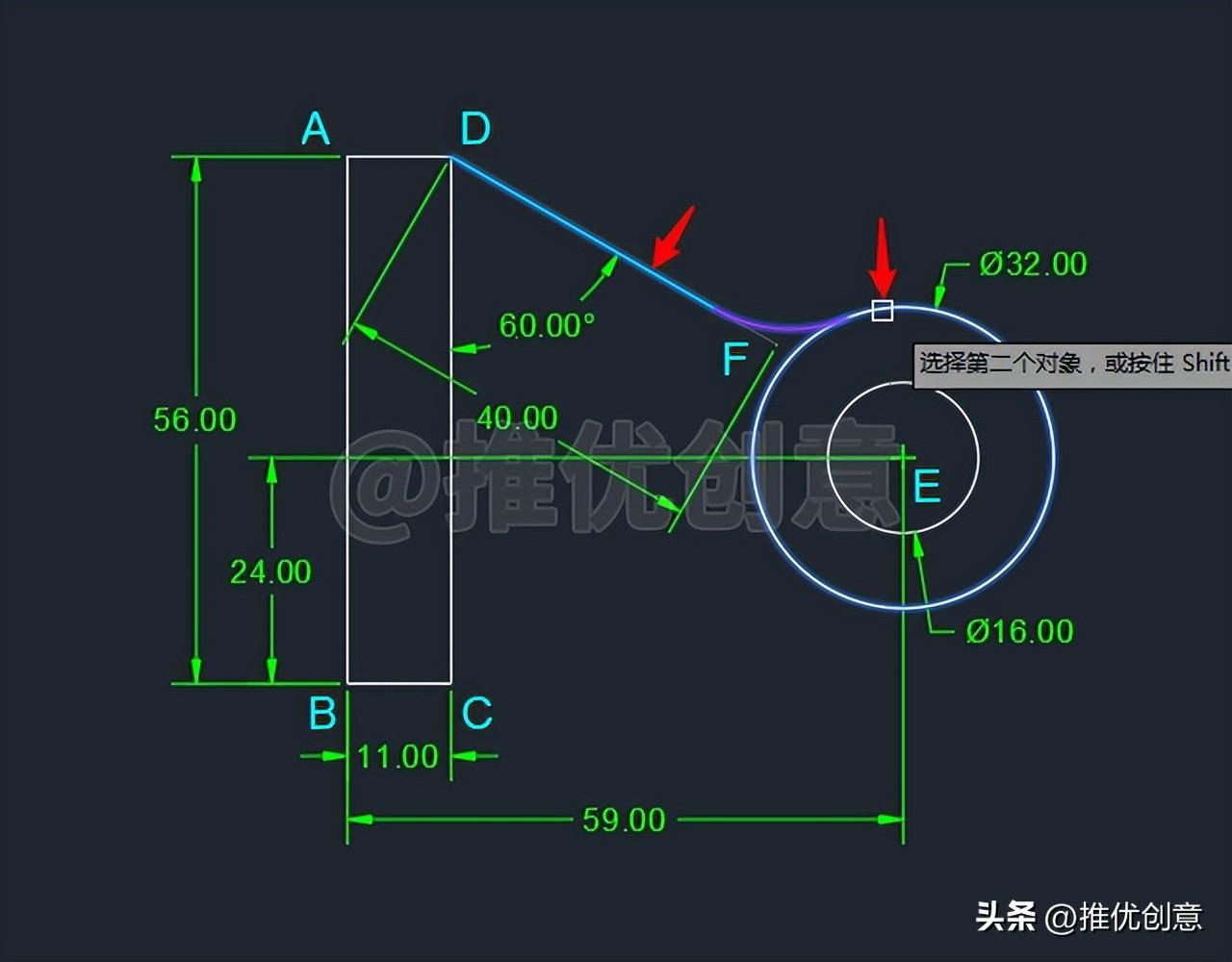

2.14、命令行输入“F ”后回车，启用“圆角 ”命令，接着输入“R ”后回车，选择设置圆角半径 ，输入圆角半径值 “16 ”后回车，对青色线段DF 与白色外圆E 倒圆角。

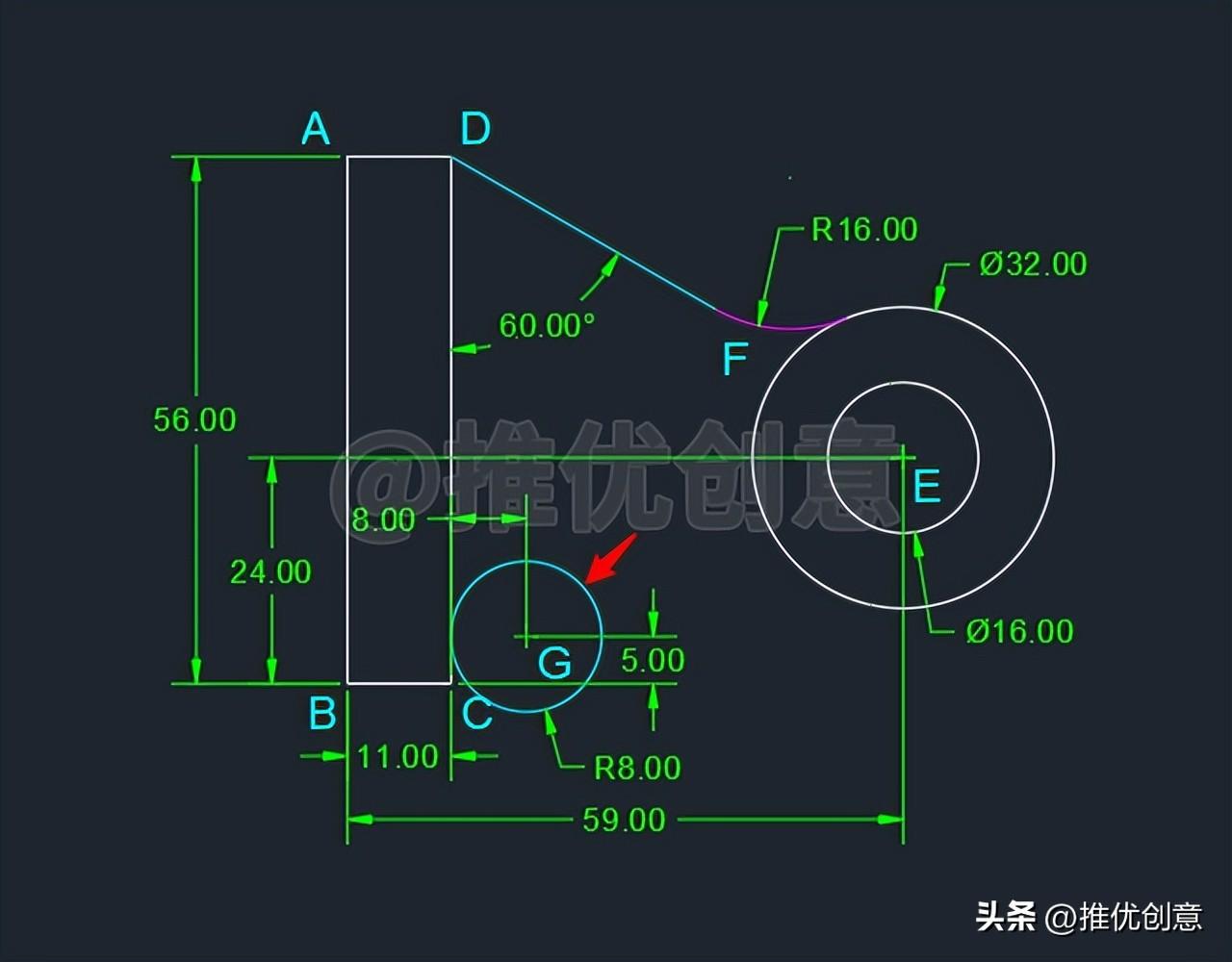

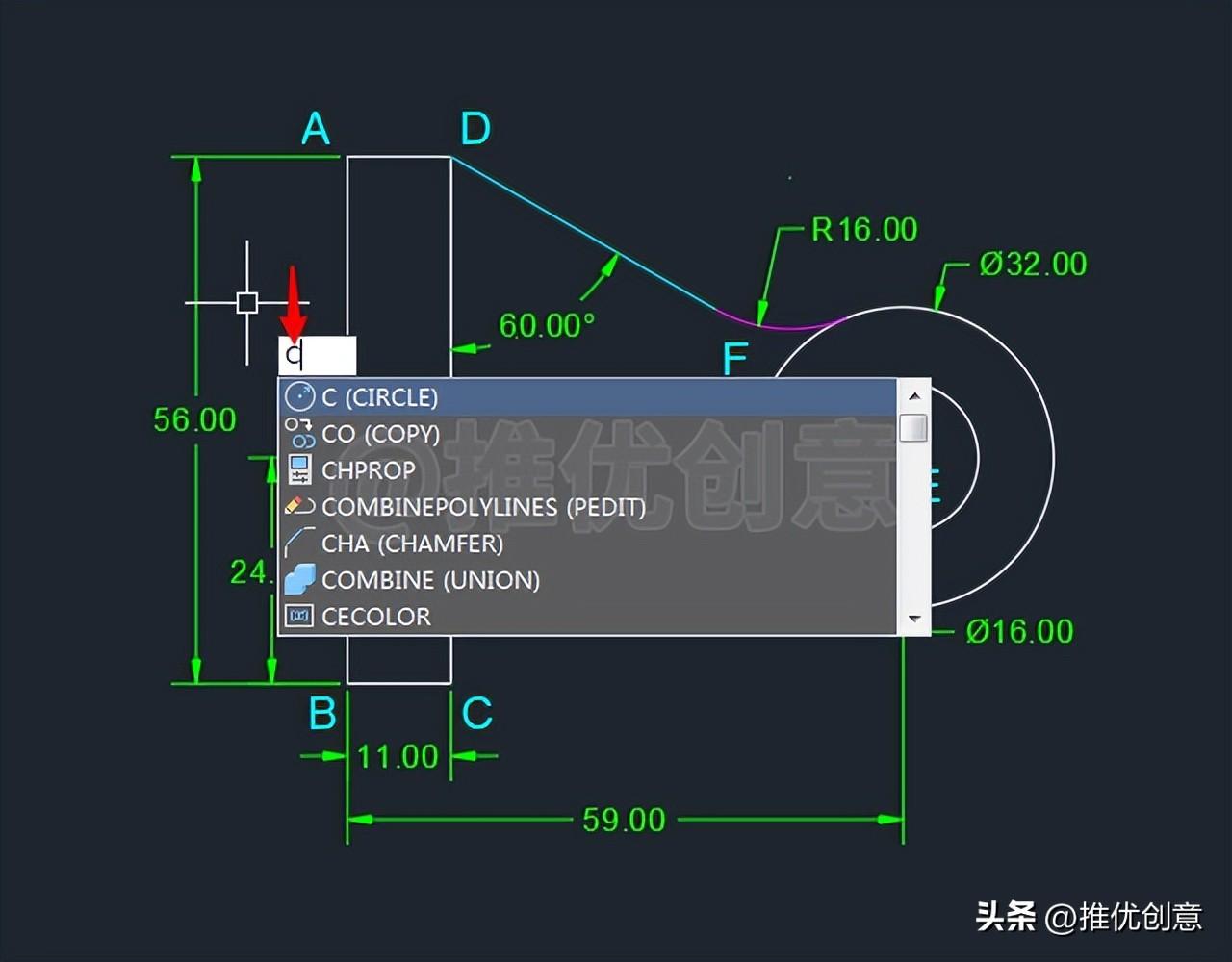

2.15、命令行输入“C ”后回车，启用“圆 ”命令。

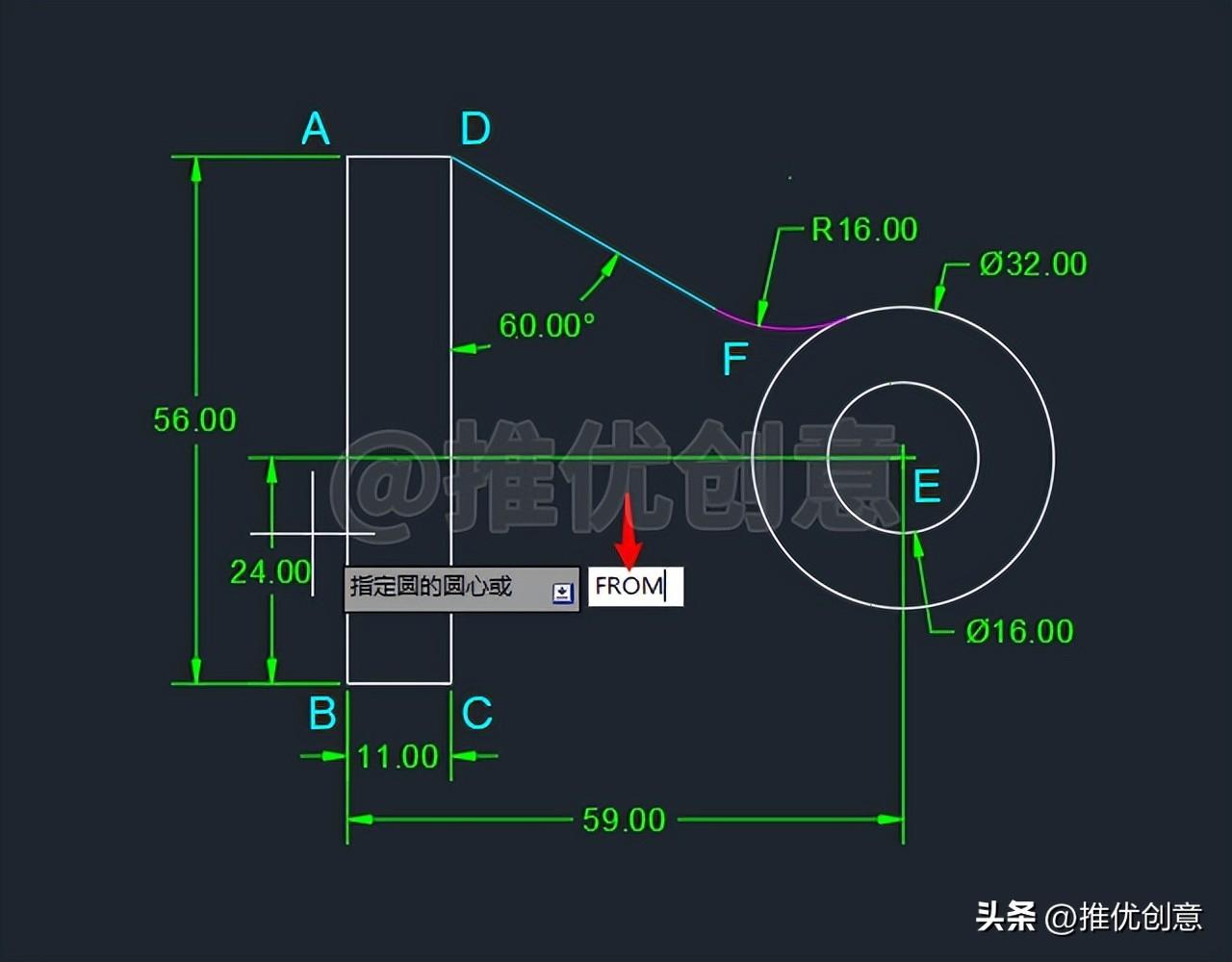

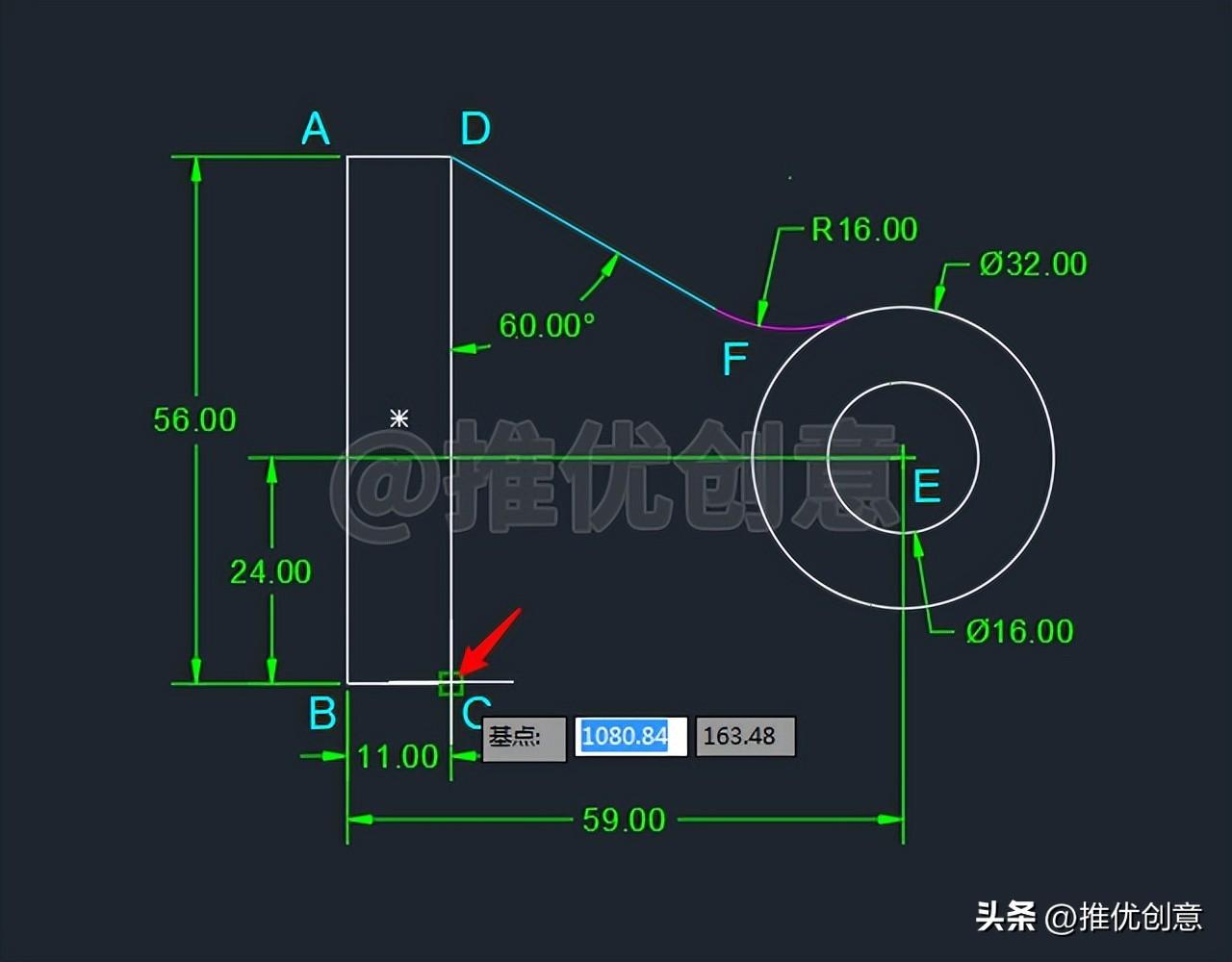

2.16、命令行输入“FROM ”后回车，启用捕捉 “捕捉自 ”。

2.17、捕捉点C 作为捕捉自的基点 。

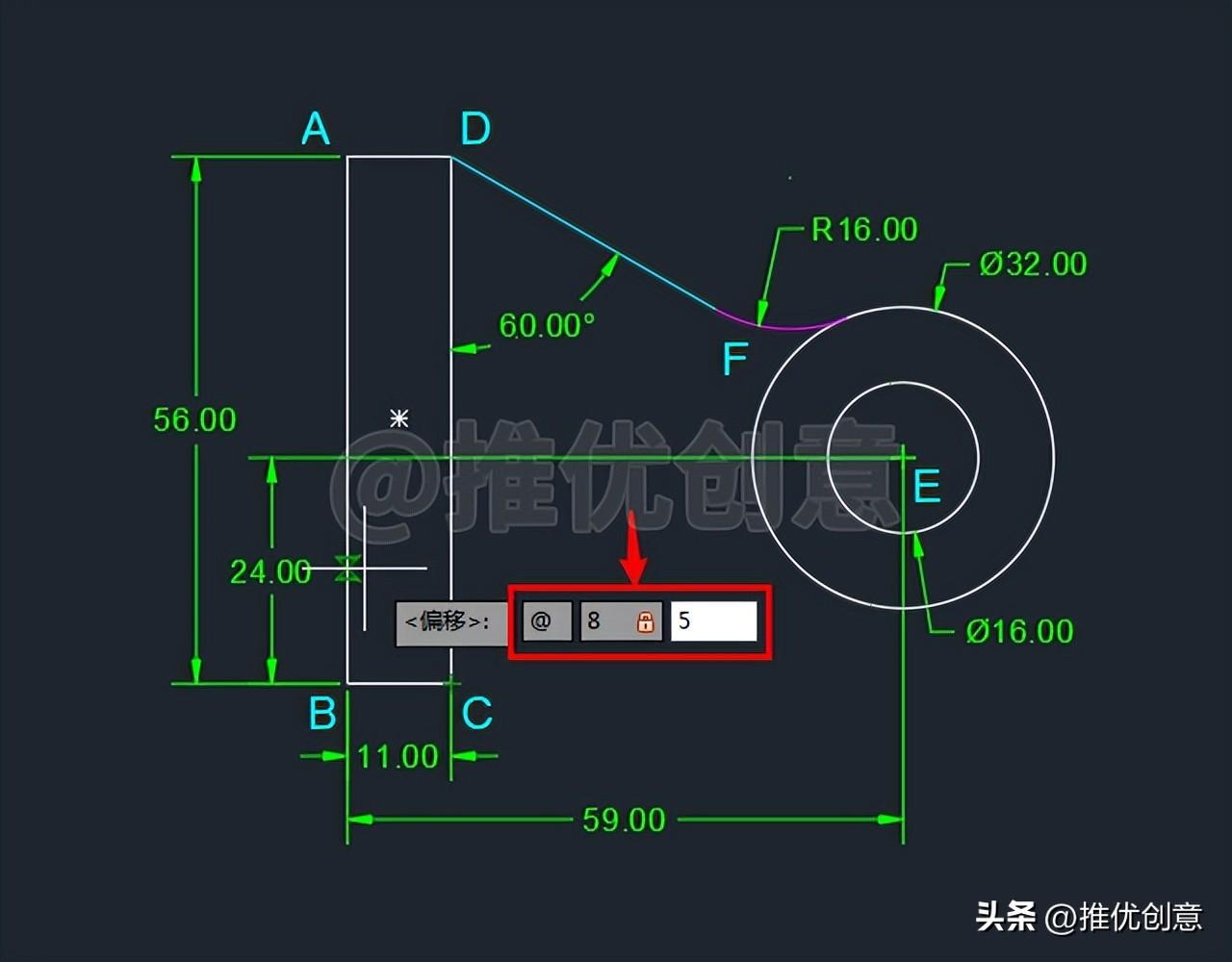

2.18、输入偏移值 “@8,5 ”后回车，指定出圆心G 。

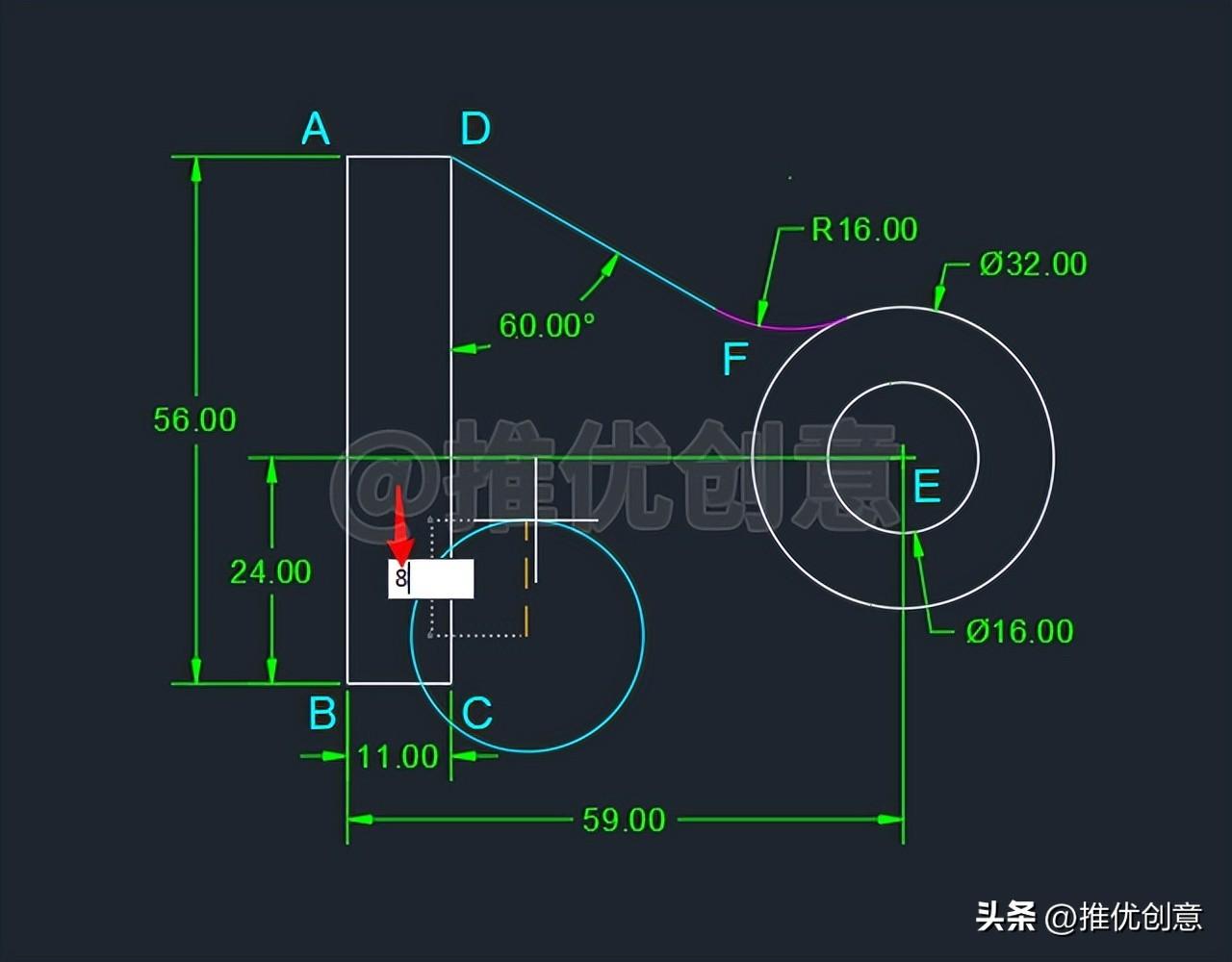

2.19、输入圆的半径值 “8 ”后回车。

2.20、这样就绘制出了一个半径 为8 个单位的青色圆G ，圆心G 相对于点C 的相对坐标值 为“@8,5 ”。

由绘制过程可知，青色圆G 与白色竖直边CD 相切，圆心G 与白色水平边BC 的竖直距离 为5 个单位，满足原图的要求 。

2.21、命令行输入“C ”后回车，启用“圆 ”命令，接着输入“T ”后回车，选择“相切 、相切 、半径 ”方式绘制一个红色圆H ，该圆 分别与青色圆G 、白色外圆E 相切，半径 为32 个单位。

2.22、命令行输入“TR ”后回车，启用“修剪 ”命令，根据绘图需要进行修剪 ，完成后如下图。

至此，整幅图 绘制完毕。

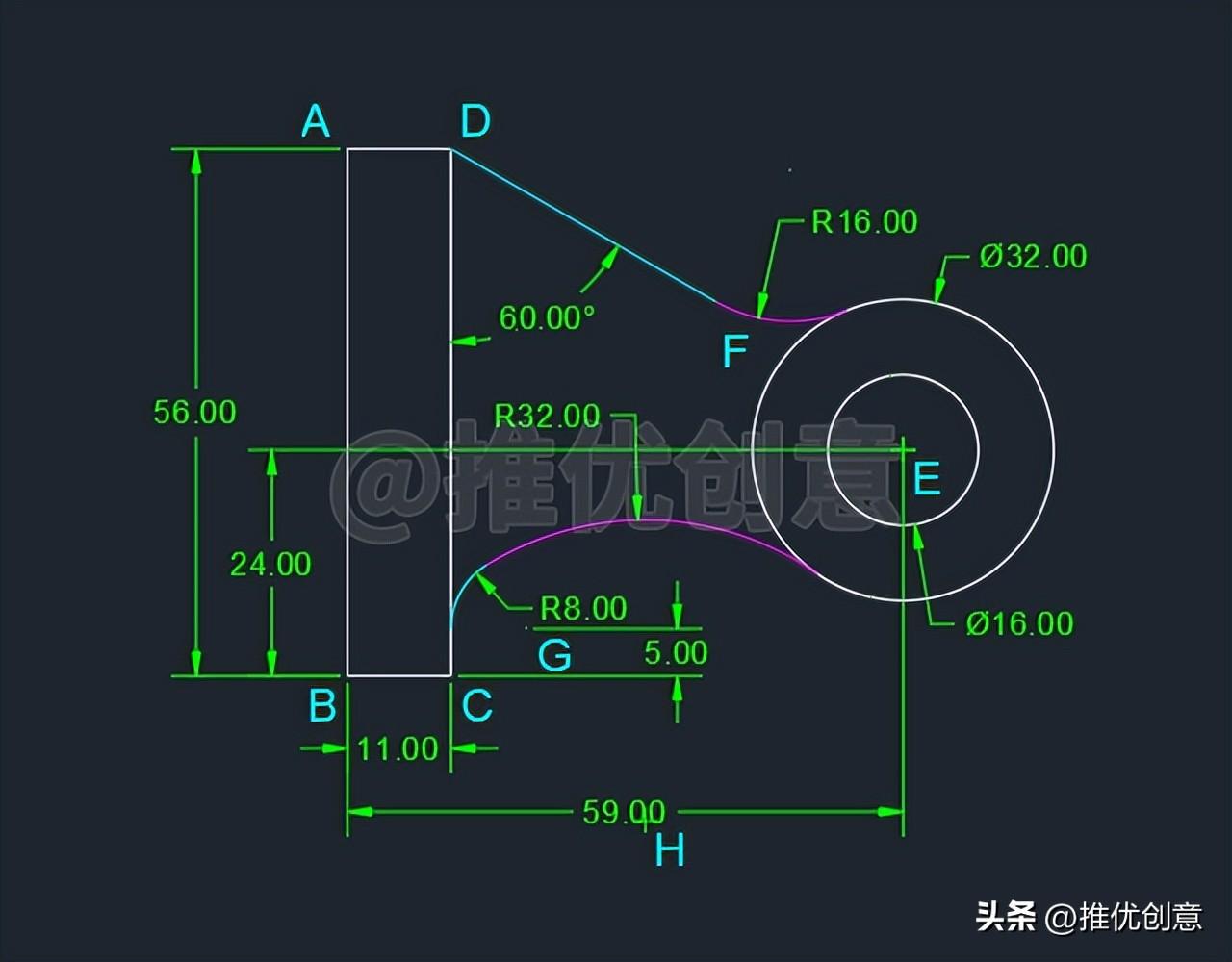

2.23、使用“图层 ”管理图形，标注尺寸 ，最终完成效果见下图。

20211007_02
